门式刚架轻钢结构厂房_CAD

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架, 轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:10张

附件详情

该项目是山东某市化工厂房项目,门式刚架结构,建筑占地面积为1269平方米。建筑面积为1269平方米,7度设防。

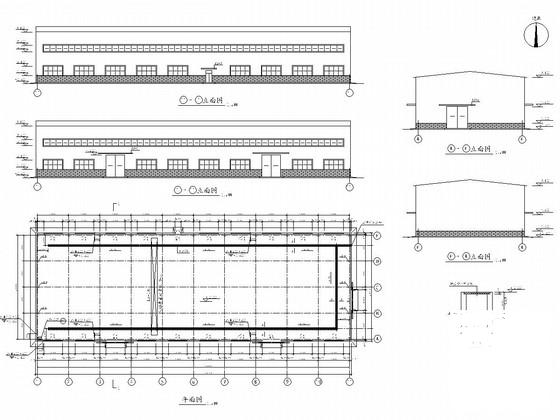

该资料包含:建筑设计说明, 结构设计说明 ,立面图,基础图,墙檩条布置图,钢架详图等共计10张图。

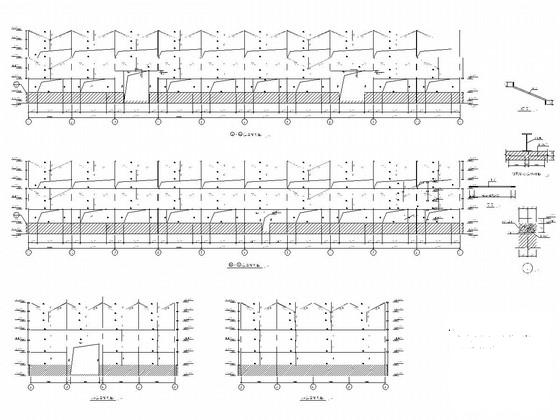

墙檩条布置图

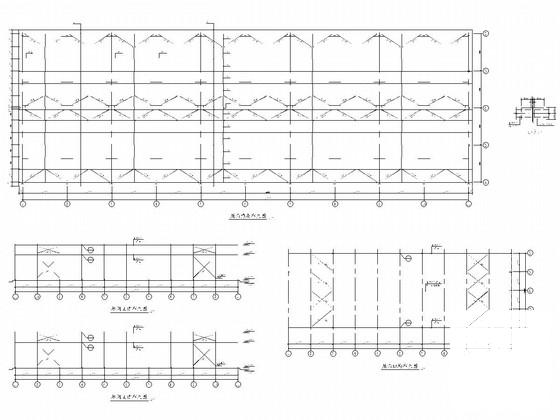

屋面檩条布置图

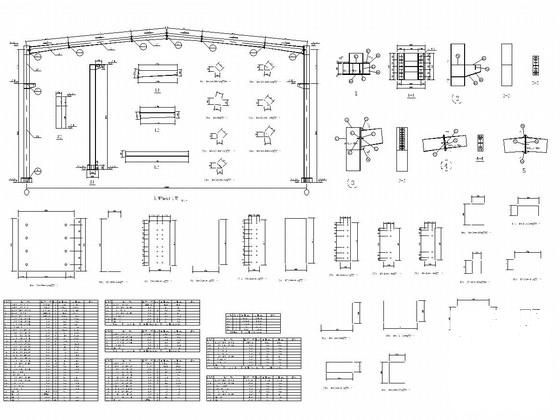

钢架图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 门式轻钢结构厂房 - 1
    门式轻钢结构厂房 - 1
  • 门式轻钢结构厂房 - 2
    门式轻钢结构厂房 - 2
  • 门式轻钢结构厂房 - 3
    门式轻钢结构厂房 - 3
  • 门式轻钢结构厂房 - 4
    门式轻钢结构厂房 - 4
以上是部分截图,请下载附件后查看完整高清内容
