18层酒店电气施工CAD图纸（强弱电自控接线）

该附件为某十八层酒店 电气施工图 。

概况：

本项目为18层酒店。

高低压变配电室的耐火等级属二级。低压配电柜为上进线上出线方式，仅设置固定设备用10号槽钢，要求槽钢预埋件不直度为1mm/1M，总长不超过5mm。还要求槽钢表面与二次浇灌层面平齐，两者相差不超过3mm。

变压器低压侧至低压柜进线开关及低压联络均是采用母线槽架空方式敷设，各低压馈电线路是通过设于其上部的电缆桥架敷至各对应的电气竖井或用电点。高低压配电室内设置接地钢板，该钢板通过剪力墙两根主筋与建筑物基础接牢，要求接地钢板表面与剪力墙抹灰面平齐，其上还要设置局部等电位盘。

选用40x4铜排作室内明设接地线，要求接地线与接地钢板两点以上电气联结，确保接地线可靠接地。

...

设计内容：

10KV供配电系统；低压配电系统；照明配电；

防雷接地系统；火灾报警系统；电视系统；

电话系统；网络系统；自喷泵控制系统二次接线；

消火栓泵控制系统二次接线；生活泵、潜水泵控制原理；

排烟风机控制原理。

部分图纸摘录：

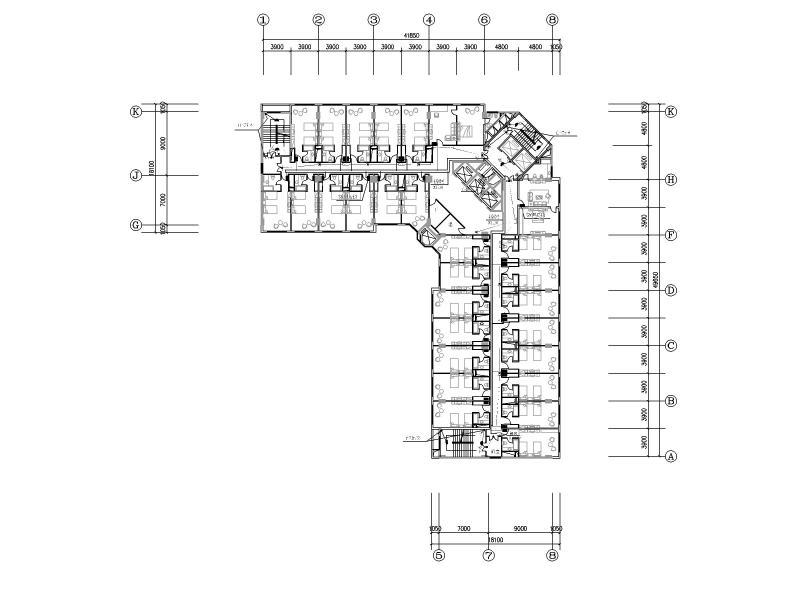

弱电平面图

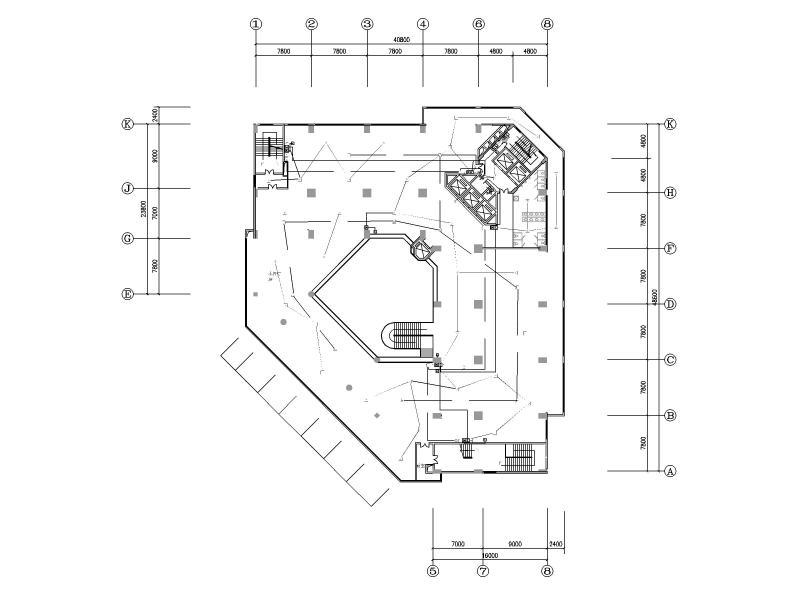

配电平面图

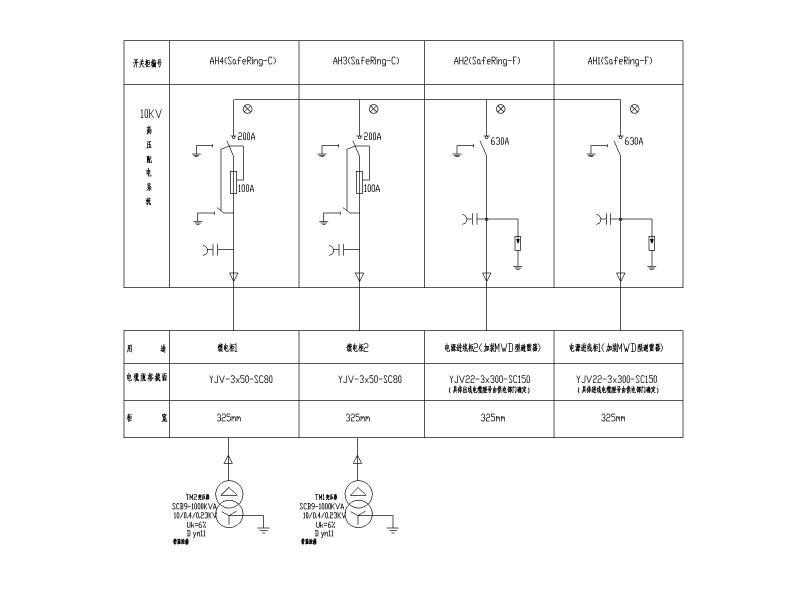

10KV供配电系统图

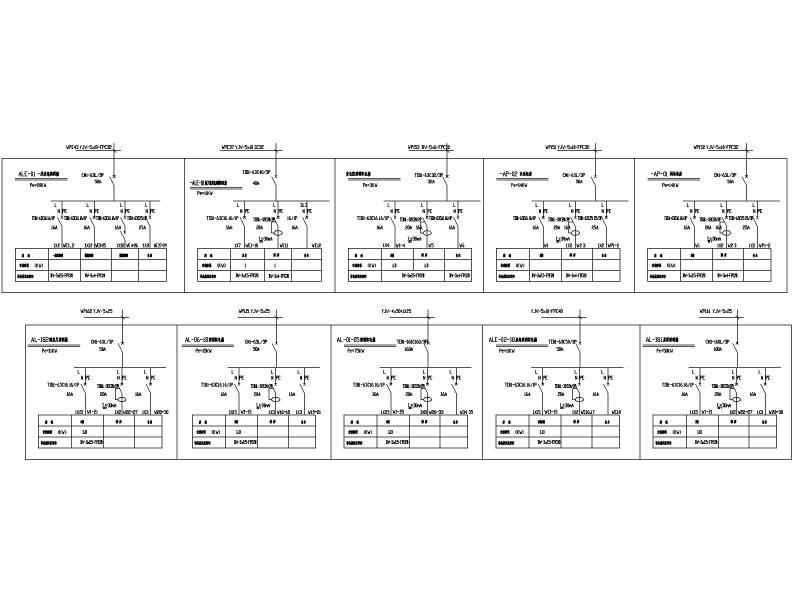

配电箱系统图

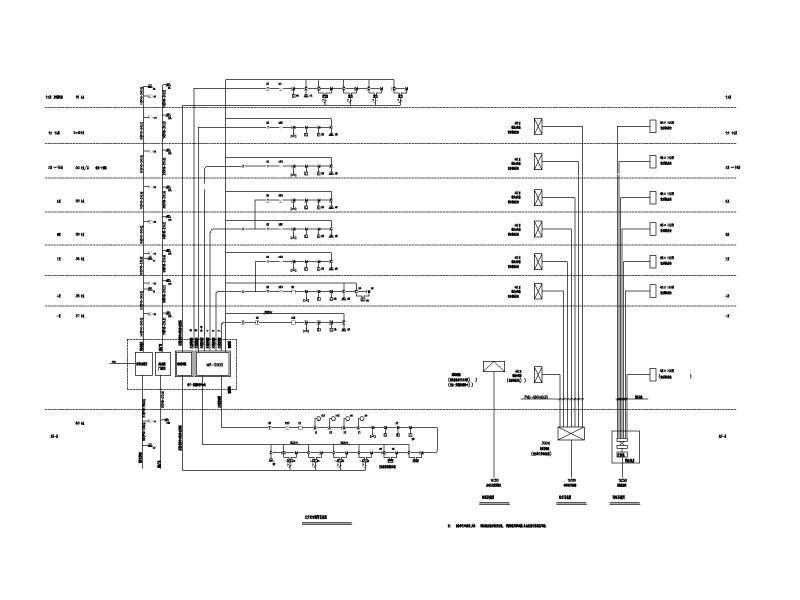

弱电系统图

消火栓泵控制系统二次接线图

排烟风机控制原理图
