办公楼强弱电电气CAD施工图纸(接线系统图)(TN-S)(TN-C-S)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明

1.该项目供电电压为380/220V，三相五线制电源进线处重复接地,实测其接地电阻不大于10欧否则增设接地装置

2.电源引入线采用VV-1KV铜质电力电缆 引入埋地各层的照明支干线均采用BV-500V塑料绝缘铜芯导线穿钢管沿墙暗至各层照明箱各室内照明支线均采用BV-500V塑料绝缘铜芯导线穿P.V.C阻燃型塑料管在顶板墙内暗敷导线的截面管径及敷设方式详系统图标注

3.该项目户外低压系统接地方式为TN-C-S,及时引入线 委托供电部门安装进户后PEN线重复接地在电度表箱后将PE线与N线严格分开,将接地方式由原TN-C-S转化为TN-S凡正常情况下不带电而事故情况下有可能带电的一切设备的金属外壳管道以及三极插座的接地桩头均应接地

4.电话和电脑网络系统均由甲方委托有关单位进行系统设计该项目仅预留线槽以方便后期弱电电缆和设备的安装线槽的安装方式为梁下标高处沿墙明敷电话和电脑终端出线座位置在室内装修时可根据各室内使用功能作适当调整

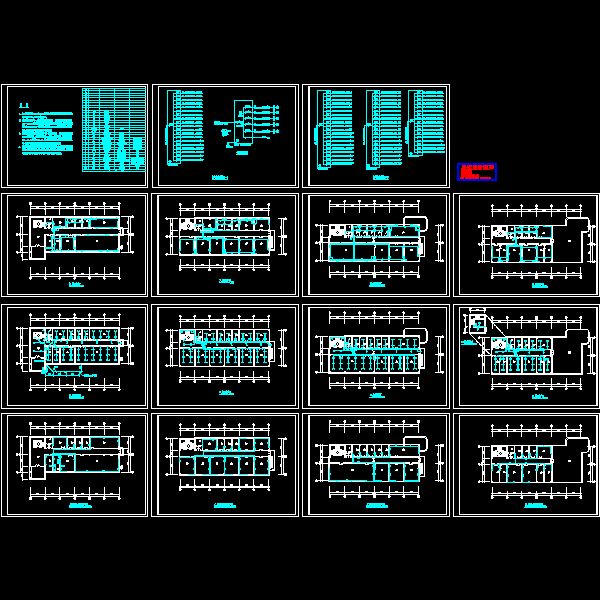

图纸展示

底层插座平面图

底层

电气接线系统图

二层弱电线槽预留平面

三层插座平面图

四层照明平面图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
