溢流坝除险加固全套施工CAD图纸

附件详情

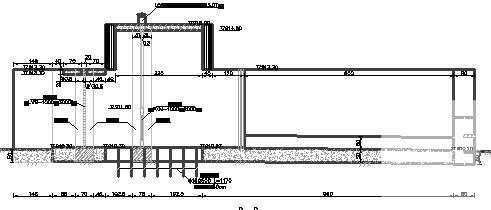

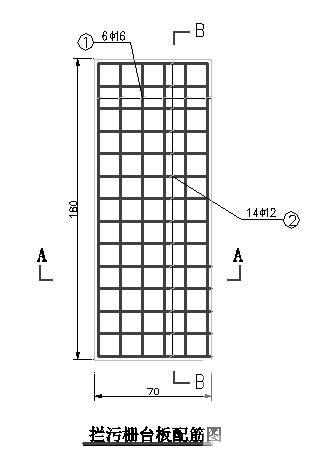

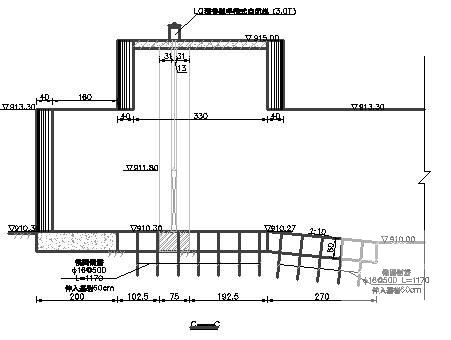

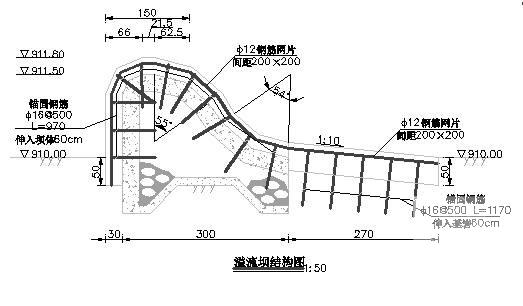

这份参考资料为溢流坝除险加固全套施工图，内容包括：枢纽水毁修复总平面图，枢纽水毁修复平面设计图，进水闸、冲沙闸平面图，溢流坝、冲沙坝平面图，进水闸设计图，细部结构图，闸台盖板图，拦污栅台板配筋图。
说明：
1、图中尺寸单位：高程为米，其余均为厘米；
2、施工土坝时将坝底宽度范围内的淤泥及砂砾石清除，清理至
及基岩面，土坝从基岩面起开始填筑；土坝上下游范围内进
行黄土回填，恢复耕地，填筑土坝时压实度不小于0.96；土
坝迎水坡912.0至914.0范围内用30cm厚干砌块石砌护；
3、挡土墙为MU50浆砌块石，采用M7.5水泥砂浆砌筑，M10水泥
砂浆勾缝从基岩面砌起，顶宽40cm，内坡比1:0.3；
4、其余未尽事宜按相关规范规定执行。
共8张图，
