钢结构屋顶CAD节点详图纸2017（dwg）
该附件是
钢结构屋顶
节点详图
2017（dwg）
，
共图纸3张。内容包含：屋面变形缝详图、屋脊
节点详图
、墙面复合板连接
节点图
、窗上下口节点、门侧节点、窗侧节点、门上下口节点、虹吸雨水斗平面图及剖面图、勒脚处节点、外墙伸缩缝节点、阴_阳转角节点、空调冷媒管出屋面套管详图、风管出屋面详图、屋顶风机开洞平面详图及剖面图等,dwg格式。

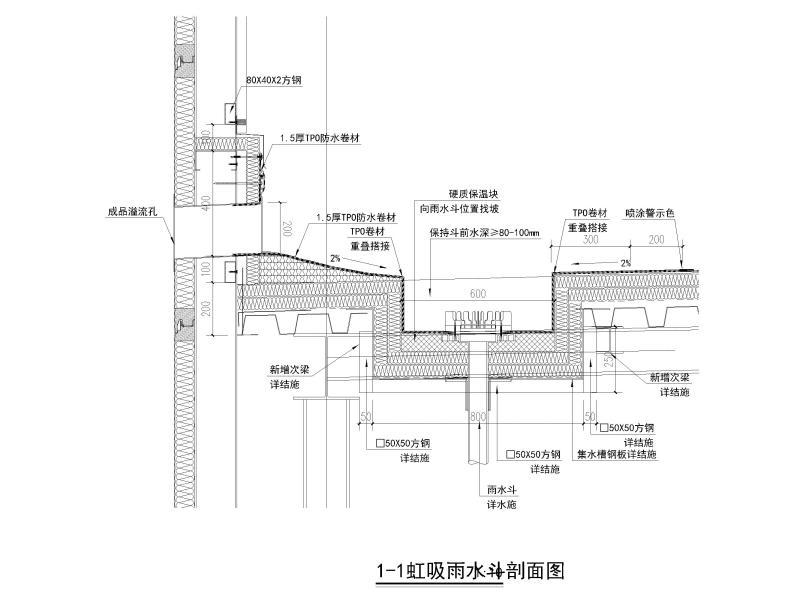

虹吸雨水斗剖面图

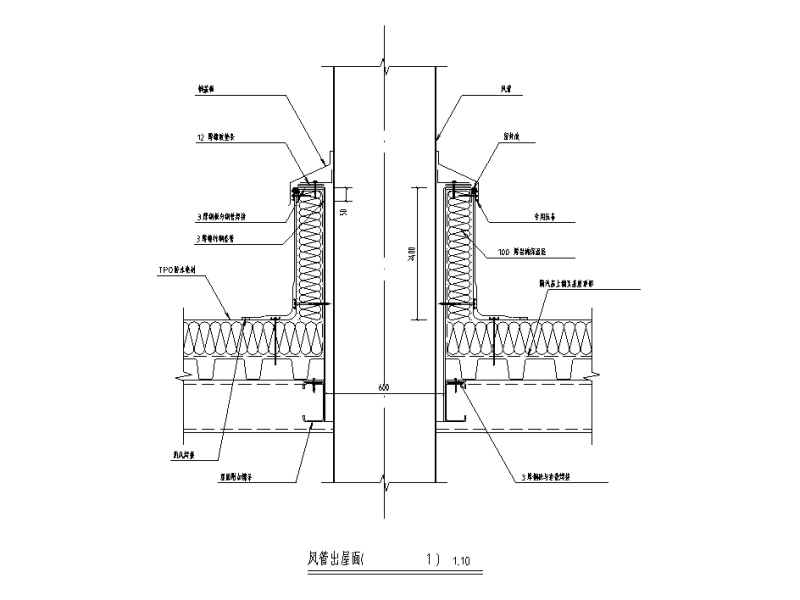

风管出屋面详图

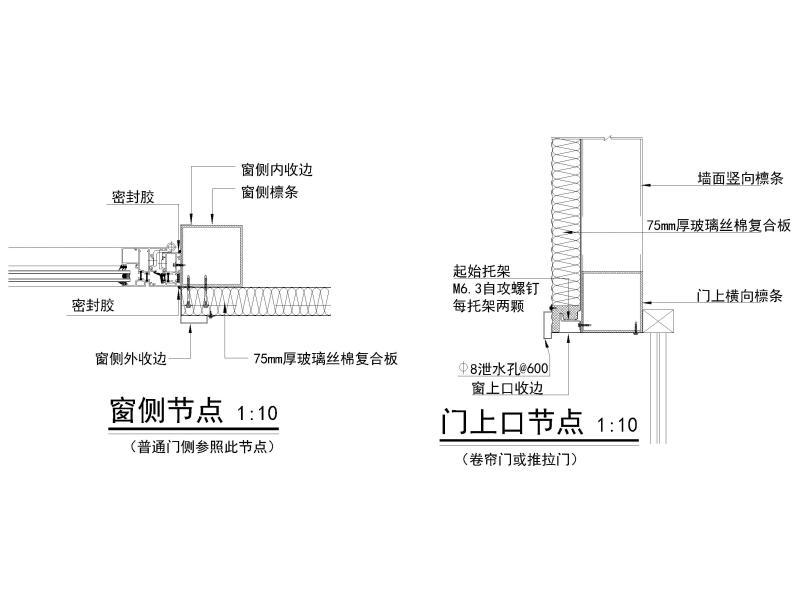

床侧节点_门上口节点

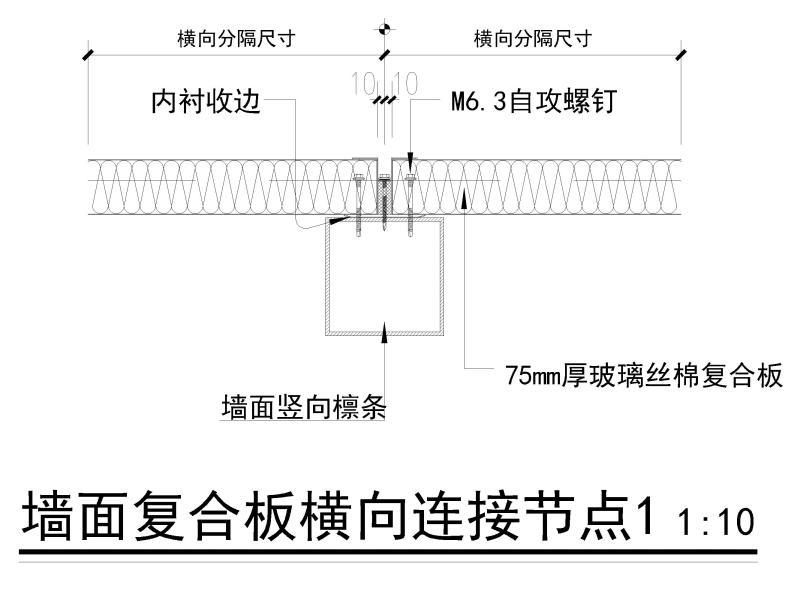

墙面复合板横向连接节点

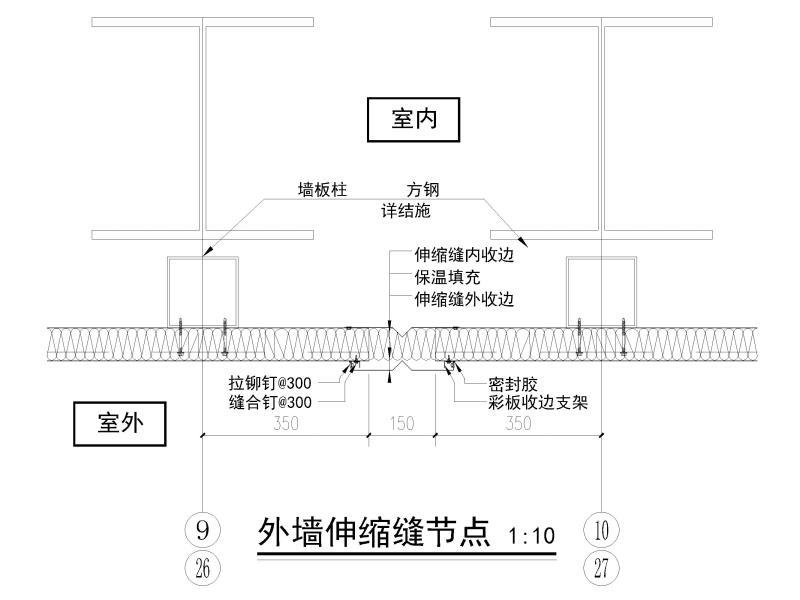

外墙伸缩缝节点
屋面变形缝详图
阴转角节点
