2507平米6层居民住宅楼电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:2507.71平方米
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 项目所在地:山西
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统

附件详情

  • 1、 电气设计 说明
  • 2、 配电箱系统
  • 3、弱电系统图
  • 4、照明电气平面图
  • 5、 防雷接地 平面图

附件详情

该附件是某六层居民住宅电气施工图纸,该工程为住宅,一~六层层高为2.9m,架空层层高为2.4m,室内外高差为0.90m,建筑总高度为18.3m。总建筑面积为2507.71m。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话网络系统设计、有线电视设计、可视对讲系统设计、防雷接地系统设计等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

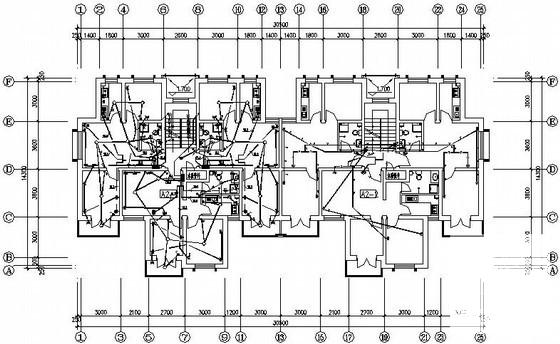

  • 2507平米6层居民住宅楼电气施工CAD图纸 - 1
    第 1 张图

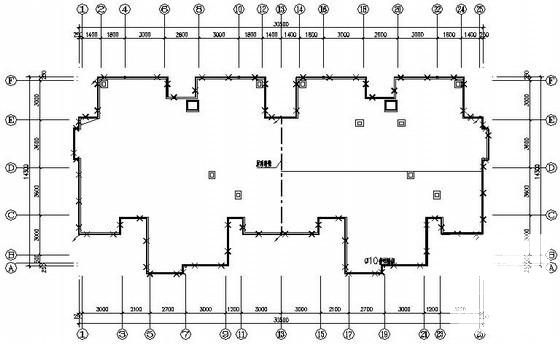

  • 2507平米6层居民住宅楼电气施工CAD图纸 - 2
    第 2 张图

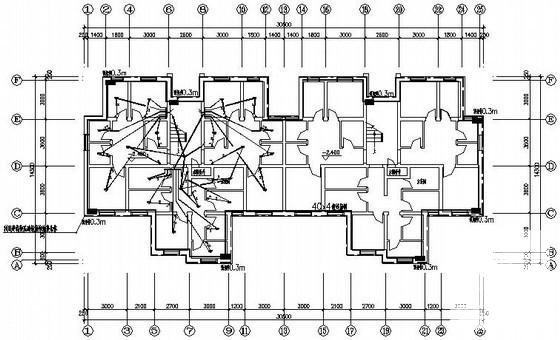

  • 2507平米6层居民住宅楼电气施工CAD图纸 - 3
    第 3 张图

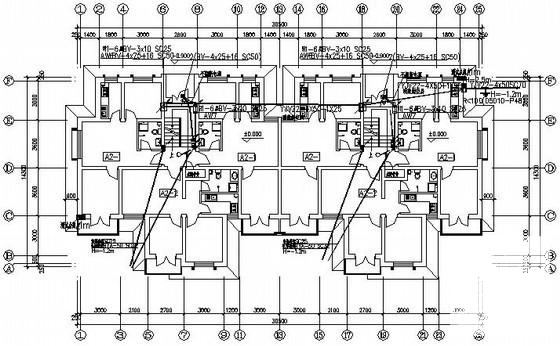

  • 2507平米6层居民住宅楼电气施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
