2600平米中央厨房电气施工CAD图纸

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:2625.22平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,综合布线系统,有线电视和卫星接收系统,其它

该附件为贵州某中央厨房 电气施工图

概况:
该项目为贵州省某县农商旅互联综合体建设项目的中央厨房,地上一层厂房,为单层公共建筑。建筑高度为9.1m;建筑层数为1F;建筑面积为2625.22m;结构类型为框架结构;耐火等级为二级。

设计范围:
动力配电系统;照明配电系统;防雷、接地系统;
火灾自动报警系统;消防设备电源监控系统;
电气火灾监控系统;综合布线系统;有线电视系统;
氟利昂探测系统。

部分图纸摘录:

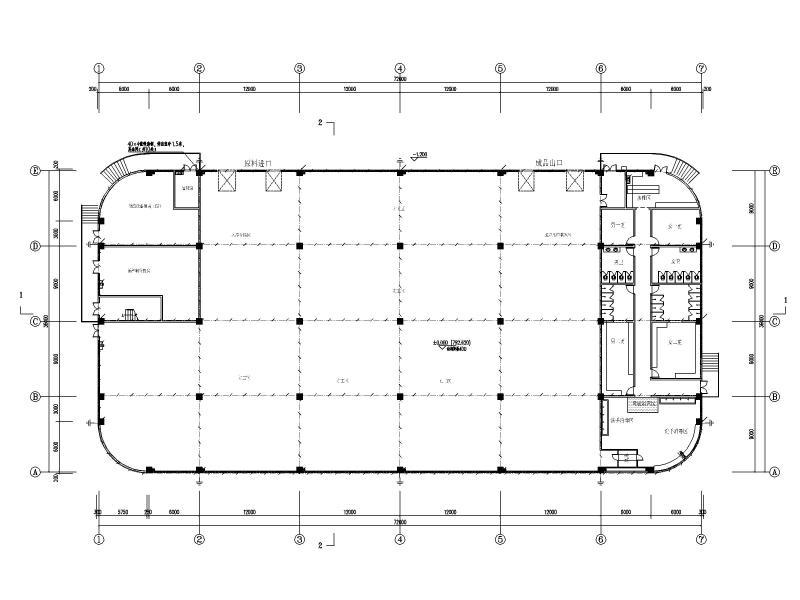

照明平面图

接地平面图

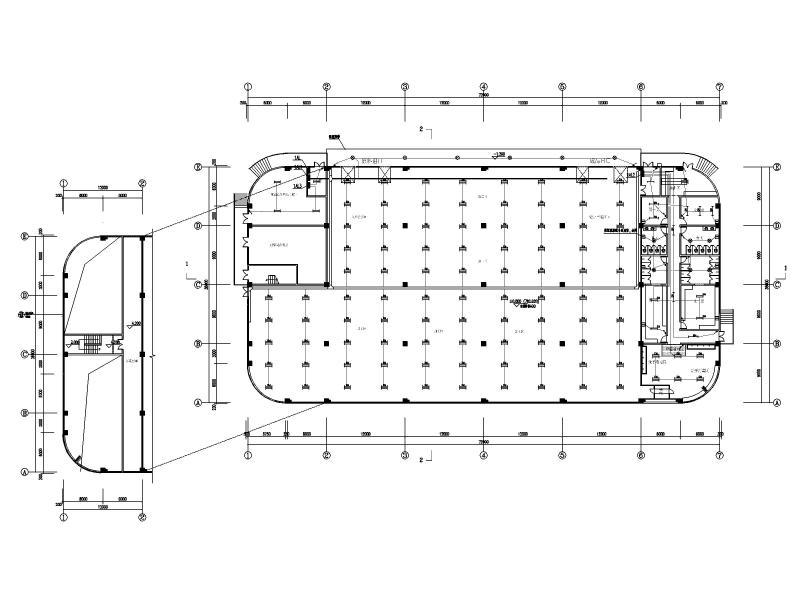

火灾报警平面图

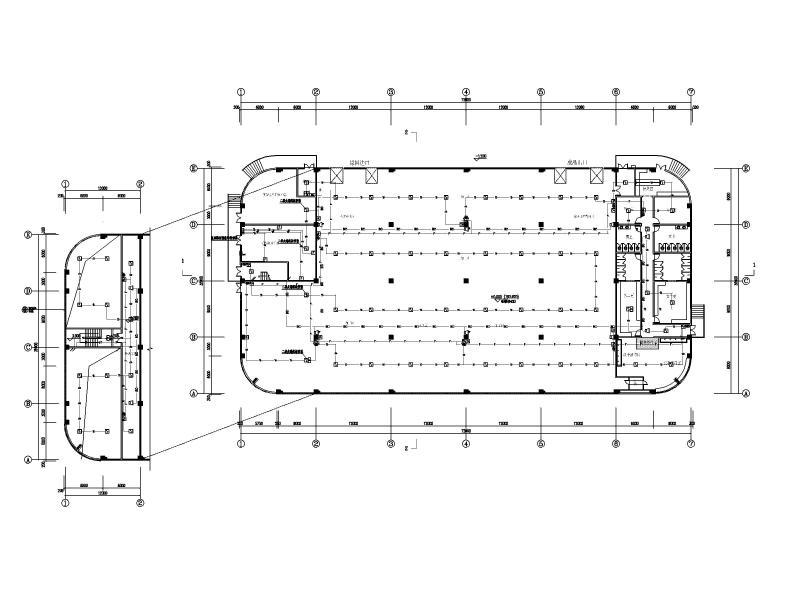

应急照明及弱电平面图

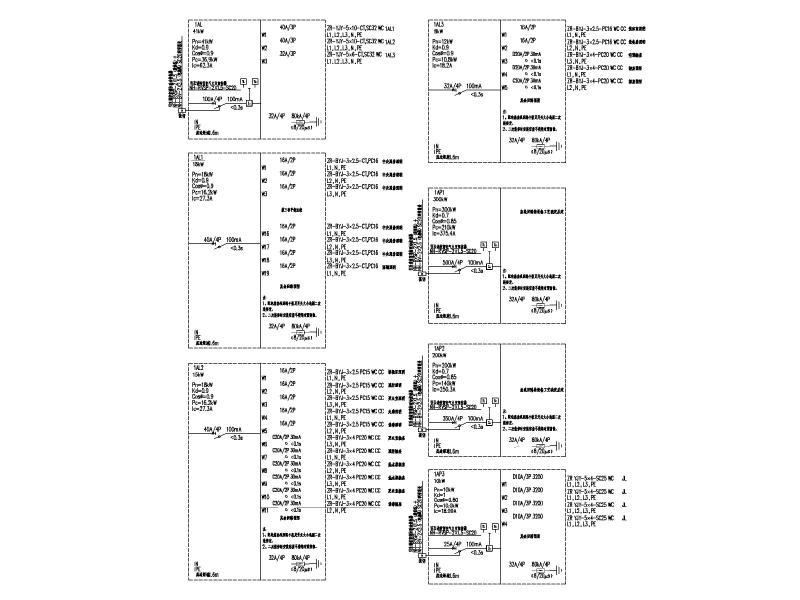

配电箱系统图
火灾报警系统图



消防电源监控系统图
氟利昂探测系统图


有线电视系统图

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 中央厨房图纸 - 1
    中央厨房图纸 - 1
  • 中央厨房图纸 - 2
    中央厨房图纸 - 2
  • 中央厨房图纸 - 3
    中央厨房图纸 - 3
  • 中央厨房图纸 - 4
    中央厨房图纸 - 4
  • 中央厨房图纸 - 5
    中央厨房图纸 - 5
  • 中央厨房图纸 - 6
    中央厨房图纸 - 6
  • 中央厨房图纸 - 7
    中央厨房图纸 - 7
  • 中央厨房图纸 - 8
    中央厨房图纸 - 8
  • 中央厨房图纸 - 9
    中央厨房图纸 - 9
以上是部分截图,请下载附件后查看完整高清内容
