单层框架结构中央厨房电气施工CAD图纸

该附件为贵州单层框架结构中央厨房电气施工图纸

一、项目概要

该项目为湄潭县农商旅互联综合体建设项目的中央厨房，地上一层厂房，为单层公共建筑。

建筑高度：9.1m；建筑层数：1F；建筑设计面积：2625.22m%%172；结构类型：框架结构；耐火等级：二级。

二、设计范围

1、该项目电源设计分界点为变配电室低压开关柜出线侧，出线侧之前由当地电业部门负责设计和施工，出线侧之后由我院负责设计。

2、该项目设计包括红线内以下系统：

1）动力配电系统。

2）照明配电系统。

3）火灾自动报警系统。

4）消防设备电源监控系统。

5）电气火灾监控系统。

6）防雷、接地系统。

3、与其他专业设计的分工：

1）该项目室外景观照明、泛光照明由相关专业公司设计，该资料仅提供电源。

2）该项目内有二次装修设计的场所由室内装修公司设计，该资料仅提供电源。

3）该项目弱电系统由相关专业公司设计。

4）该项目有特殊设备的场所，该资料根据功能要求或专业设计提供电源，由相关专业公司负责深化设计。

5）变配电室的电磁屏蔽、降噪由相关专业公司设计。

6）柴油发电机房的减震、消音及烟气处理由相关专业公司设计。

3、各机房内的计算机不间断电源（UPS）等设备由弱电承包商提供，供电时间应满足相关规范的要求。

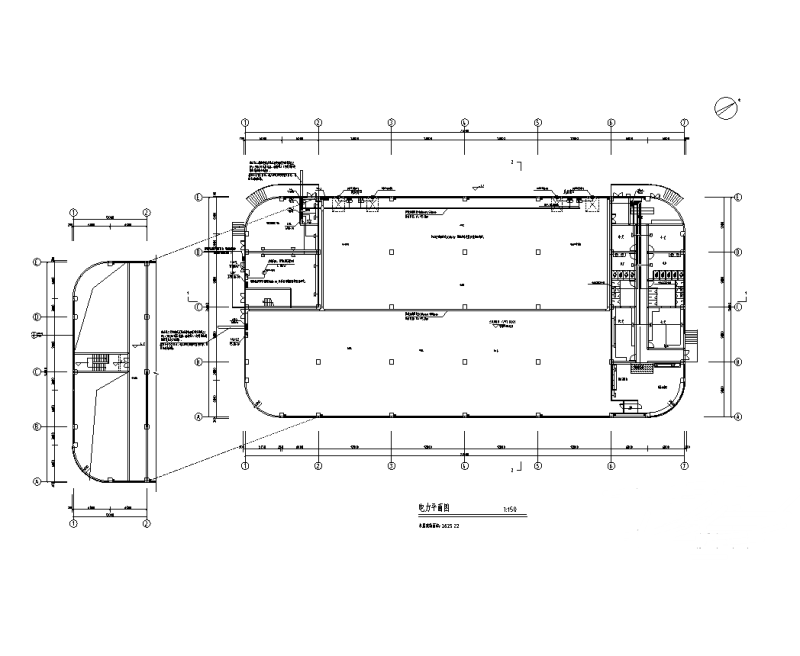

电力平面图

防雷平面图

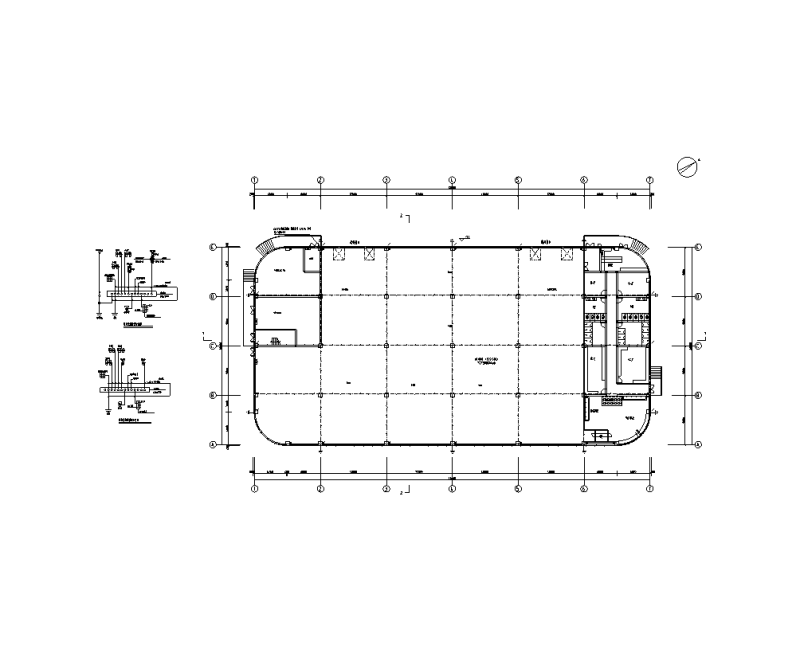

接地平面图

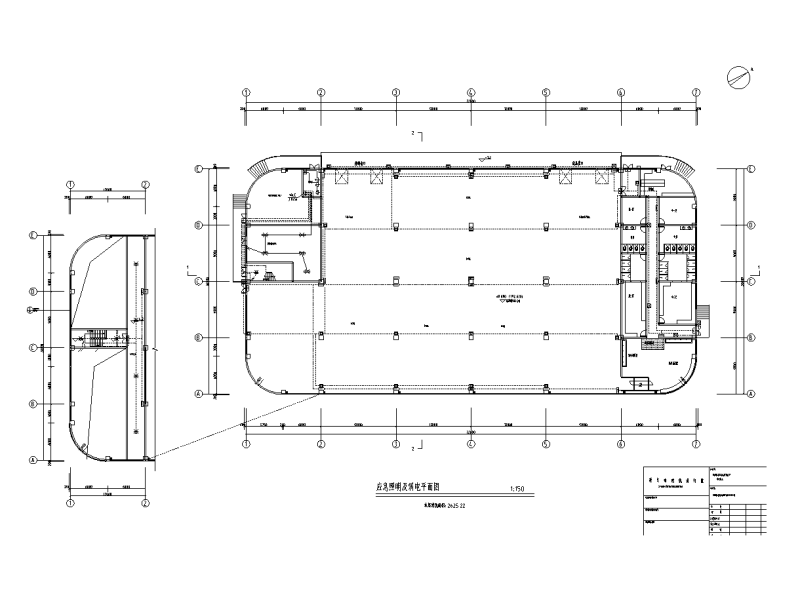

应急照明及弱电平面图

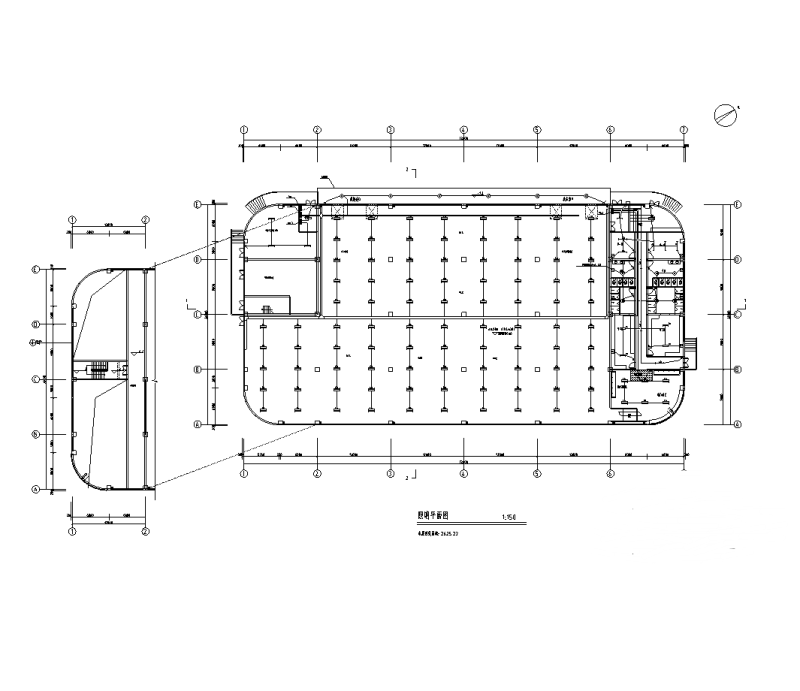

照明平面图

配电系统图二

配电系统图一

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容
