单层空调机房电气施工CAD图纸(2018)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:接线箱
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它

该附件为重庆某空调机房 电气施工图

概况:
该项目为重庆某机场改扩建项目供热、供冷、燃气工程——空调机房。建筑层数为地面一层。建筑高度6.000米。
热能中心安装功率为328KW热泵机组2台,该工程装机容量为827KW,电源由中心变电站一路10KV电缆引来,电缆型号为YJV22-10KV-3X70,本热能中心安装一台1000KVA,10KV/0.4KV变压器,变压器负荷率约为74.4%,该变压器独立运行,根据气候条件可停该设备。

设计范围:
该资料包括如下电气系统:220/380V配电系统,照明系统,消防应急照明,电气节能和环保,建筑物防雷、接地及安全防护。

部分图纸摘录:

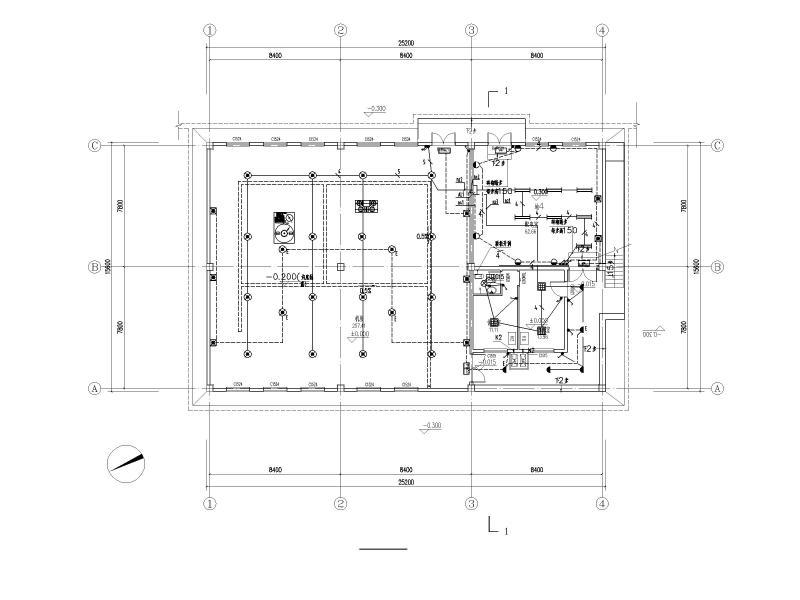

照明平面图

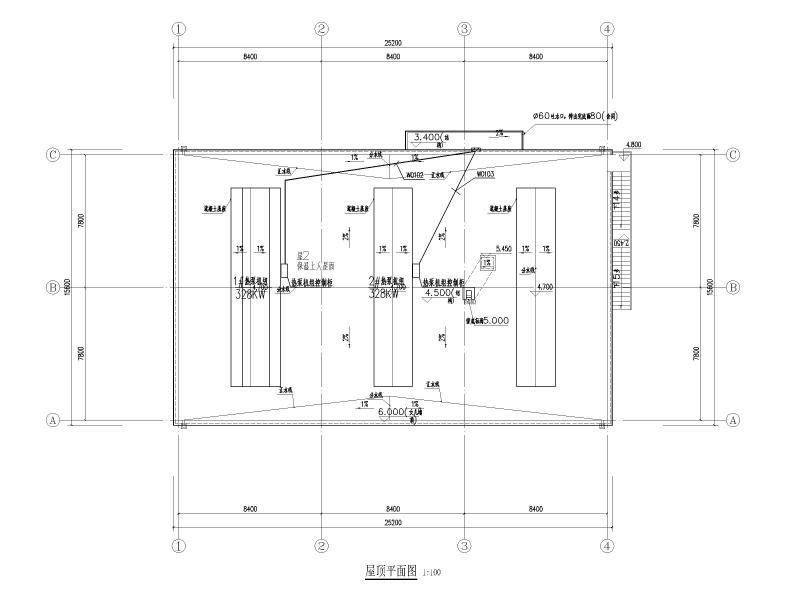

电力平面图

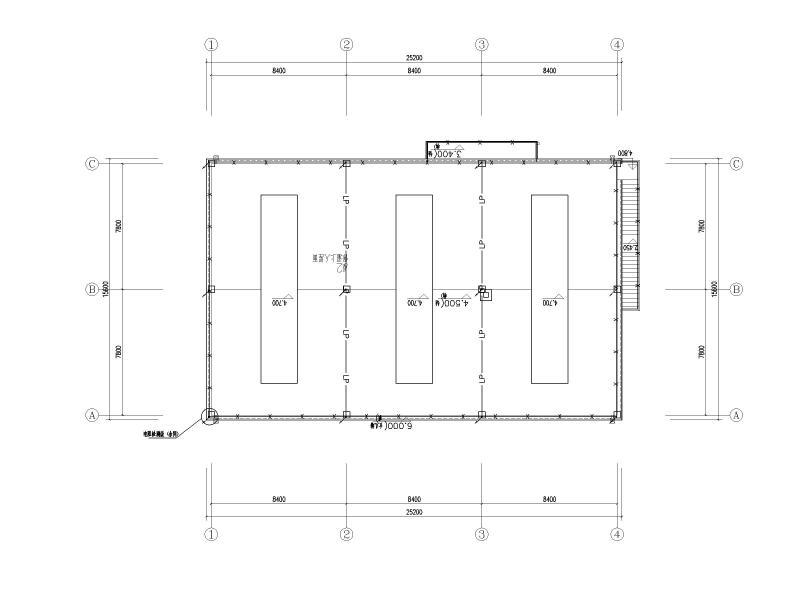

防雷平面图

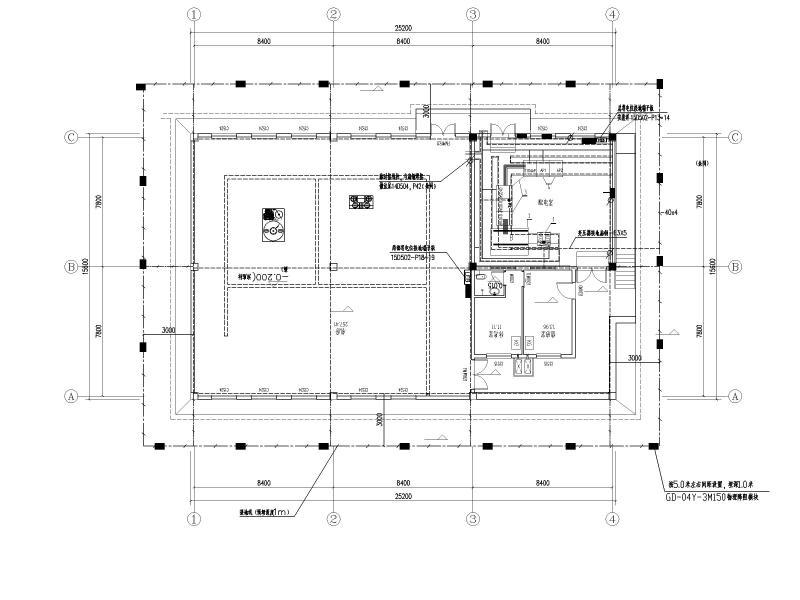

接地平面图

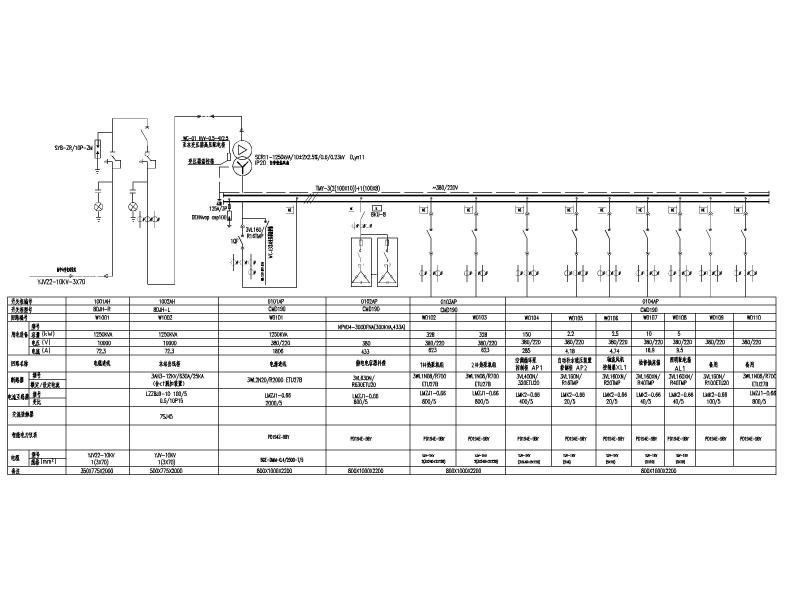

供电系统图


配电箱系统图
检修插座箱系统图
