单层戊类仓库电气施工CAD图纸(2018)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢结构
  • 建筑设计面积:485.50平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为重庆单层戊类仓库 电气施工图

概况:
该项目为重庆铁路口岸检疫处理中心-2#建筑,为地上1层,建筑高度为7.8m,建筑面积位485.50m。结构类型为冲洗棚为门式钢架轻型房屋钢结构,辅助设备用房部分混凝土框架(砌体)结构。本建筑分类为单层戊类仓库,本建筑使用功能为戊类库房、设备用房和辅助用房,防火分类为戊类,抗震烈度等级为6度。

设计范围:
供配电系统;高低压配电系统; 照明系统;防雷接地和电气安全;
火灾自动报警系统;消防电源监控系统;电气火灾监控系统。

部分图纸摘录:

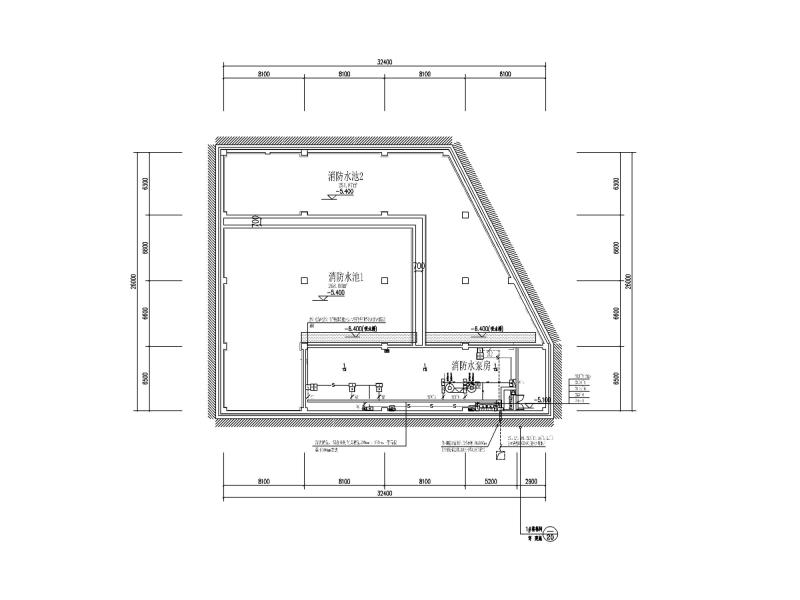

配电平面图

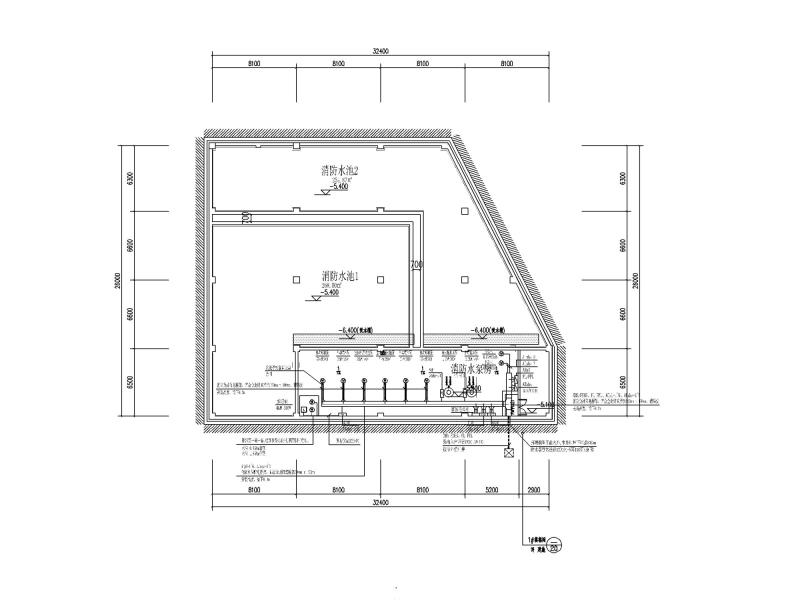

火灾自动报警平面图

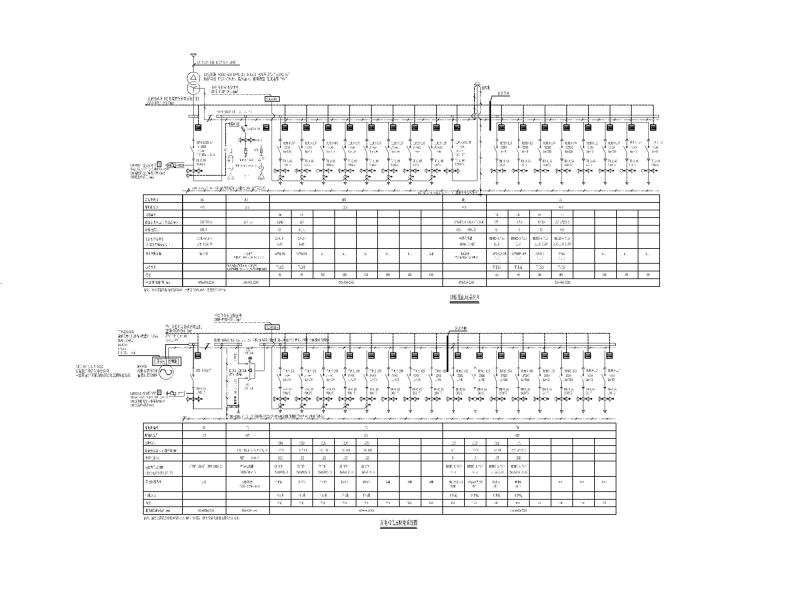

低压配电系统图

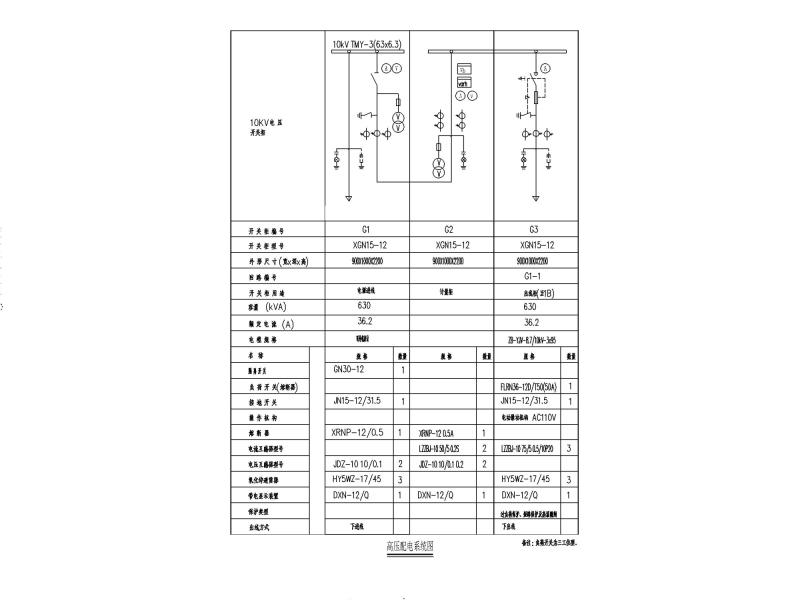

高压配电系统图

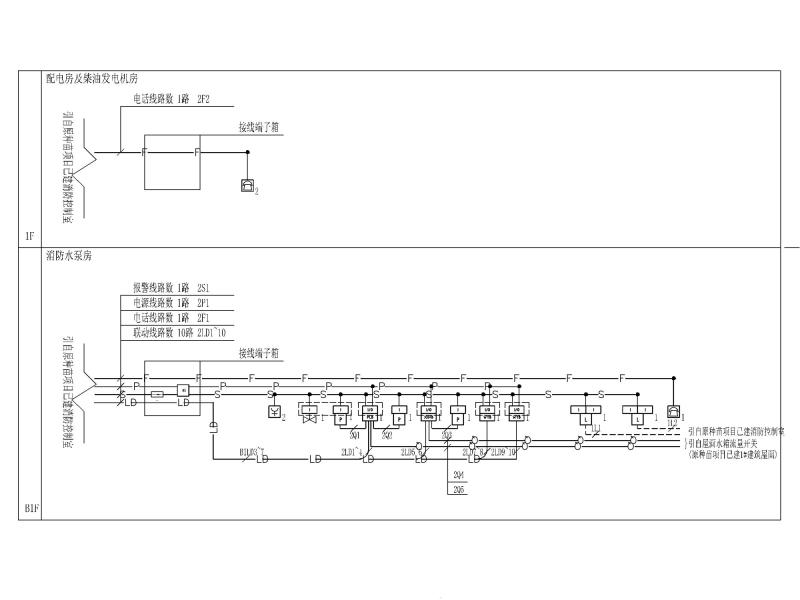

火灾自动报警系统图


消防电源监控系统图
电气火灾监控系统图


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 仓库施工图纸 - 1
    仓库施工图纸 - 1
  • 仓库施工图纸 - 2
    仓库施工图纸 - 2
  • 仓库施工图纸 - 3
    仓库施工图纸 - 3
  • 仓库施工图纸 - 4
    仓库施工图纸 - 4
  • 仓库施工图纸 - 5
    仓库施工图纸 - 5
  • 仓库施工图纸 - 6
    仓库施工图纸 - 6
  • 仓库施工图纸 - 7
    仓库施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
