7412平米6层寄宿学校强电系统施工CAD图纸

  • 建筑类别:教育,其他
  • 建筑高度类型:单层建筑
  • 建筑设计面积:7412.61平方米
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 负荷等级:三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它

附件详情

  • 1、电气设计说明
  • 2、 配电箱系统
  • 3、 照明平面图
  • 4、广播平面图

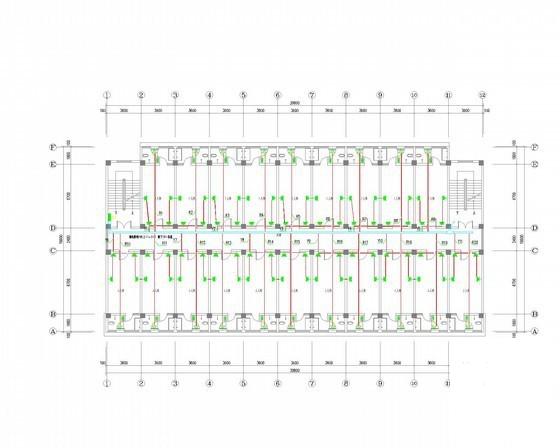

  • 5、插座平面图
  • 6、基础接地平面图
  • 7、屋顶 防雷平面图

附件详情

该附件为大型寄宿学校强电系统施工图纸,共34张。
项目概要:建设项目建筑规模:该项目为六层钢筋混凝土框架建筑。总建筑设计面积:7412.61平方米,建筑基底面积:1683.18平方米.建筑总层数:5层,建筑高度:14.85米。建筑耐火等级:二级。屋面防水等级:二级建筑耐久年限:设计使用年限:50年。
设计范围:该项目电气设计内容包括低压配电系统,电力配线,照明,防雷及接地系统。
......
总共34张。

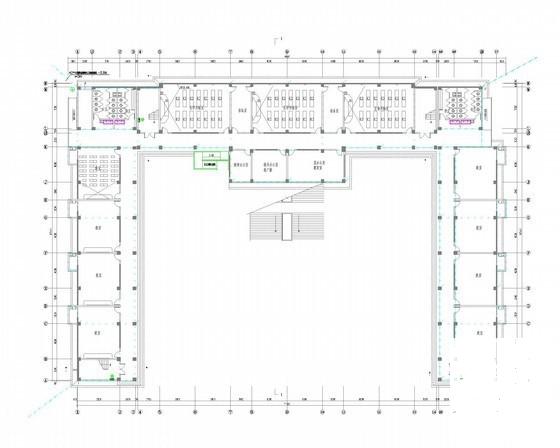

基础接地平面图

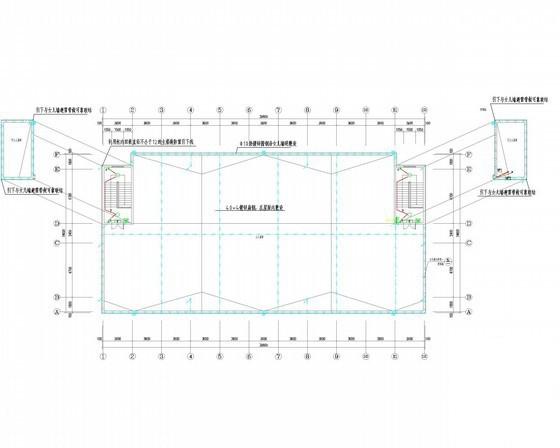

屋顶防雷平面图

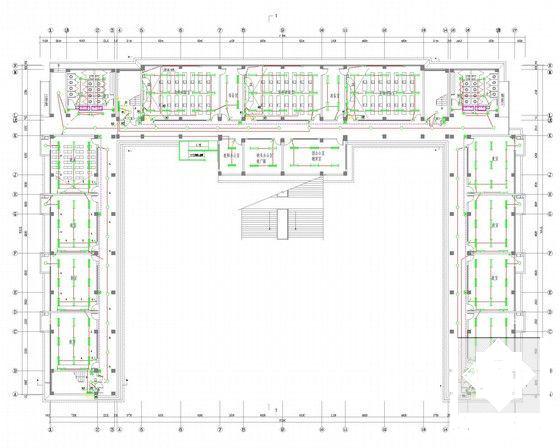

一层照明平面图

系统图二

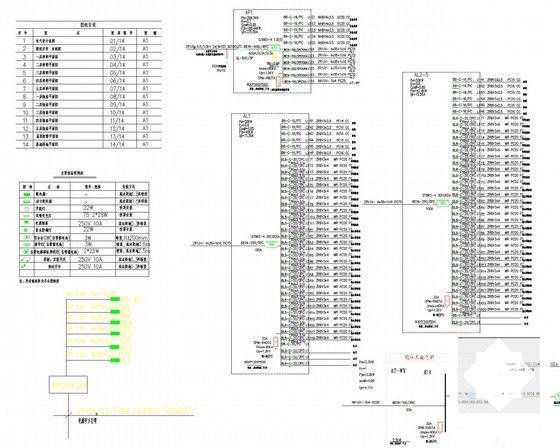

系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 学校施工图纸 - 1
    学校施工图纸 - 1
  • 学校施工图纸 - 2
    学校施工图纸 - 2
  • 学校施工图纸 - 3
    学校施工图纸 - 3
  • 学校施工图纸 - 4
    学校施工图纸 - 4
  • 学校施工图纸 - 5
    学校施工图纸 - 5
  • 学校施工图纸 - 6
    学校施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
