35米跨拱形生态中庭钢结构设计CAD施工图纸
- 建筑类别：文化
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：毛石基础,独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.35kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
设计说明、桁架钢柱布置图、桁架结构
平面布置图
、桁架立面布置图、桁架剖面图、屋面檩条布置图、立面玻璃骨架布置图、屋面玻璃布置图共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

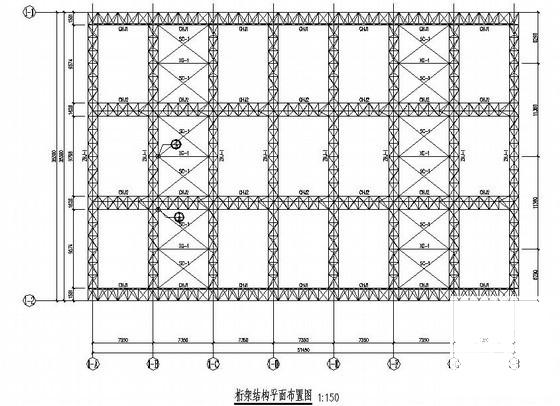

拱形钢结构图纸 - 1 -

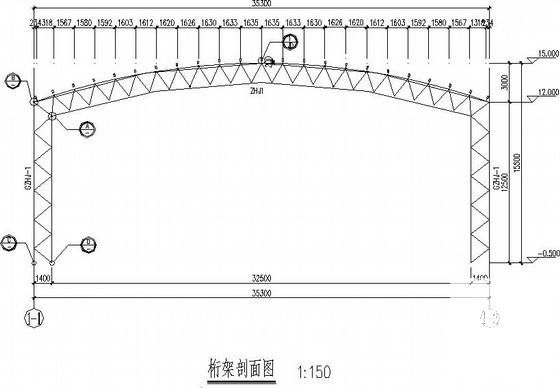

拱形钢结构图纸 - 2 -

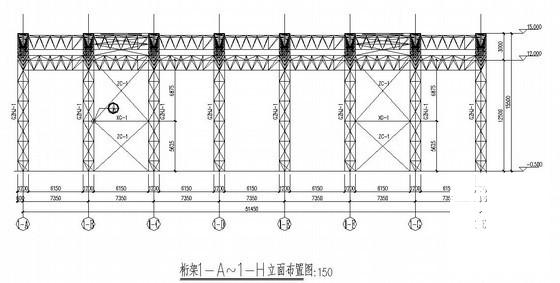

拱形钢结构图纸 - 3 -

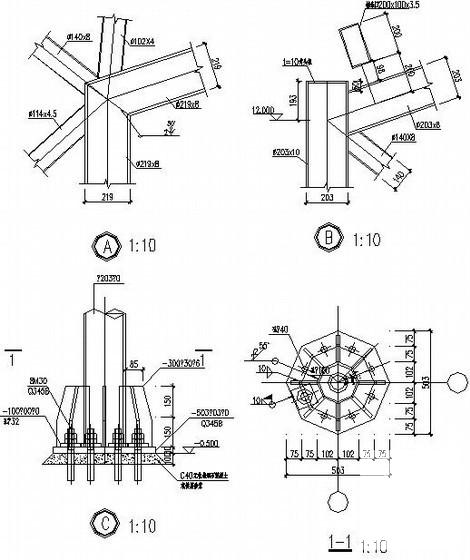

拱形钢结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.62 MB
- 收藏次数：0
-
文件名称：
附件-995878578757677569797.zip
拱形钢结构图纸下载
