商场中庭花架下吊挂钢结构叶子结构CAD施工大样图

  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目为商场中庭花架下吊挂钢结构叶子项目,天花钢结构叶子,大型结构,重量上吨,设防烈度为7度。

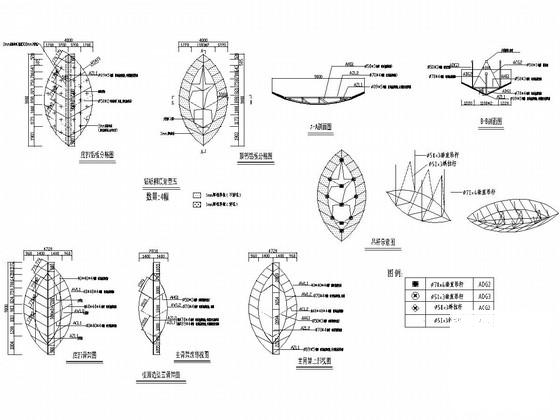

该资料包含:钢 结构设计说明 ,屋顶花架新增构件 平面布置图 ,钢叶造型四结构图,端部大样图,主构件剖面大样图,中弧构件剖面大样图,拉杆连接纵向花架大样图,拉杆连接横向花架大样图共计13张图。
分享投稿时间:近几年10月。

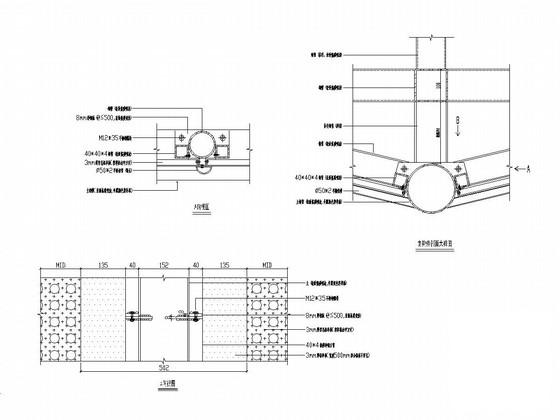

主构件剖面大样图

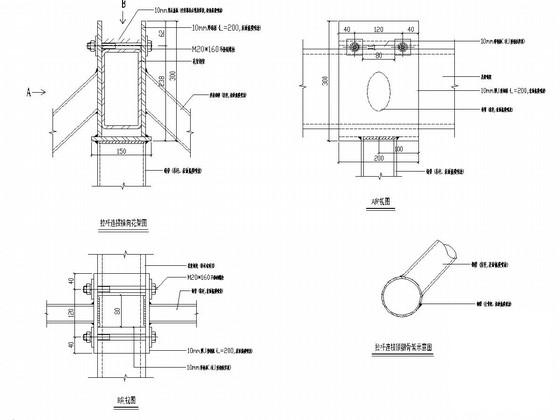

拉杆连接横向花架大样图

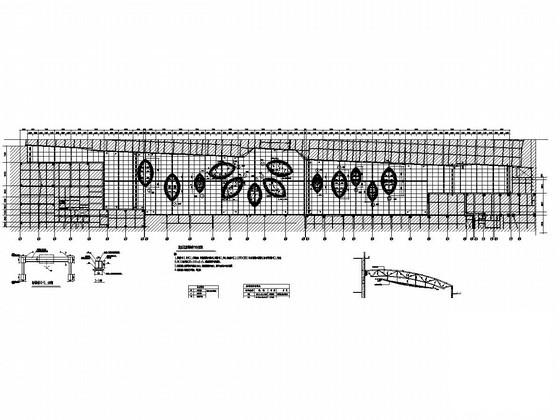

屋顶花架新增构件平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构花架 - 1
    钢结构花架 - 1
  • 钢结构花架 - 2
    钢结构花架 - 2
  • 钢结构花架 - 3
    钢结构花架 - 3
  • 钢结构花架 - 4
    钢结构花架 - 4
以上是部分截图,请下载附件后查看完整高清内容
