超高层商住综合体空调通风系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：办公,商业
- 建筑高度类型：超高层建筑
- 建筑设计面积：308257平方米
- 建筑地上层数：33层
- 图纸设计深度：施工图
- 参考图纸：62张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源
- 空调系统：全空气系统,空气-水系统
- 送风方式：散流器送风
- 项目所在地：辽宁
附件详情
- 设计说明

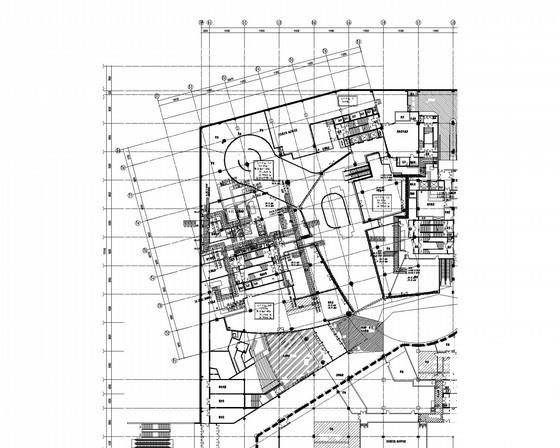

- 地下三层平面图
- 设备及主要材料表
- 地下一层空调水平面图
- 风机盘管配管示意图
- 通风空调机组水封示意图
- 空调、新风机组配管示意图
- 落地安装正压送风风机安装详图
- ......
附件详情
一、项目概要：
该项目总建筑面积308257平方米，包括6层购物中心及33层办公塔楼，总建筑高度152.65m......
二、冷热源：
冷源：有中央冷热源，冷源、水系统及过渡季运行等的相关控制均由原系统提供......
热源：热源、水系统及过渡季运行等的相关控制均由原系统提供......
三、空调系统：
购物通廊部分采用全空气空调系统，店铺内采用风机盘管加新风的空调系统，一层主入口处设门斗转送风系统......
四、通风及防排烟系统：
统设自动复位型排烟防火阀，机械补风系统，中庭设置排风兼排烟系统......
图制于 图纸共62张。

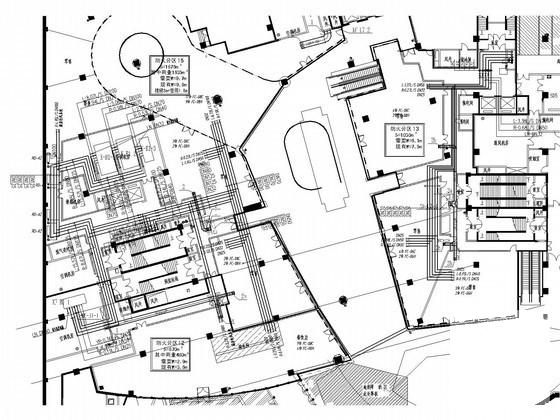

地下一层空调水平面图

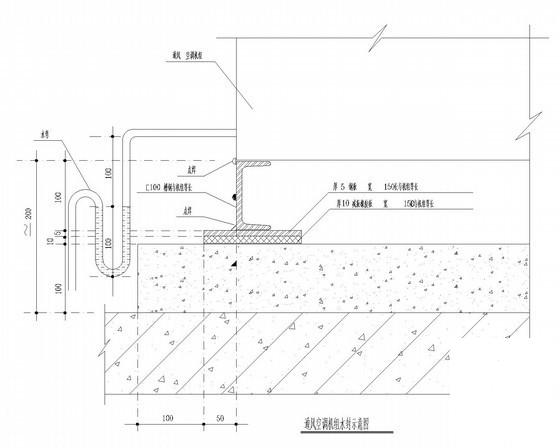

通风空调机组水封示意图

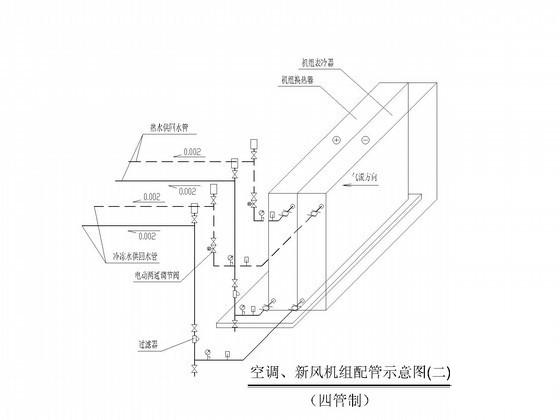

空调新风机组配管示意图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
高层商住综合图纸 - 1 -
高层商住综合图纸 - 2 -
高层商住综合图纸 - 3 -
高层商住综合图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-14
- 评论次数：0
- 浏览次数：0
- 文件大小：15.91 MB
- 收藏次数：0
-
文件名称：
附件-996098768779559086.rar
