多层商场建筑空调通风系统设计施工CAD图纸

  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,冷热源
  • 项目所在地:湖北

附件详情

一、项目概要:
本建筑为湖北省一商场,一到六层空调系统工程,总空调面积15136平方米左右;第六层为顶层...
二、冷热源:
空调冷源采用风冷模块机组...
三、空调系统:
1.本楼空调水系统为一次泵负荷侧变流量两管制闭式循环系统。水系统立管为异层式。
2.该项目空调冷热源采用能效比及投资、运行性价比较高的风冷模块式涡旋压缩机机组...

图纸共14张。

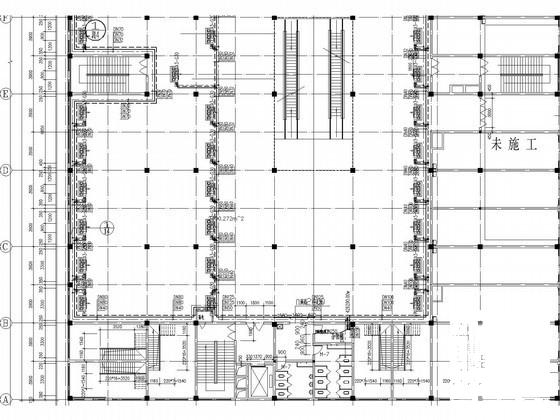

空调水管连接图

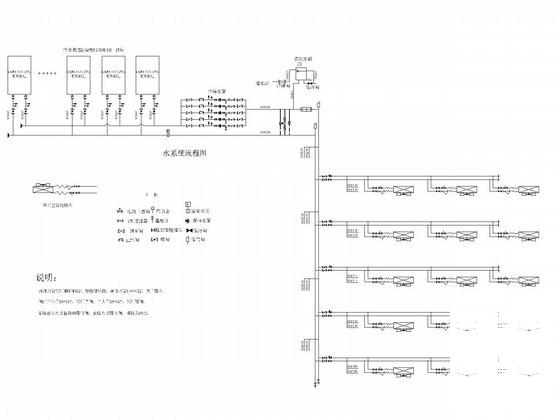

空调水系统流程图

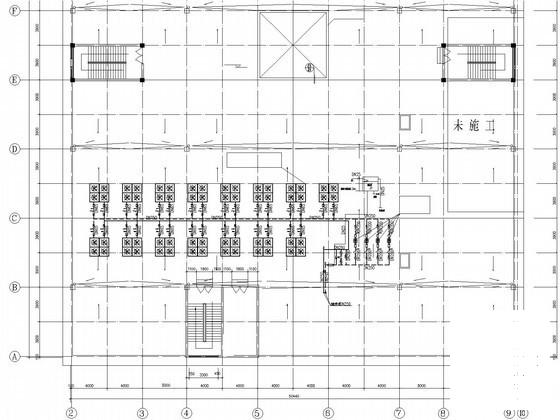

屋顶空调水管连接图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

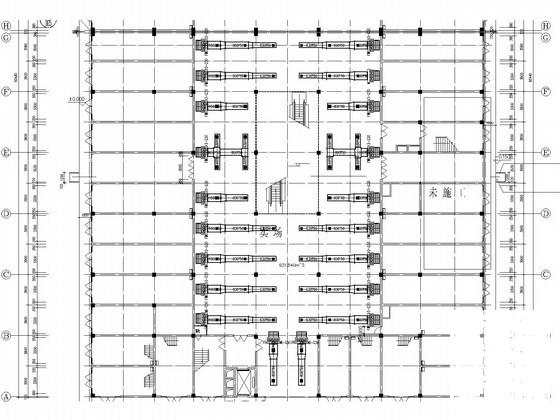

  • 商场建筑空调通风 - 1
