高层综合楼大模板施工方案(CAD节点详图纸)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:钢模板
  • 模板体系:大模板
  • 主要部位:底板, 剪力墙
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 编制时间:
  • 施工重点难点:根据工程设计图纸,A区、C区为高层建筑,从首层以上核心筒及柱配置大模板

附件详情

  • 一.编制依据 2
  • 二.项目概要 2
  • 三.施工部署 5
  • 四.大模板施工工艺 13
  • 六.大模板加工的质量保证措施及验收 16
  • 七.模板安全操作规程及注意事项 18
  • 八.墙体全钢大模板计算书 19

附件详情

根据工程设计图纸,A区、C区为高层建筑,从首层以上核心筒及柱配置大模板。A区地下二层,层高为:地下2层6100mm、地下1层5750mm;地上22层,1-3层层高5400mm(5450mm)、标准层层高为4000mm(3800mm);C区地下二层,层高为:地下2层4000mm、地下1层5800mm;地上11层,1-3层层高5400mm、标准层层高为3800mm。
模板及角模高度::A区内外墙模板等高为5300mm,角模及异型模板为5350mm,楼梯间、电梯井内模板考虑下跨;C区内外墙模板等高为5300mm,角模及异型模板为5350mm,楼梯间、电梯井内模板考虑下跨。独立柱配置方柱模板,其高度为4720mm。梁模板均不考虑开豁,梁位置预留梁窝处理:在相应位置预留聚苯板,用黄胶带包裹。
…………
阴、阳角节点处理:1)拼缝处搭接形式:角模与模板间拼缝采用企口搭接方式,可以很好的防止拼缝处漏浆及错台现象。2)阴角模与模板接口处理:角模采用搭接式角模,阴角模与平模板之间不留缝隙。为防止阴角模向墙内倾斜,应使用阴角模拉接器(小钩栓)进行45°拉结,它可防止阴角错位和涨模,拆模后墙体表面均较平滑,不需进行特别处理。
模板安装前,钢模板内、外灰浆(含模板零部件)必须铲除清刷干净,并涂刷脱模剂。对影响结构或防碍装修工程施工的脱模剂,不宜采用。采用柴油、机油(不准刷黑色粘稠废机油),要涂刷均匀,不准汪油和淌油,不得在模板就位后涂刷脱模板剂,严禁脱模剂沾污钢筋及砼接茬处。7)模板安装应依据施工方案确保模板的位置线、轴线、标高、垂直度、结构构件尺寸、门窗、孔洞位置等符合设计要求。跨度等于或大于4m的梁板模板应按设计要求起拱,当设计无要求时,起拱高度宜为跨度的1/1000至3/1000。起拱要求顺直,不得有折线。8)顶模板的上下层支撑架的立柱应垂直在同一中心线上,拉杆、支撑应牢固稳定,垫板应平整。
含多张CAD详图
…………
共20余页,。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

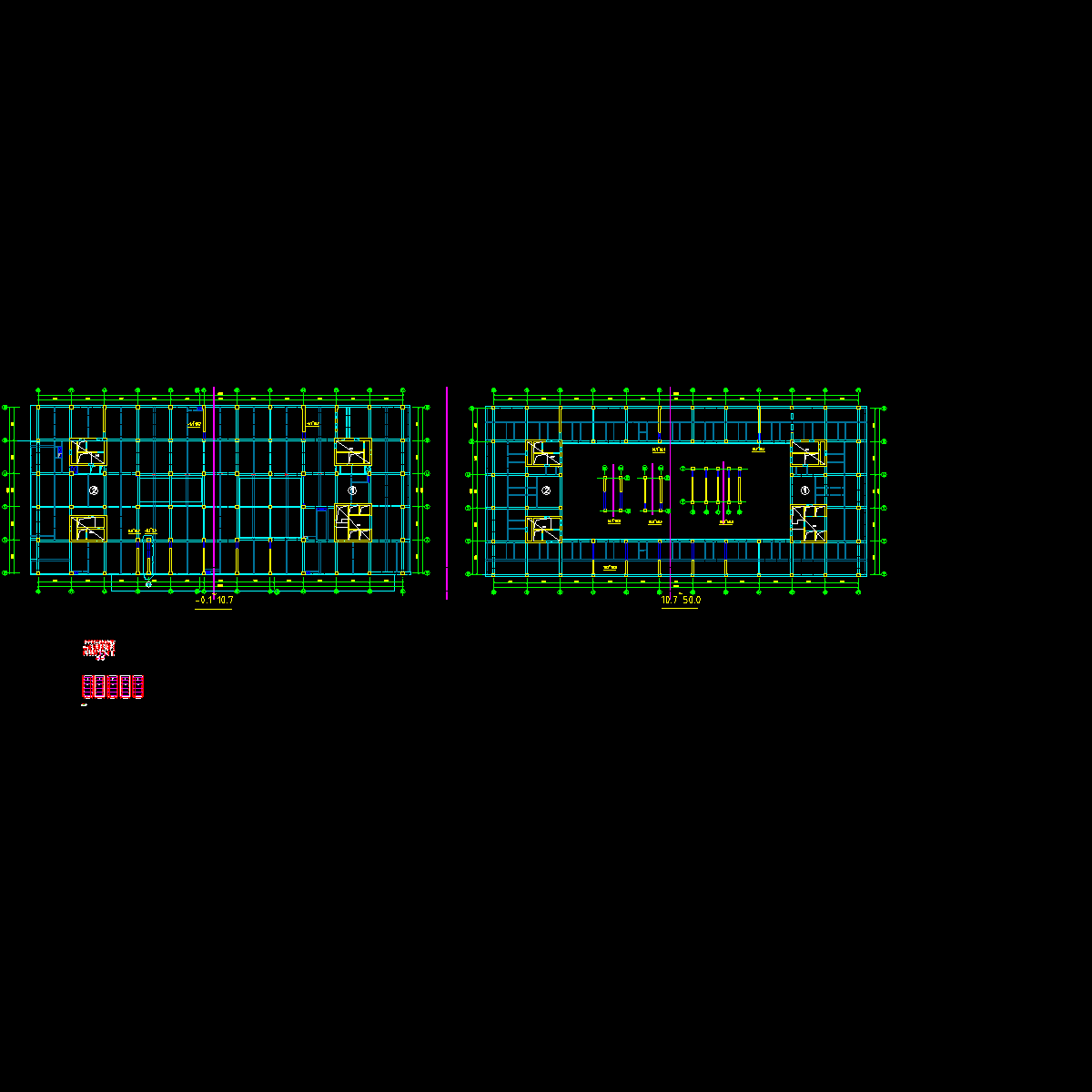

  • 国际交流中心a区.dwg
    国际交流中心a区.dwg

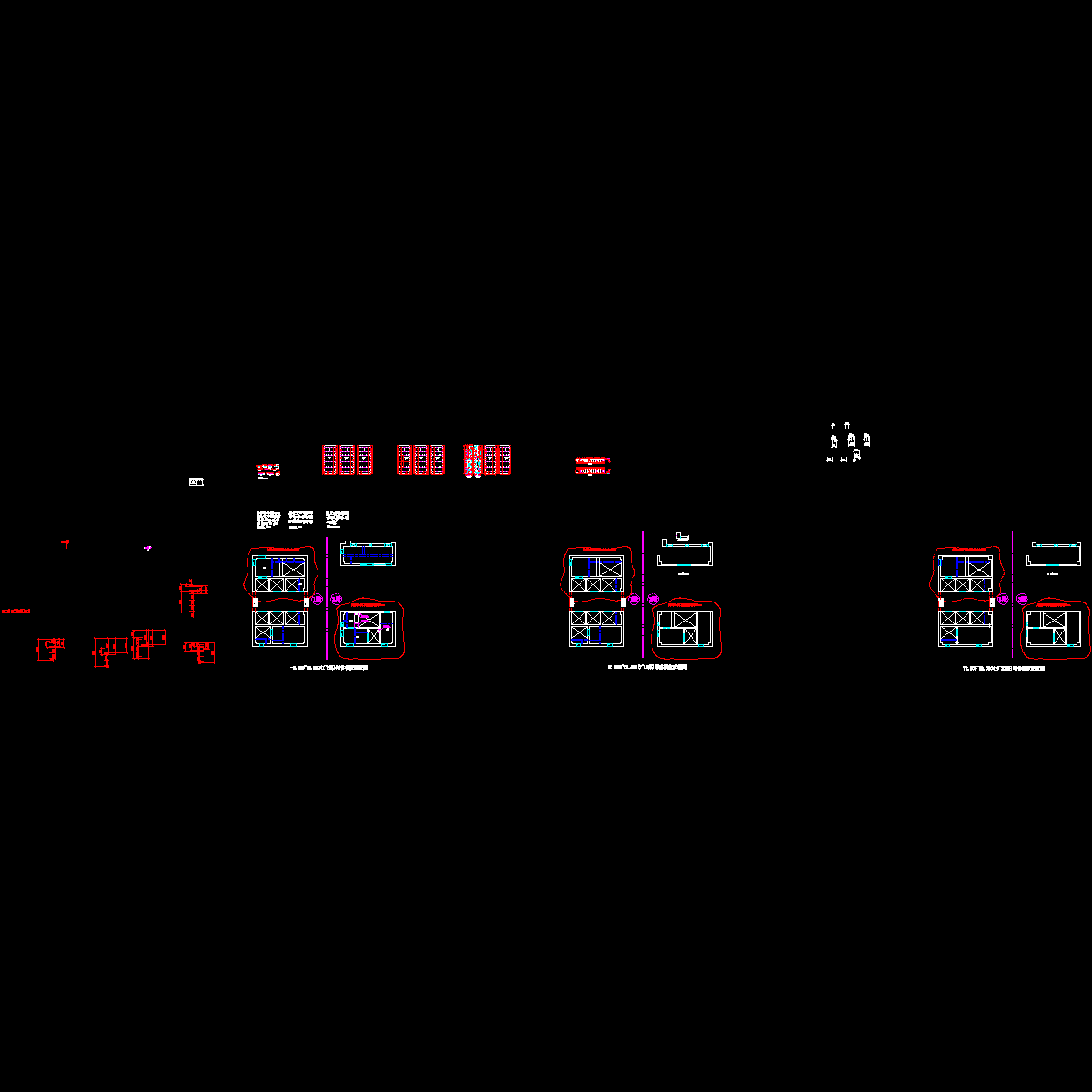

  • 跟进平台.dwg
    跟进平台.dwg

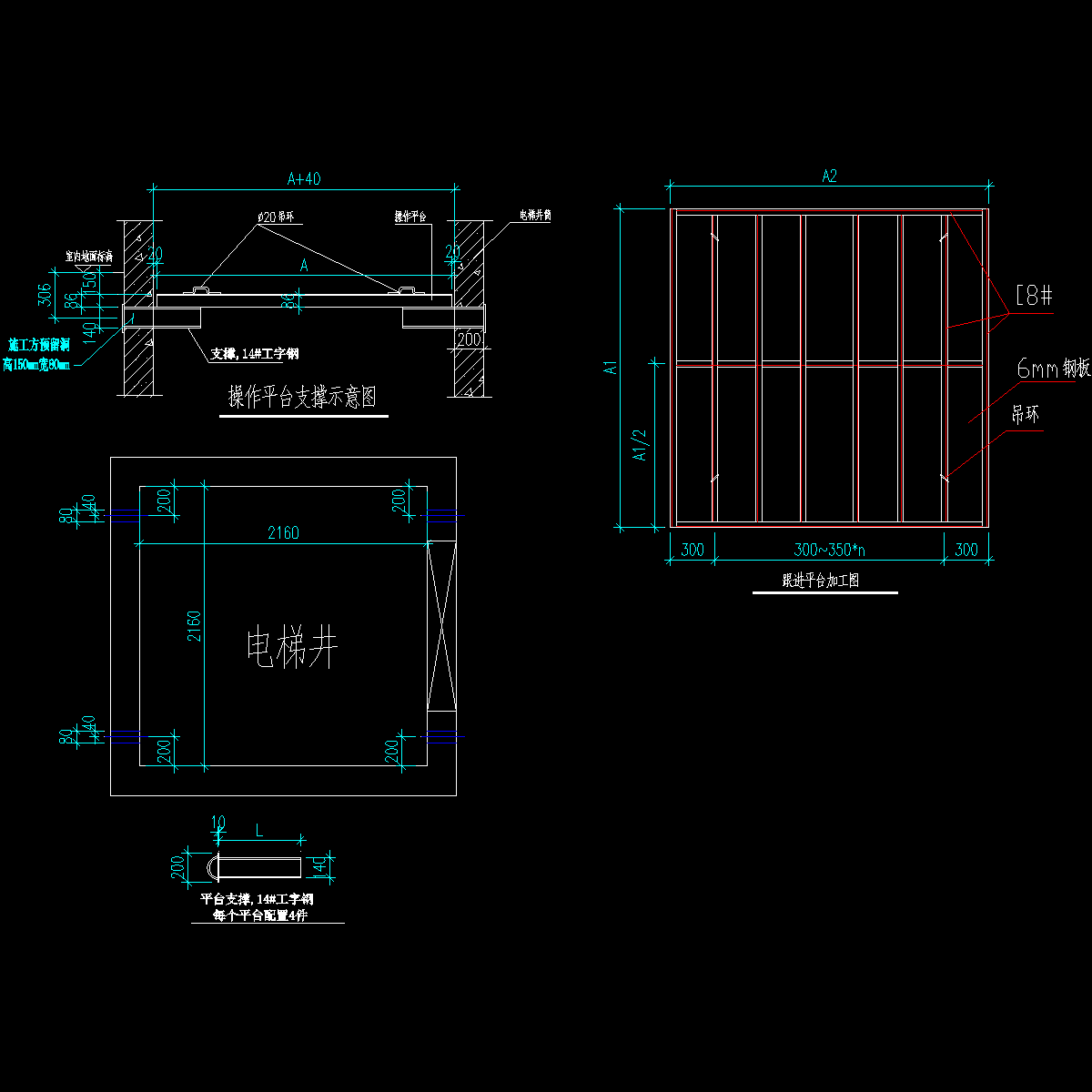

  • c_recover.dwg
