超高层公寓大模板施工方案(钢模板木模板大型国企单位编制)_CAD

附件详情

  • 目 录
  • 第一章 设计依据 2
  • 1、设计图纸及技术要求。 2
  • 2、浇筑时砼对模板产生的最大侧压力。 2
  • 第二章 项目概要 2
  • 1、公寓楼地上结构项目概要 2
  • 2、公寓楼地上结构工程部署 2
  • 第三章 模板现场施工概况 2
  • 1、标准层框架柱的模板施工 2
  • 2、核心筒剪力墙模板的施工 7
  • 第四章 模板设计方案 14
  • 1、墙体模板 14
  • 2、角模 14
  • 3、穿墙螺栓 15
  • 第五章 模板节点处理 15
  • 1、墙面上下层接槎 15
  • 2、内墙与顶模接槎的处理 15
  • 3、防止内模整体移位的措施 15
  • 第六章 模板施工 15
  • 1、施工前的准备工作 15
  • 2、模板的吊装 17
  • 3、模板的安装 18
  • 4、模板拆除 18
  • 第七章 质量保证措施 19
  • 第八章 安全、文明施工 20

附件详情

结构概况:
公寓楼共有三栋,三栋公寓楼均为61层,高度为213.03m,每栋楼单层建筑面积约为1100m2。公寓楼的九层以下为非标准层,三栋公寓楼非标准层的平面形状基本相同;九层以上为标准层,标准层的平面形状、构件截面和层高全部相同。公寓楼的建筑设计结构形式为钢筋混凝土框架+核心筒剪力墙体系。
……
模板概况:
公寓楼标准层的框架柱共有37颗,主要分布在结构周边,详见图图3-1。图中方框内的柱截面仅在长度方向上减小,分别在L22、L32、L43层处柱长度每次减小100mm;方框之外的框架柱,柱截面的长度从L5层一直不变,只在宽度方向上发生变化,分别在L22、L32、L43层处宽度每次减小100mm。
……
柱长度方向的模板面积大,面板使用6mm热轧钢板,四周边肋为槽钢[8,背部纵肋使用[8槽钢。柱宽度方向的模板长度比较短,叫做柱端模板。模板面板用6mm热轧钢板,四周边肋为槽钢[8,背楞横向设置。
……
模板的安装工序
钢筋绑扎并验收→弹墙边线→钢模下口找平→安装角模→吊入一侧墙模、就位、调垂直→穿拉杆(柱处需先放PVC套管再安装拉杆)→吊入另一侧墙模、就位、调垂直→穿对拉螺栓、调整垂直度→
……
共33页(另附cad图纸和计算书),。

公寓楼标准层墙柱平面图

柱长度方向上模板详图

柱宽度方向上模板详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

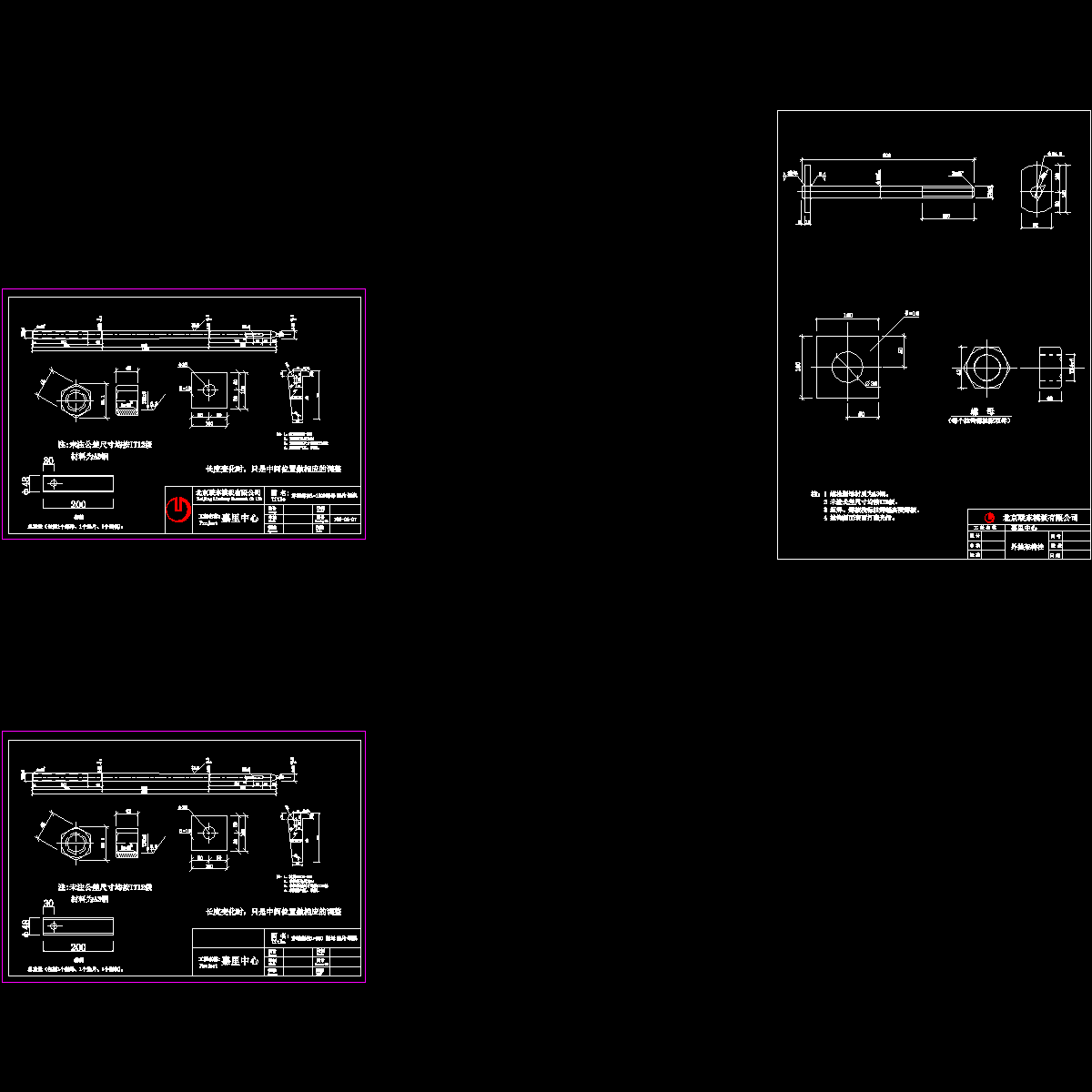

  • q-1穿墙连接螺栓.dwg
    q-1穿墙连接螺栓.dwg

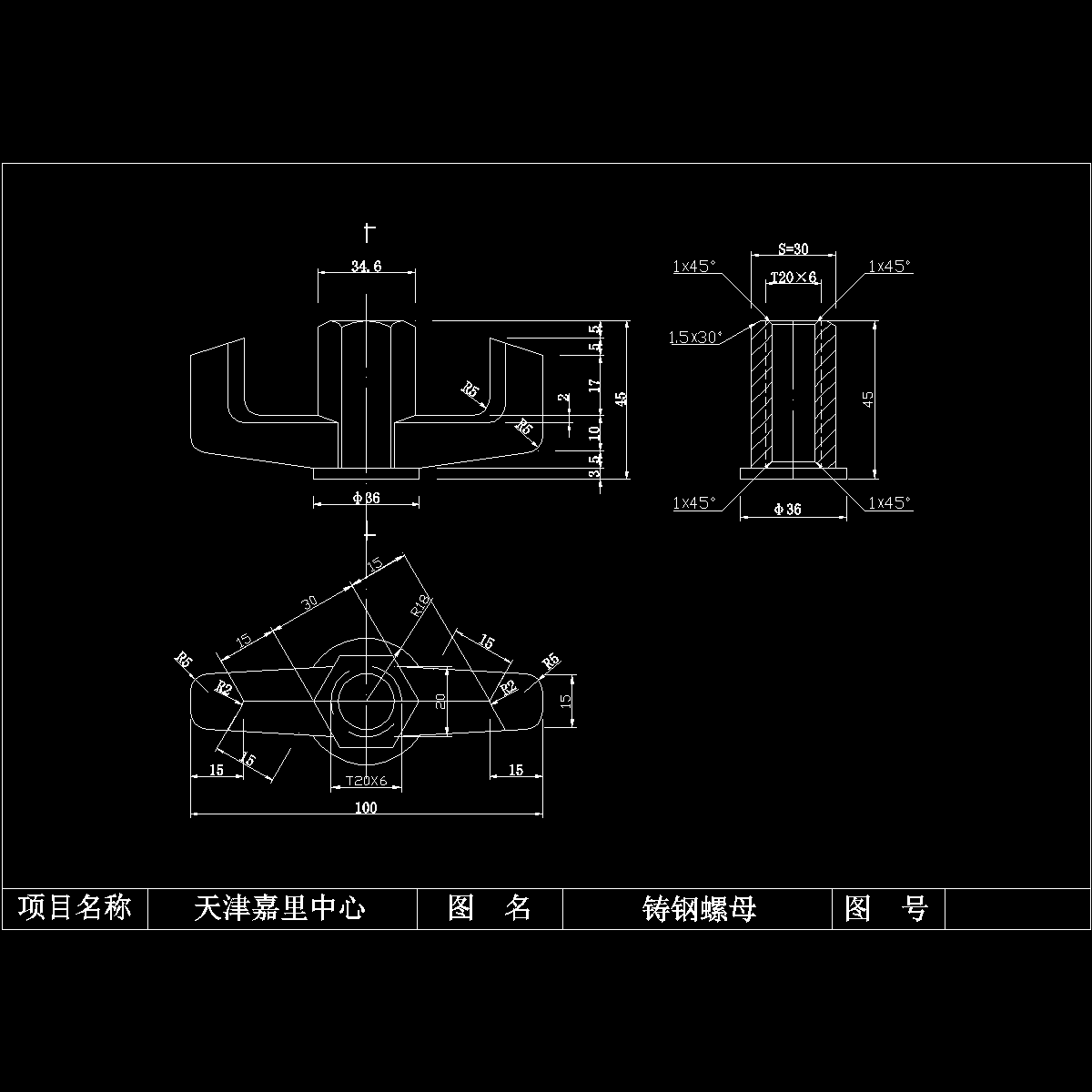

  • q-2铸钢螺母.dwg
    q-2铸钢螺母.dwg

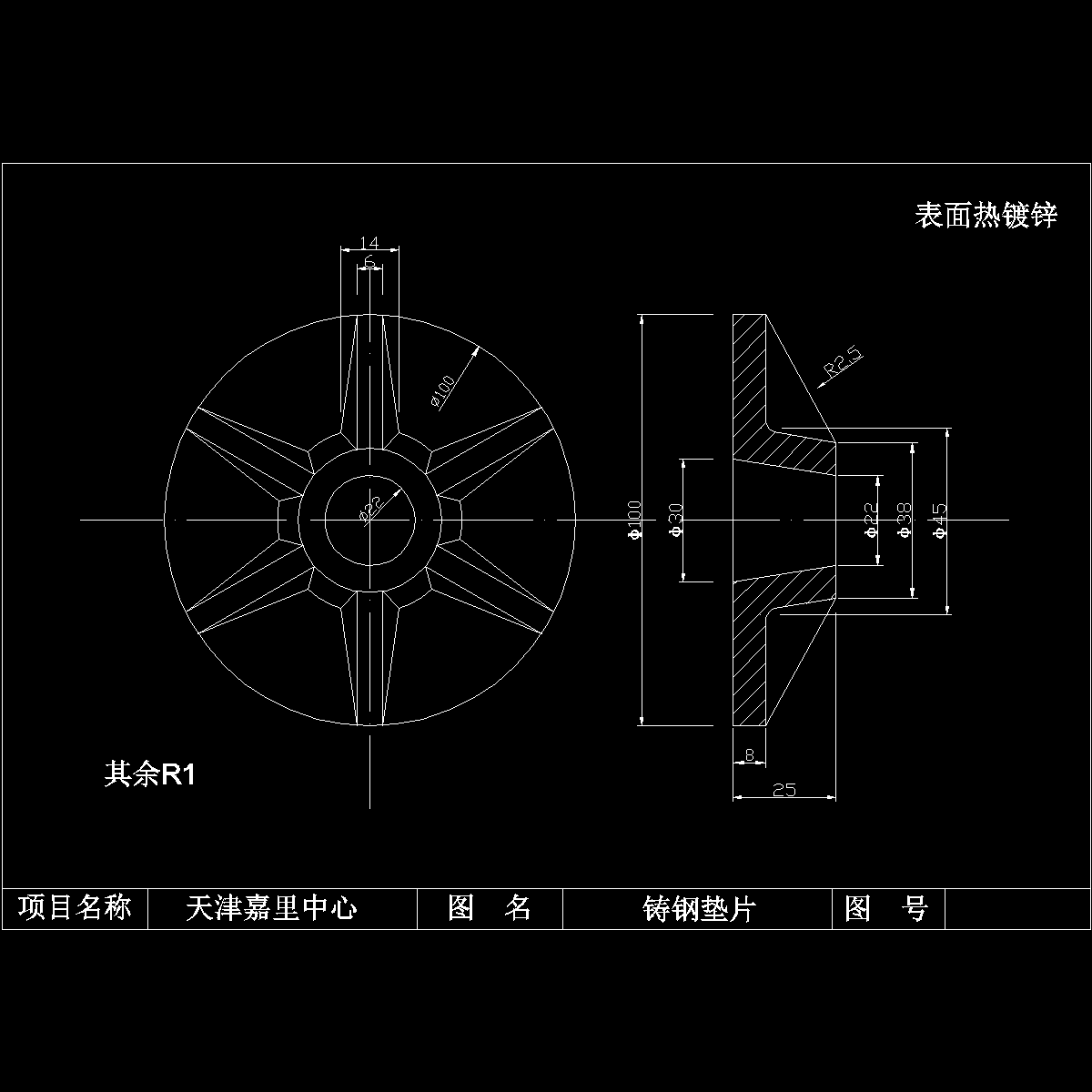

  • q-3铸钢垫片.dwg
    q-3铸钢垫片.dwg

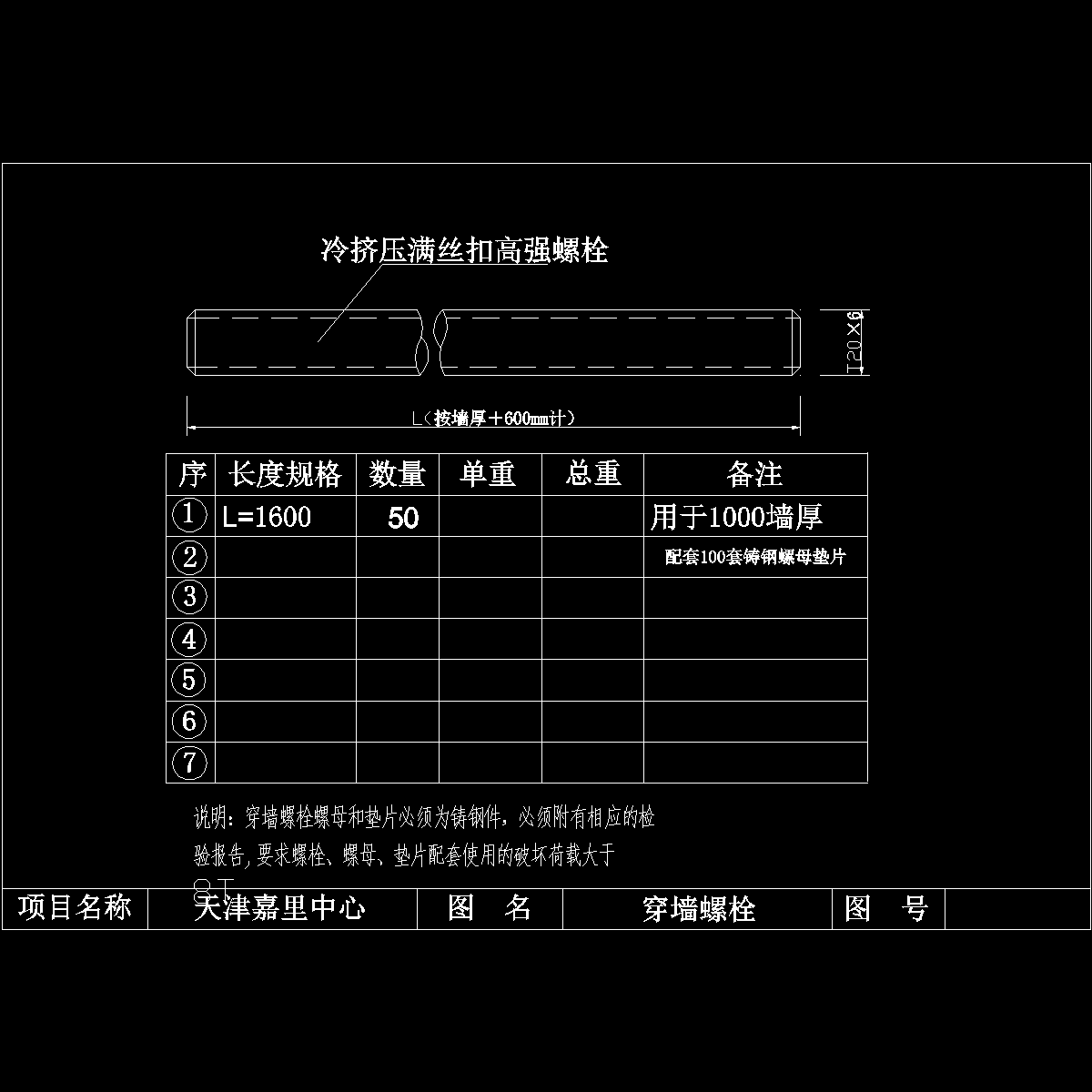

  • 穿墙螺栓850.dwg
    穿墙螺栓850.dwg
以上是部分截图,请下载附件后查看完整高清内容
