7层交通设施售票楼消防系统施工CAD图纸
- 建筑类别：交通建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 地上层数：7层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 地下室用途：设备用房,其它
- 负荷等级：三级
- 防雷等级：第三类
- 火灾保护分级：二级
- 项目所在地：新疆
- 强电设计：电气照明,其它
- 弱电设计： 火灾自动报警系统 ,入侵报警系统,有线电视和卫星接收系统,其它
附件详情
- 1、 电气设计 说明
- 2、消防报警系统图
- 3、消防平面图
- 4、照明平面修改图
- 5、盘管平面修改图
- 6、电视平面修改图
附件详情
该附件是交通设施售票楼
消防系统
施工图纸，总共12张。
项目地上7层，地下1层。设计内容：消防报警系统；照明设计、电视系统等内容。

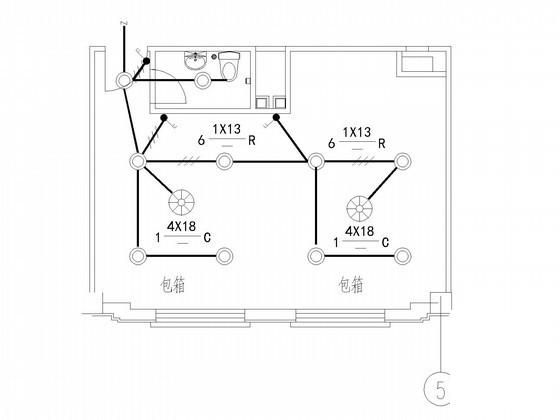

三层照明平面修改图

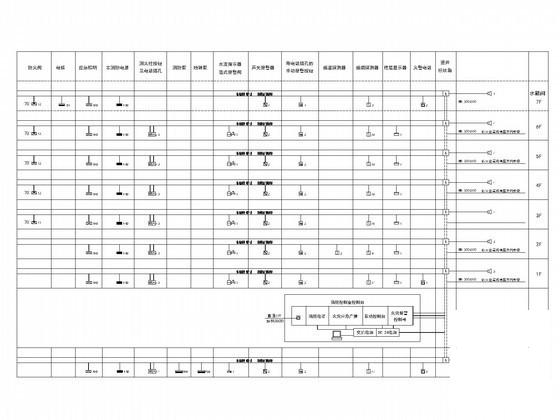

消防报警系统图

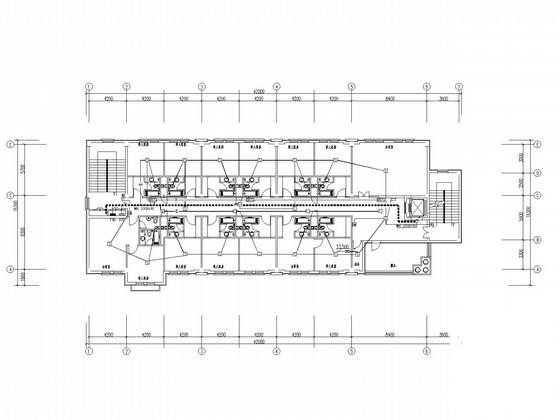

三层盘管平面修改图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

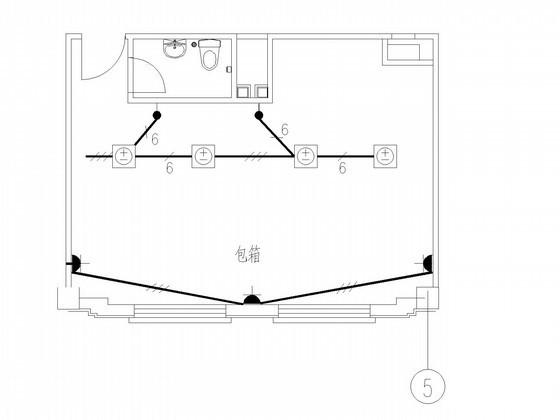

消防施工图纸 - 1 -
消防施工图纸 - 2 -
消防施工图纸 - 3 -
消防施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.35 MB
- 收藏次数：0
-
文件名称：
附件-995856779885876898977.rar
