业务处理三号楼及后勤服务中心消防系统施工CAD图纸

一、项目概要

本建筑为高度<24米的多层建筑

二、设计范围

室内外给水排水及消防设计;

三、系统设计概况

a.给水采用变频水泵供水系统

b.排水系统室内雨、污水分流，污、废水合流(客房卫生间污、废水分流)。室外雨、污分流

c.室内消火栓和自动喷淋系统均由一号楼喷淋泵和消火栓泵引来

d.热水系统由“容积式热交换器”集中供应热水，其热媒为高温水间接加热热水供应点为客房卫生间，采用下行上回的给水方式

d.消防设计参数：

室外消防： 20L/S

室内消火栓： 15L/S

湿式喷淋： 27L/S

5.生活用水量 最高日80m3，最高时10m3， 生活排水量 最高日70m3。

四、施工说明

1.单位:标高以米计,尺寸及管径以毫米计;

2.标高:室内注相对标高,以底层室内地坪为±0.00m，室外地面相对标高见给排水总平面图；±0.00m相当于绝对标4.90m

3.管道标高：压力管道注管中标高,重力管道注管内底标高;室外排水检查井所注标高为检查井出口管道内底标高。污水检查井井底不予落低，但需做好流水槽；雨水检查井井底落低300mm，供清掏之用

4.管材（除特别注明者除外）：给水支管采用建筑给水用PPR(或PE、PEX)塑料给水管。公称压力等级P=1.0MPa热熔连接热水管及热水回水管均采用铜管，硬钎焊所有室内消火栓及喷淋给水管均采用热镀锌钢管，当DN>100时采用卡箍连接其余可用丝扣连接污水管、透气管均采用聚氯乙烯芯层发泡管及其管配件粘接室内雨水管采用内涂塑钢管或钢塑复合管丝扣连接所有污水、雨水排水泵的出水管均采用钢塑复合管丝扣连接室外给排水管道的材质见给排水总体设计图纸要求所有管配件的承压和耐腐等各项性能必须与所连接的管材匹配走道等室内管道的吊支架作法详见《国标图集》03SR417

5.管道坡度：

喷淋管配水干管宜以i=0.002坡度坡向放水阀或立管排水管的排水坡度除特别注明外，应采用下表的通用坡度

6.阀门：

管径≤DN50者采用截止阀

管径≥DN70者采用暗杆契式闸阀

消火栓系统上的阀门应为明杆闸阀或蝶阀

室外埋地管道采用暗杆契式闸阀

水泵出水管道采用消声止回阀

水池进水浮球阀采用薄膜式液压水位控制阀

阀门的工作压力视管道系统压力确定，消防一般为1.6MPa，生活为1.0MPa

7.检查井：

检查井及雨水口均为砖砌，De≤225、H≤1.0M的连接管道采用480x480砖砌检查井；其余均采用600x600砖砌检查井、污水检查井井盖为园形，雨水检查井井盖为方形

8.配件：

检查口：排水立管检查口在底层和顶层距地坪1.00m设置.

伸缩节：按建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-98要求设置

H管： 专用透气立管每隔一层以H管和污水立管连接，连接点在卫生器具上边缘0.15MM的位置阻火圈：De≥110明设排水立管在穿越楼板时应设De≥110明设排水横支管在穿越管道井或管窿时应设明设排水横干管在穿越防火分区隔墙或防火墙时应设有关消防规范或当地消防部门规定必须设置的场所排水立管和排出管：室内各类排水立管和排出管之间必须用两只45°弯头连接;立管在楼层、底层或地下室转弯处均应设置固定支座排水出户管在穿越地下室外墙处均应预埋IV型刚性

防水套管，见国标028404A型

波纹节：给水、消防管穿越变形缝、抗震缝应设不锈钢波纹节

五、图纸展示

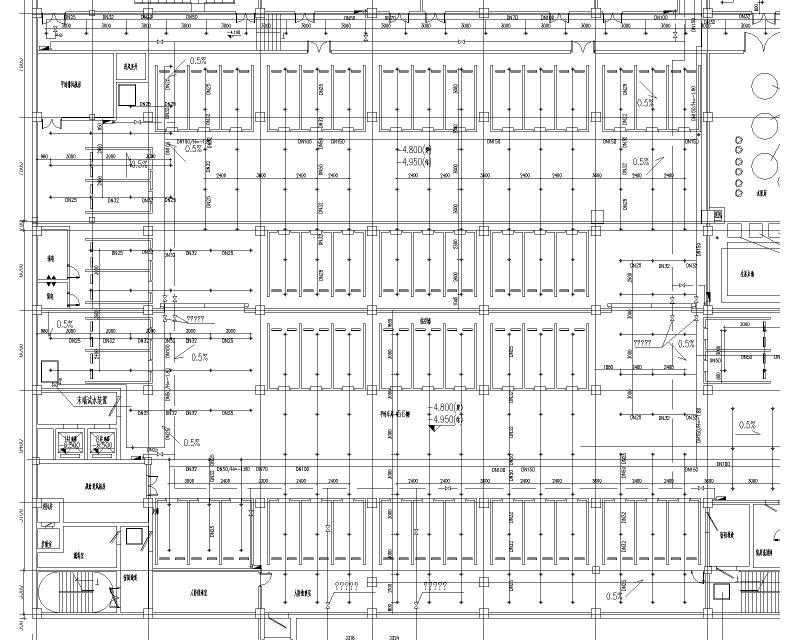

地下层消防平面图(平时车库)

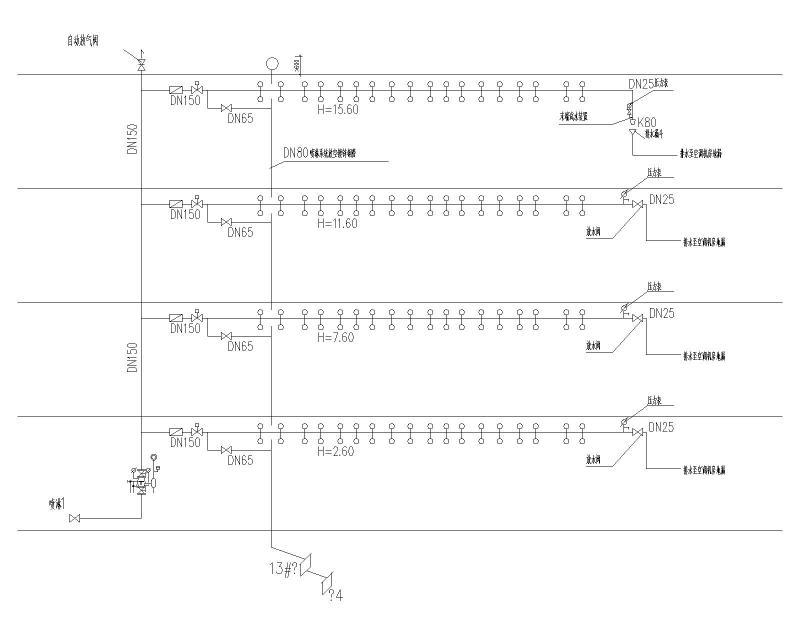

喷淋系统示意图

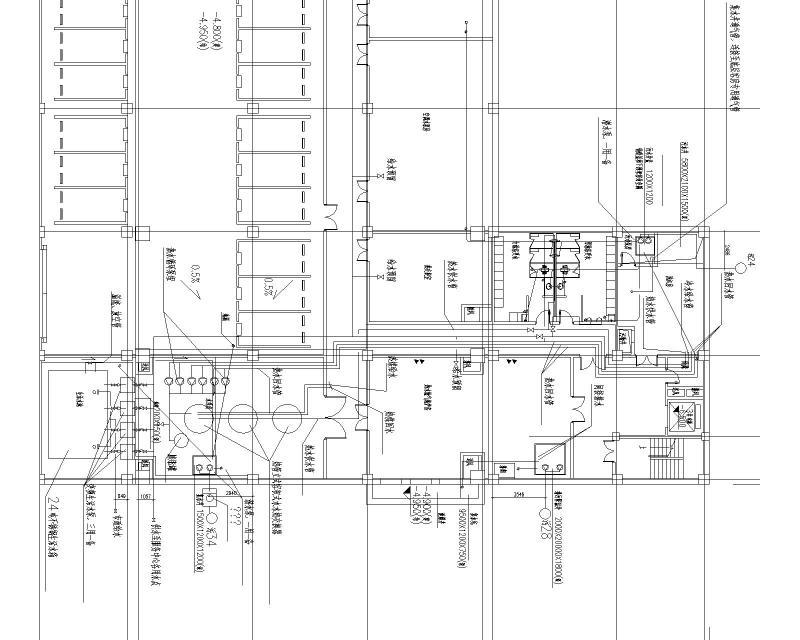

人防平面图

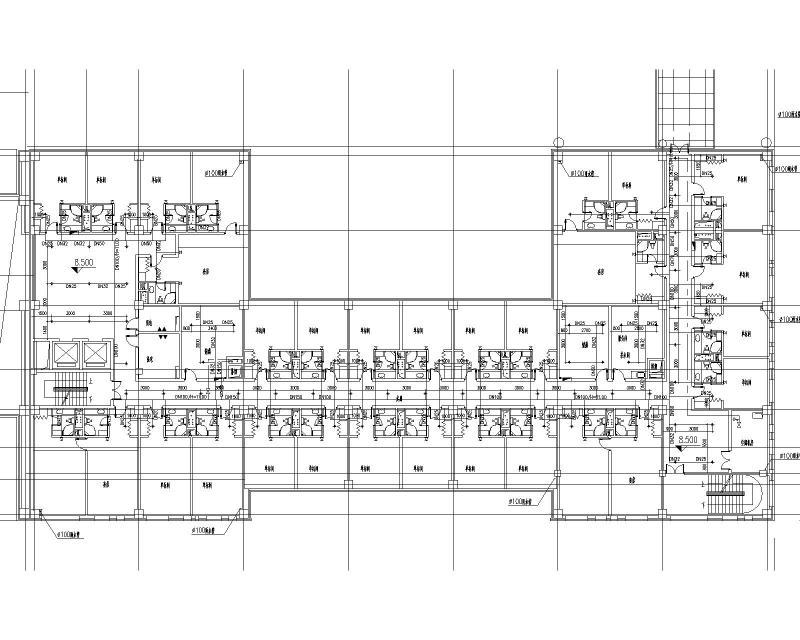

三层消防平面图

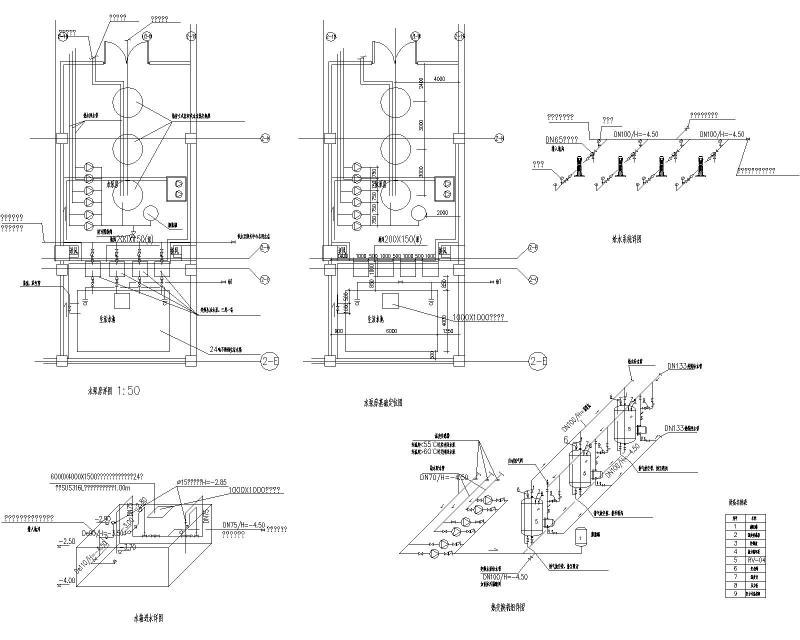

水泵房详图

一层消防平面图
