2层大学纪念馆空调通风系统设计施工CAD图纸

资料简介
赚取积分

设计详细说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计面积：1300平方米
建筑地上层数：2层
图纸设计深度：施工图
参考图纸：13张
设计年代：近代
设计内容：空调,通风,冷热源
冷热源：电动压缩式冷水机组
空调系统：空气-水系统
水系统：单式泵,变流量,双管制,同程式
送风方式：散流器送风
项目所在地：陕西

附件详情

一、项目概要：

该项目为旧楼改造，建筑面积1300平方米，其中空调部分的面积约为770平方米。图纸内容有设计施工说明，图例及主要设备及材料表，空调平面布局图、风机盘管接管示意图、风机盘管剖面图、空调风系统平面图、中央空调立体效果图等...

二、空调系统：

1.冷热源：风冷冷水热泵机组...

2.风系统：采用风机盘管加独立新风形式...

3.水系统：采用一次泵变流量双管制同程式系统...

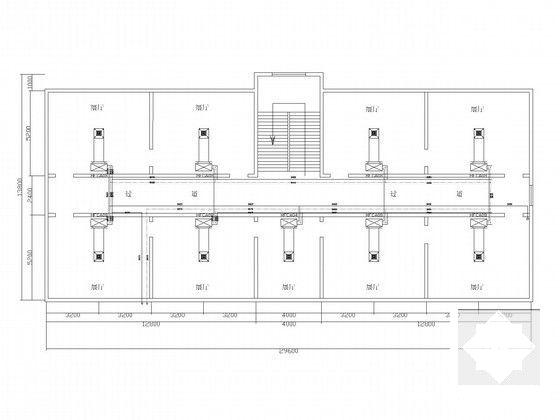

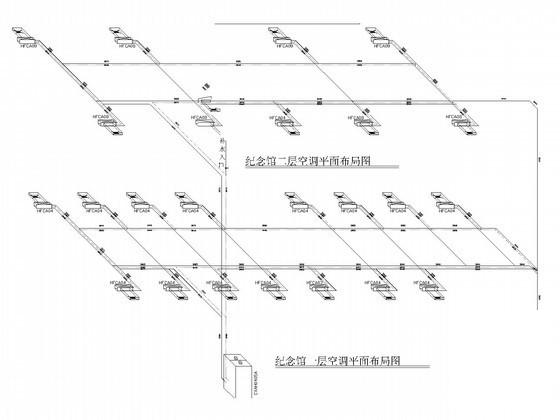

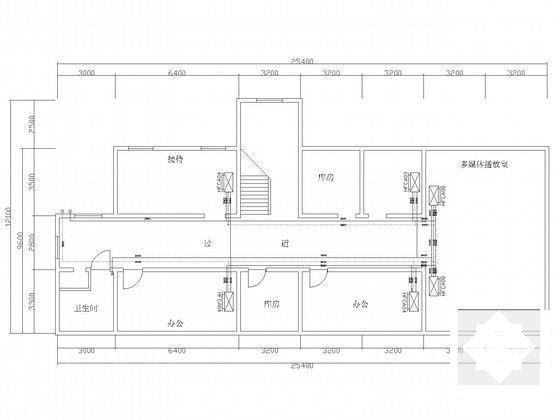

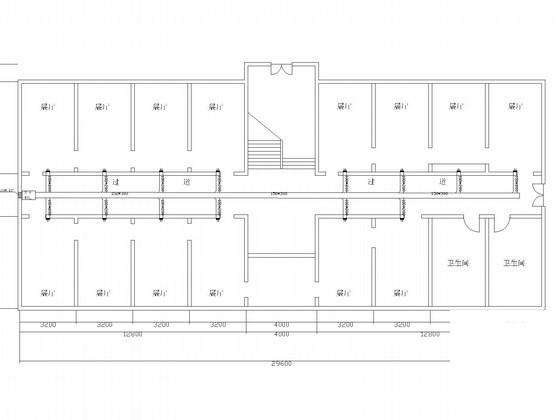

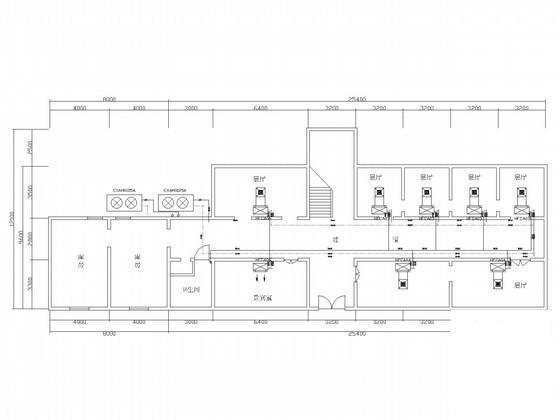

纪念馆空调平面布局图

纪念馆一层中央空调平面布局图

纪念馆二层中央空调平面布局图

纪念馆2二层中央空调平面布局图

纪念馆2一层中央空调平面布局图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
