22层五星级酒店空调通风全套施工CAD大样图

资料简介
赚取积分

设计详细说明：有
建筑类别：宾馆, 酒店
建筑高度类型：高层建筑
建筑设计面积：32000平方米
建筑地上层数：22层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：49张
设计年代：近代
设计内容：空调, 通风, 采暖, 防排烟, 冷热源, 其它
冷热源：电动压缩式冷水机组
空调系统：空气-水系统
采暖系统：热水辐射
水系统：单式泵, 变流量
送风方式：侧面送风, 散流器送风, 其他
节点大样：冷却塔, 集分水器, 风机盘管
项目所在地：山东

附件详情

暖通设计说明
施工说明
图例
主要设备材料表
地下一层通风平面图
空调通风平面图
空调水平面图
机房层风机平面图
水箱间风机平面图
水箱顶风机平面图
核心筒防排烟大样
风机安装剖面图
空调水路系统图
防排烟流程图
制冷机房工艺平面图
制冷机房设备基础平面
冷却塔工艺管线平面
冷却塔基础布置平面
制冷机房工艺流程图
制冷机房剖面图
制冷机房主要设备表
集、分水器大样图
自动控制原理图
游泳池采暖平面图

附件详情

稿件为山东烟台某五星级大酒店空调通风全套设计施工图纸，总建筑面积约32000m^2，酒店共22层，其中地下1层，裙房3层，塔楼18层。建筑高度82.25m；建筑耐火等级地上地下均为一级，建筑类型为一类建筑。

设计范围：建筑内的舒适性中央空调系统设计，通风及防排烟系统设计，以及游泳馆地板采暖设计。

空调形式及气流组织：
1、全楼采用风机盘管加新风的系统形式；游泳馆及裙房的新风机采用全热回收型新风换气机，标准层客房的新风机采用吊顶式空气处理机组……
2、游泳馆通风空调系统采用直流式系统，机组选用了一台BCFP型热回收空调机组……
3、标准客房、大堂及包间的气流组织均采取侧送上回的方式，各室内机均设独立的控制器以控制各房间的温度……
4、其他各功能房间的气流组织均采取上送上回的方式，送风口采用方形和圆形散流器，回风口采用门铰式侧壁格栅风口……

，图纸共49张。

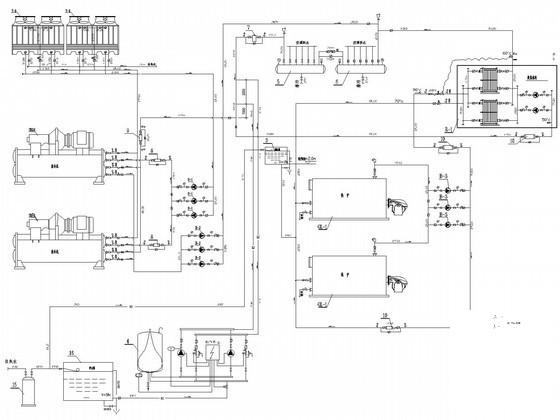

制冷机房工艺流程图

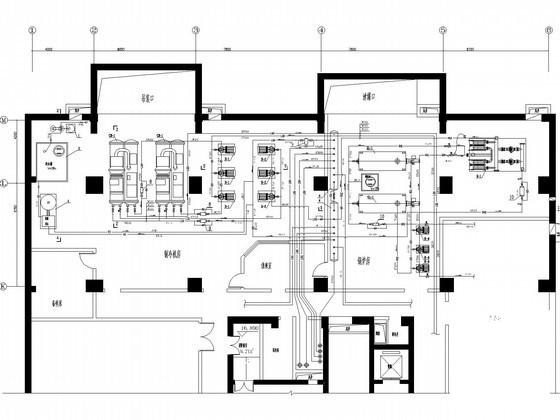

制冷机房工艺平面图

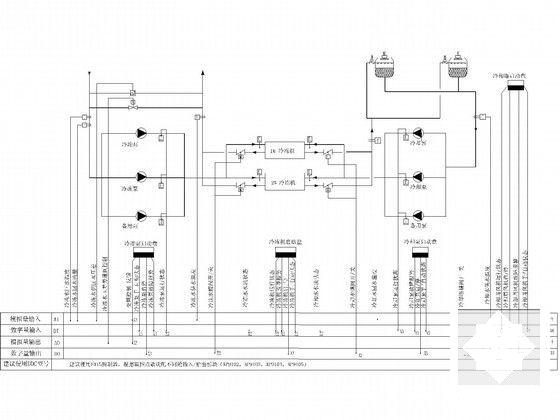

制冷系统控制原理图

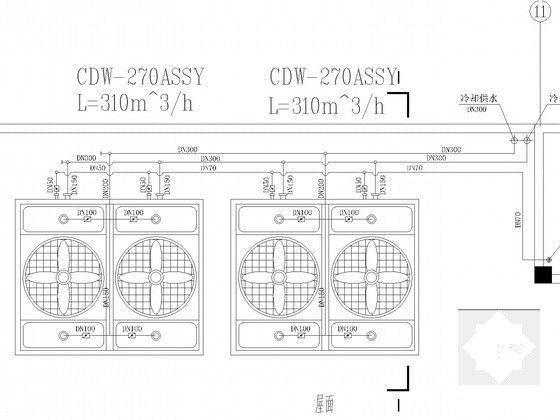

冷却塔工艺管线平面

锅炉房管道连接剖面

空调水系统图

水箱间风机平面图

餐厅通风平面大样

标准层空调水平面图

风机安装剖面图

多功能厅空调平面大样

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
