超高层办公大厦空调通风全套施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:办公,商业,其他
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:116289.9平方米
  • 建筑地上层数:39层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:60张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:单式泵
  • 送风方式:侧面送风,散流器送风,其他
  • 节点大样:冷却塔
  • 项目所在地:广东

附件详情

  • 资料目录
  • 主要设备材料表
  • 空调、通风工程施工图设计总说明
  • 空调、通风工程安装通用说明
  • 空调、通风设计统一图例.术语
  • 制冷机房水原理图
  • 空调冷冻供回水原理图塔楼办公层新风排风原理图
  • 核心筒防烟楼梯间及合用前室加压送风原理图
  • 地下室及裙房防烟楼梯间加压送风原理图
  • 排烟原理图
  • 地下层暖通平面图

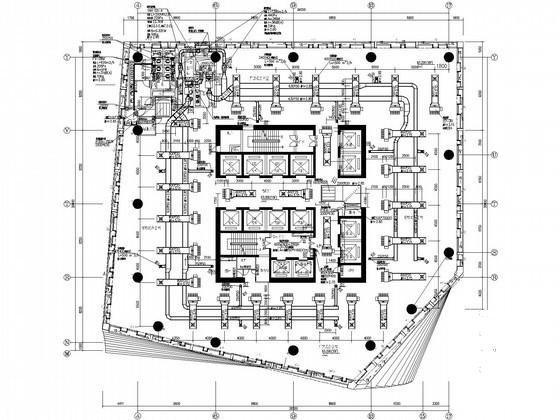

  • 风管平面图
  • 水管平面图
  • 屋顶暖通平面图
  • 电梯机房层暖通平面图
  • 制冷机房设备布置平面图
  • 制冷机房管道布置平面图
  • 制冷机房剖面图
  • 难层热交换机房设备布置平面
  • 避难层热交换机房管道布置详图
  • 板换水原理图
  • 空调机房平剖面图
  • 人防战时通风设计说明
  • 防护单元战时通风原理图
  • 地下三层人防区平时通风和防排烟平面图
  • 地下三层人防区战时通风平面图
  • 护单元口部通风大样图

附件详情

稿件为广州某超高层发展大厦空调通风设计全套施工图纸,某知名设计院设计。大厦总占地面积约14929.5m2,总建筑面积约116289.9m2,建筑高度170米。地面由5层裙楼及一栋39层塔楼构成;其中裙楼首层,二层及三层为对外商业,裙楼四、五层、塔楼6~39层为甲级办公。十四层、二十九层为开敞式避难层。地下3层,主要用途为汽车停车库,设备房;设有水池、水泵房,制冷机房,变配电房、发电机房、干湿垃圾房、其它辅助及配套用房等;地下第三层设战时二等人员掩蔽人防区域。

设计内容:
1.全楼夏季空调系统设计及相关工艺配合预留,包括冷热源机房设计。1~3层商业和四层以上办公分设两套制冷系统。
2.全楼通风、防排烟设计。
3.地下室人防通风设计。

空调风系统:空调风系统包括采用立柜式的低风速单风道全空气系统及采用风机盘管加新风的空调系统。气流组织根据不同功能要求、建筑形式,设计也具多样性,包括上送上回、上送风侧回风、侧送风下回风等。具体为……

,图纸共60张。

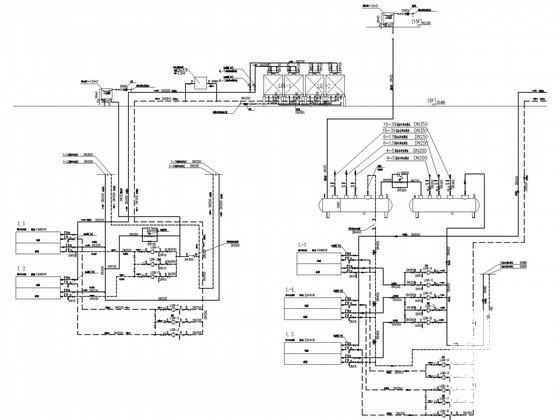

制冷机房水原理图

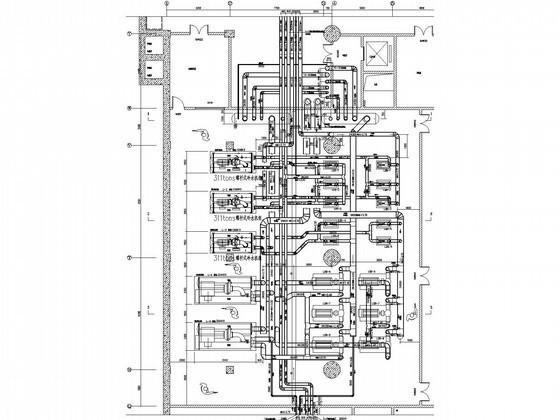

地下二层制冷机房管道布置平面图

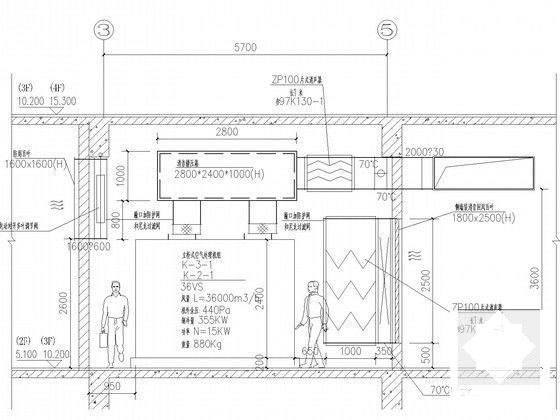

空调机房剖面

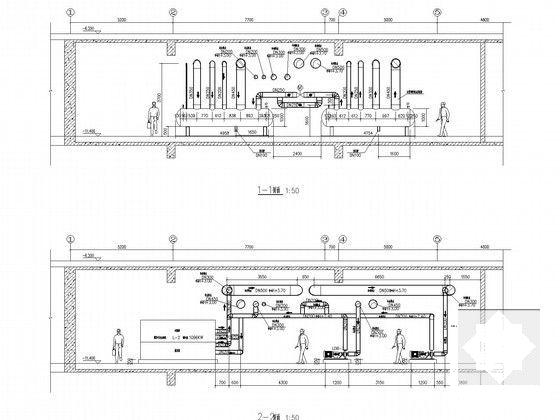

制冷机房剖面图

防护单元口部通风大样图

板换水原理图

屋顶冷却塔布置平面

排烟原理图

空调冷水供回水原理图

十四层避难层热交换机房管道布置平面

空调机房详图

管道平面大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 通风空调施工 - 1
    通风空调施工 - 1
  • 通风空调施工 - 2
    通风空调施工 - 2
  • 通风空调施工 - 3
    通风空调施工 - 3
  • 通风空调施工 - 4
    通风空调施工 - 4
  • 通风空调施工 - 5
    通风空调施工 - 5
  • 通风空调施工 - 6
    通风空调施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
