小学教学楼通风空调及防排烟设计CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育,文化
• 建筑高度类型：多层建筑
• 建筑设计面积：14758.36平方米
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 空调系统：全空气系统
• 送风方式：散流器送风
• 项目所在地：广东

附件详情

• 空调通风工程设计与施工说明
• 图例及系统编号
• 通风防排烟 系统图
• 负一层、一层通风防排烟平面图
• 二层通风防排烟平面图
• 三层通风防排烟平面图
• 四层通风防排烟平面图
• ......

附件详情

一、项目概要：
该项目位于广东省阳江市，项目地下一层为设备用房，地上四层，包括教学及辅助用房、行政办公用房、食堂、教工宿舍、图书馆及文体用房。建筑面积14758.36m2......
二、空调系统：
1.除食堂以外的所有空调区域均预留分体空调。
2.食堂设计变制冷剂流量多联机系统......
三、通风系统：
1.生活、消防水泵房，高、低压配电房为及机械通风，其他为自然通风。
2.操场设计机械排风系统，换气次数大于3次/时，排风机采用壁式轴流风机，直接安装在操场外墙顶部......
四、防排烟系统：
地下室内走道长度超过20米，设计机械排烟系统，排烟量按内走道地面面积的60m3/h设计，且风机风量不小于7200m3/h.....

图纸共10张

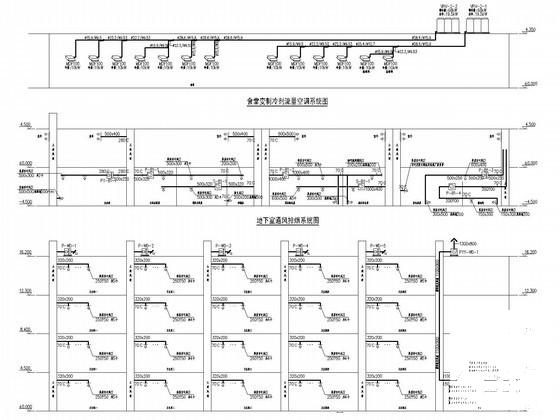

通风防排烟系统图

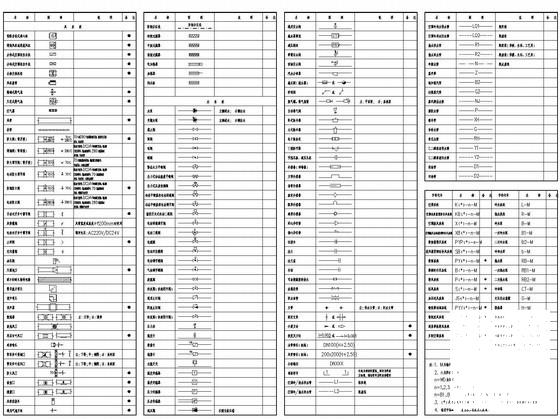

图例及系统编号

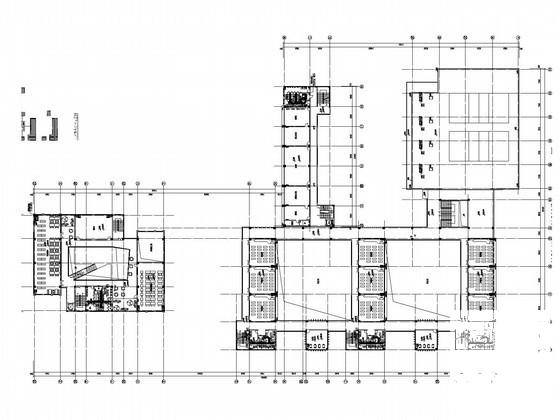

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
