32层商业、科研综合大楼暖通设计施工CAD图纸

占地面积为19178平方米，总建筑面积154457平方米，计容面积111732平方米，不计容面积42725平方米，其中主塔楼A座建筑高度148.2米，B座建筑高度81.6米。本项目功能为商业、科研厂房。

本项目由A座（超高层建筑）、B座（高层建筑）二座组成，其使用功能均为厂房。其中：A座地上32层，十二层和二十四层为消防避难层；B座地上18层。A、B座之间一层为架空车库。地下共3层，主要功能为车库、设备房，停车数1169辆。建筑总高度为148.2米，属一类高层建筑。项目耐火等级一级，结构选型为框架核心筒结构、框架剪力墙结构，设计使用年限为50年，建筑物抗震烈度按7度设防。

根据业主使用要求,A、B塔楼科研厂房空调系统配置如下：

公共部分及新风系统设独立的集中供冷系统，科研厂房区域内空调系统为多联机空调系统。

A、B塔楼科研厂房新风及公共部分合用一个集中供冷系统，冷冻机房设置在地下三层。

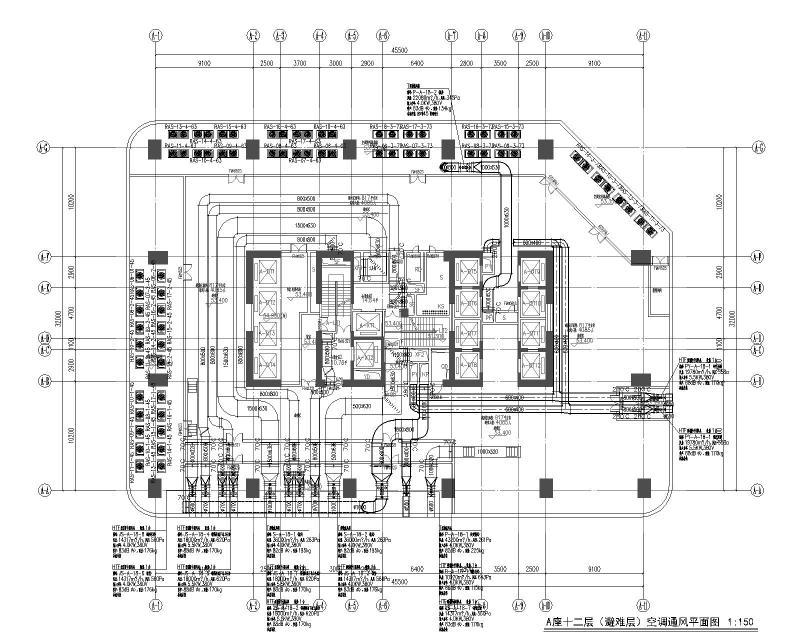

A座避难层空调通风平面图

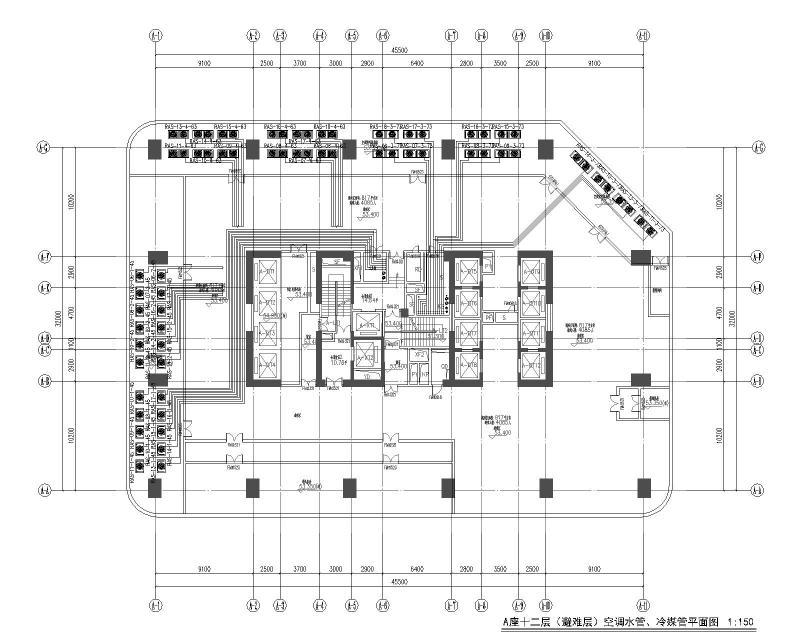

A座十二层（避难层）空调水管、冷媒管平面图

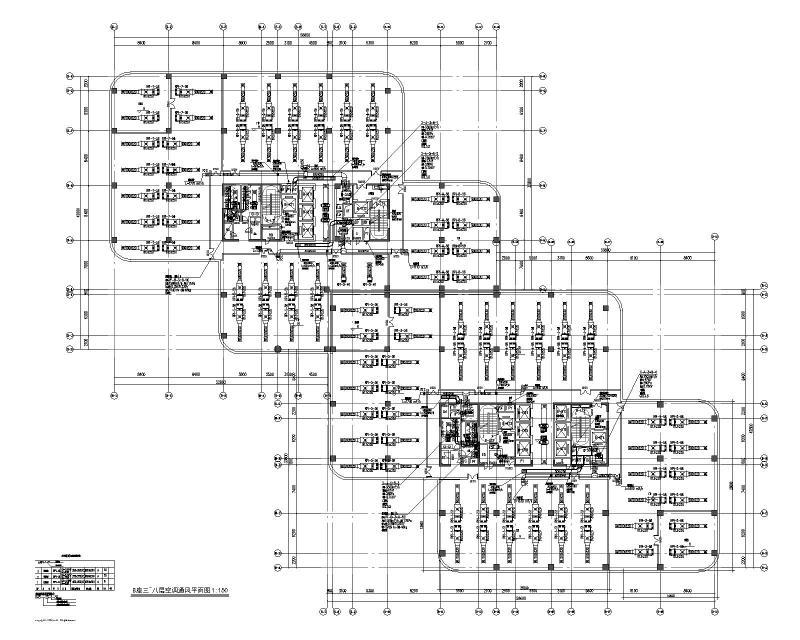

B座三~八层空调通风平面图

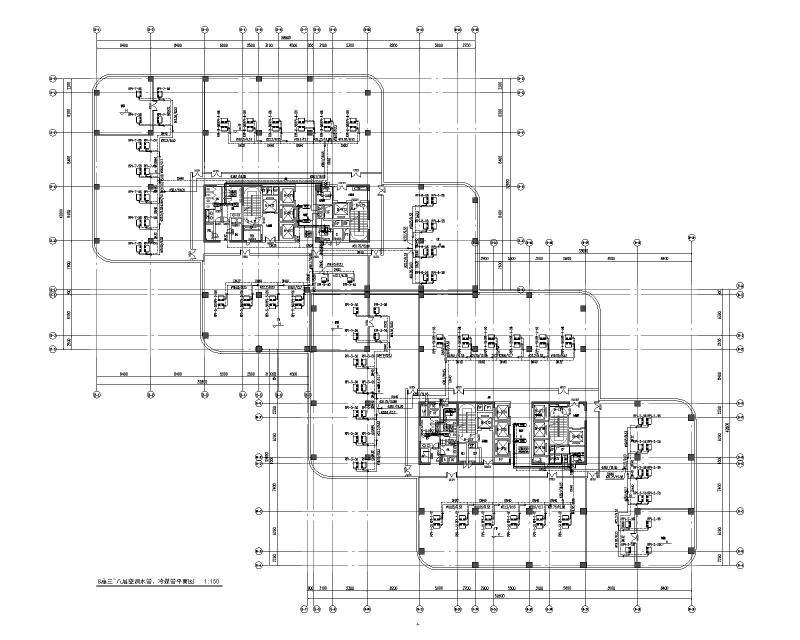

B座三~八层空调水管、冷媒管平面图

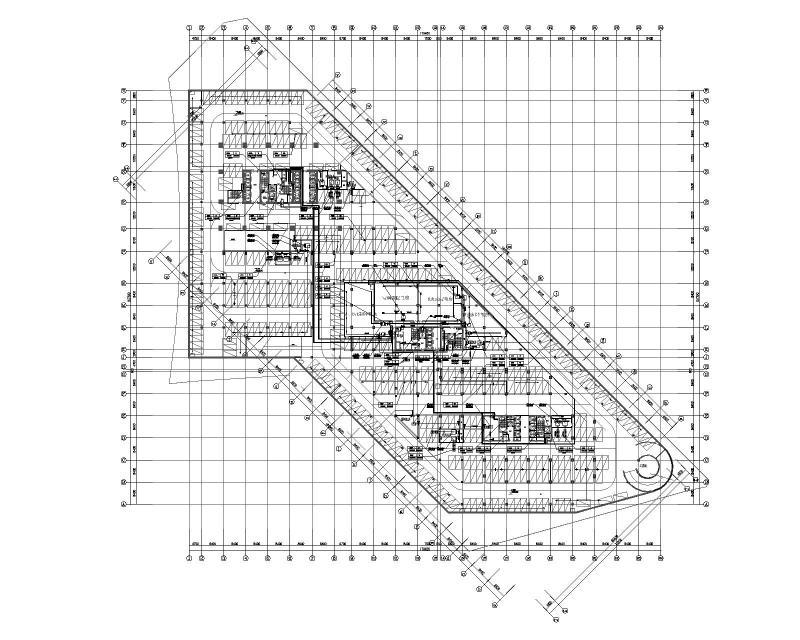

地下三层管道平面图

一层通风空调平面图

B座空调新风、排风系统示意图

空调机房及换热站水系统原理图
