6层4000平医院散热器采暖施工CAD图纸
- 设计详细说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：4000平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计内容：采暖
- 采暖系统：散热器供暖
附件详情
该资料按tg/th=95/70 C热水采暖计算，选用灰铸铁 SC(WS)TZY3-6-6型散热器。采暖干管及立管采用焊接钢管(管径用DN表示),.采暖阀门采用截止阀.
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

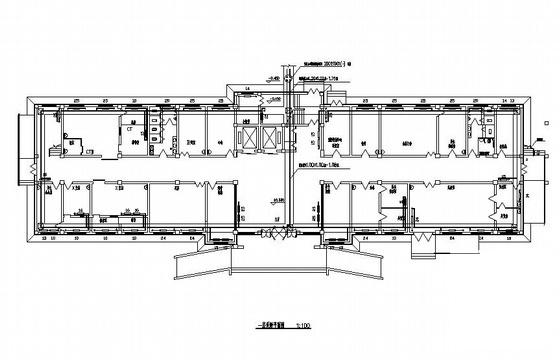

散热器采暖图纸 - 1 -

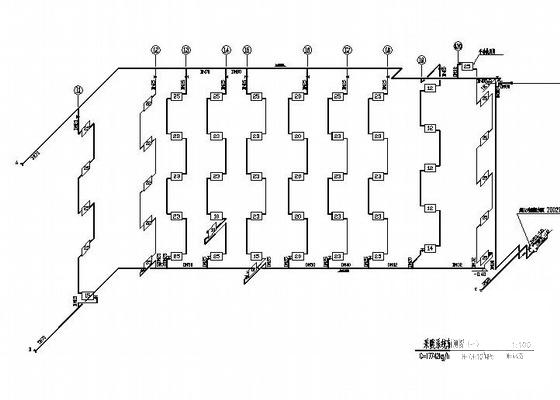

散热器采暖图纸 - 2 -

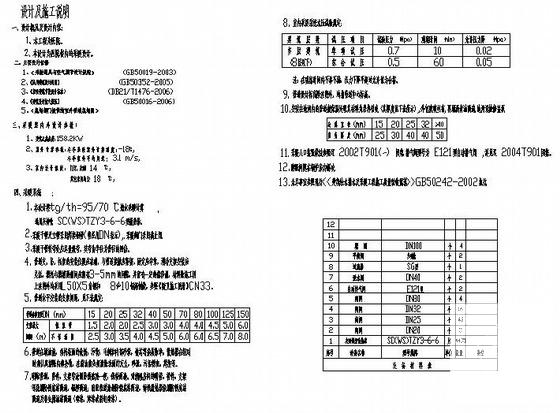

散热器采暖图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：0.39 MB
- 收藏次数：0
-
