16层住宅楼采暖设计施工CAD图纸（散热器供暖）
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：16层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 设计内容：采暖
- 采暖系统：散热器供暖
附件详情
- 采暖管道布置及通风平面图
- 电梯机房通风及楼梯前室加压送风平面图
- 采暖系统主立管及加压送风系统图
- 采暖系统主立管图

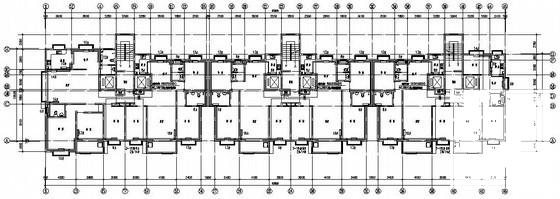

- 采暖通风平面图
- 采暖系统图
- 管井详图
附件详情
本稿件为高层住宅楼采暖设计施工图，该资料包括采暖通风设计，地上16层。本建筑采暖热媒为80/55°C热水，由外网引入，各系统热力入口均带热量表。采暖方式采用集中供暖分户热计量，每个单元为一独立系统。
，图纸共9张。

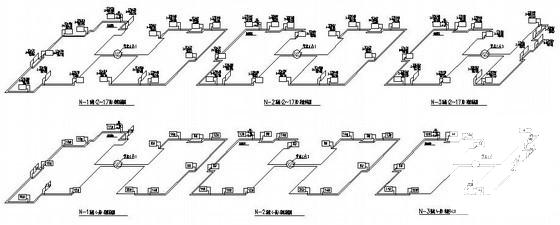

采暖系统图

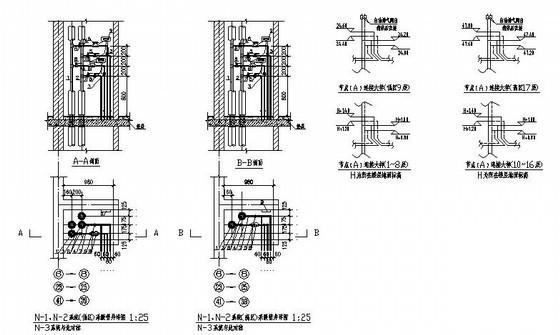

采暖管井详图

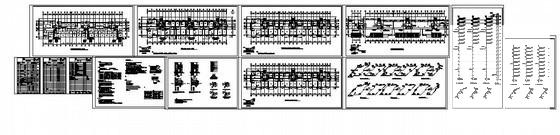

施工设计图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅楼采暖设计图纸 - 1 -
住宅楼采暖设计图纸 - 2 -
住宅楼采暖设计图纸 - 3 -
住宅楼采暖设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
