25层酒店式公寓空调施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计内容:空调,通风,防排烟

附件详情

图纸为酒店式公寓空调施工图。地下一层为汽车库和设备用房,地上三层商铺,二十五层酒店式公寓。地下车库设置机械排风系统,进风由车库入口自然补风,卫生间排风采用窗式排气扇。商场设置新风机组加风机盘管空调系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

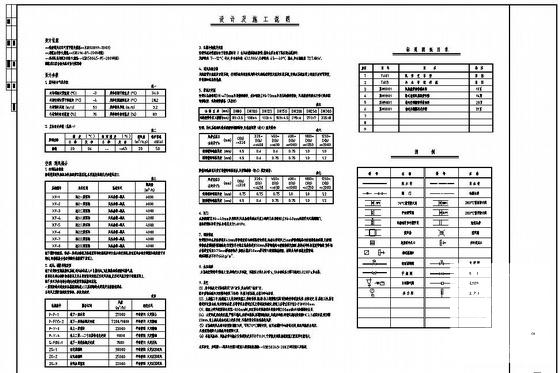

  • 酒店式公寓图纸 - 1
    酒店式公寓图纸 - 1

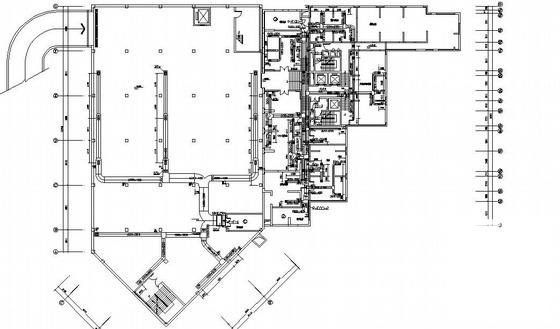

  • 酒店式公寓图纸 - 2
    酒店式公寓图纸 - 2

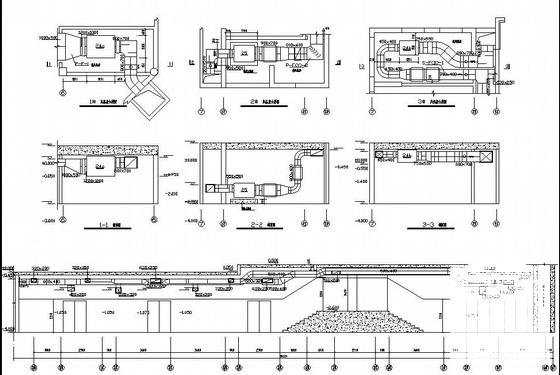

  • 酒店式公寓图纸 - 3
    酒店式公寓图纸 - 3

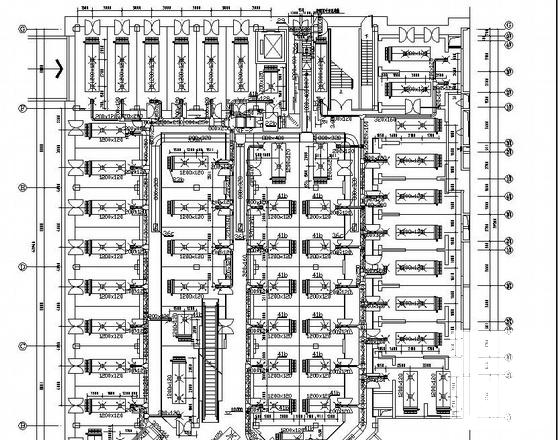

  • 酒店式公寓图纸 - 4
    酒店式公寓图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
