5层办公楼采暖CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计内容:采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖

附件详情

热媒:95-70°C低温热水,由市政热网直接供给。系统:本建筑采暖共分为R-1,R-2,R-3三套采暖系统:R-1采暖系统采用垂直单管上供下回同程式。R-2采暖系统采用垂直单管三通阀跨越上供下回同程式。R-3采暖系统采用垂直单管上供下回同程式。总采暖节能计算面积7000m2,采暖热指标31W/m2。采用YTL/701/1.0-600型铜铝复合散热器。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

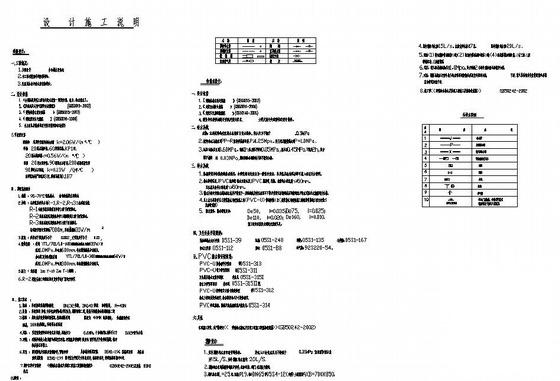

  • 办公楼采暖施工图 - 1
    办公楼采暖施工图 - 1

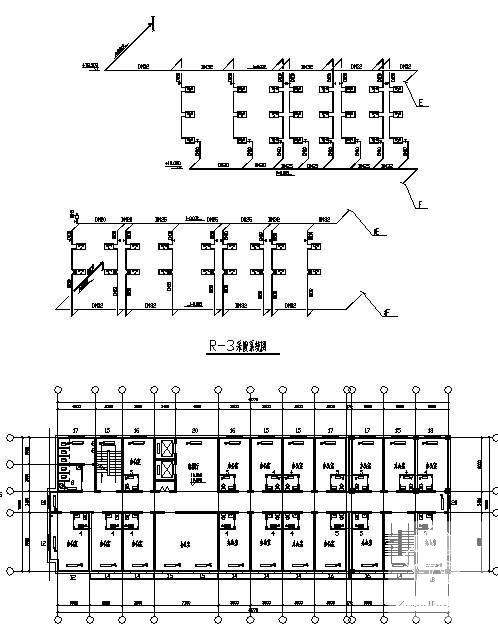

  • 办公楼采暖施工图 - 2
    办公楼采暖施工图 - 2

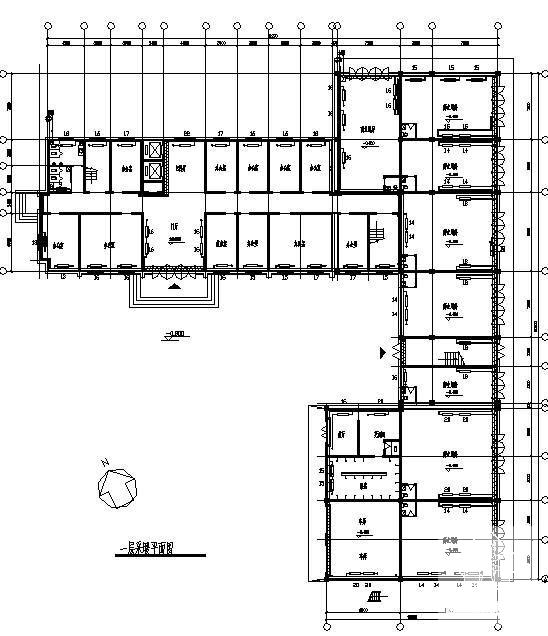

  • 办公楼采暖施工图 - 3
    办公楼采暖施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
