9层百货商城空调通风设计竣工图_CAD

资料简介
赚取积分

设计详细说明：有
建筑类别：办公,商业,餐饮
建筑高度类型：高层建筑
建筑地上层数：9层
建筑地下层数：1层
图纸设计深度：竣工图
参考图纸：48张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源,动力,机房,其它
冷热源：溴化锂吸收式机组
空调系统：全空气系统,空气-水系统
节点大样：风机盘管,空气处理机组,管道支吊架
特殊系统：空调电气系统
项目所在地：黑龙江

附件详情

空调系统设计施工说明
图例及设备表

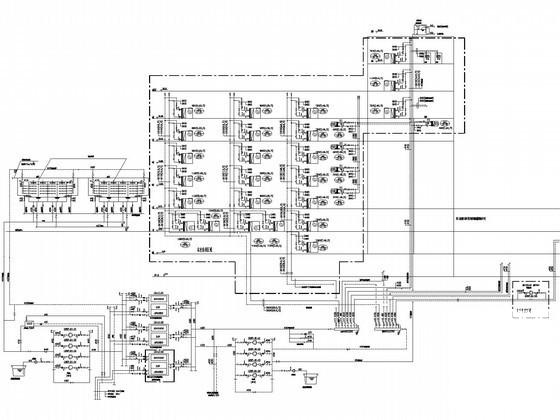

空调水系统图
蒸汽系统图
空调、通风系统图
值班采暖系统图
防排烟系统示意图

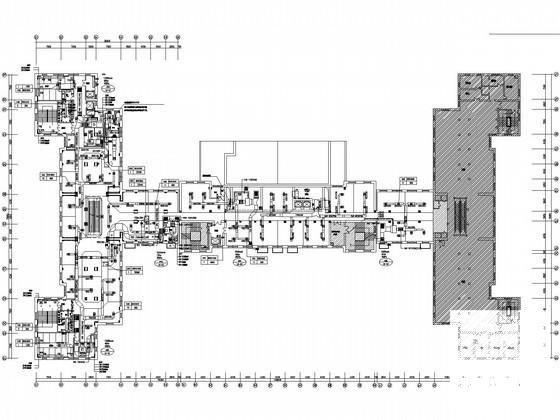

空调平面图
空调水平面图
水泵房平面图
制冷机房平面图
空调机房大样图

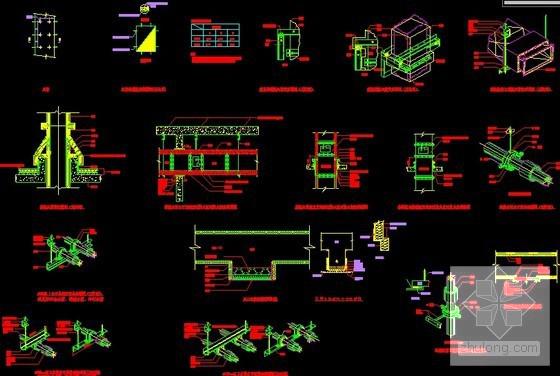

空调系统安装大样图
空调电气设计说明及图例
空调电气平面图
制冷机房空调电气改造平面图
地下水泵房空调电气平面图
空调风柜及排风机控制原理图
排风及排烟风机控制原理图
厨房补风和排油烟风机控制原理图
楼梯加压风机控制原理图
风幕机控制原理图
电加热风幕机控制原理图

附件详情

稿件为哈尔滨某百货商城改造工程空调通风设计竣工图纸；由国内某知名设计院设计。工程原来是大酒店现改造为百货，改造建筑面积14983平方米，其中一层至六层用于百货卖场，七层为纤体及餐饮区，八层为员工餐厅，九层为百货办公区，另有少量设备房、货仓等用房。

设计内容：改造区域空调、通风及防排烟设施设计，并使其配合室内装饰之需要。以及为改造区域的空调通风及消防排烟设备提供独立的控制系统设计。

空调方式：百货卖场采用空气处理机集中送风的全风道空调系统，空气处理机（AHU）安装在的空调机房内，新风由外墙百叶或新风管井提供，新风量标准为每人不小于30立方米/小时。小隔间办公室房间采用风机盘管+新风的空调方式，新风需经过处理再引入每台风机盘管……

，图纸共48张。

空调水系统图

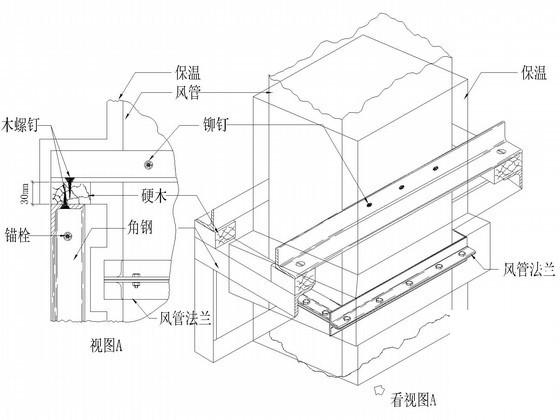

垂直保温风管支承详图

空调系统安装大样图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
