30838平米2层大型商城空调通风系统设计施工CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：30838平方米
地上层数：2层
地下层数：1层
图纸设计深度：施工图
参考图纸：6张
设计年代：近代
设计内容：空调,通风
空调系统：空气-水系统,制冷剂系统
水系统：单式泵,变流量,双管制,异程式,闭式
送风方式：散流器送风
项目所在地：湖北

附件详情

一、项目概要：

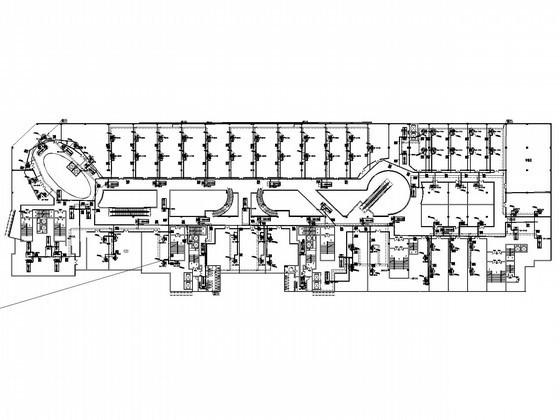

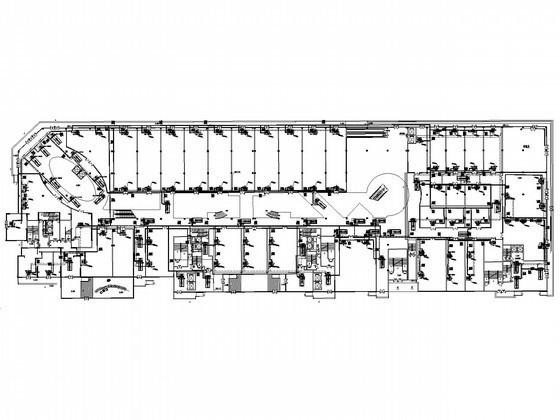

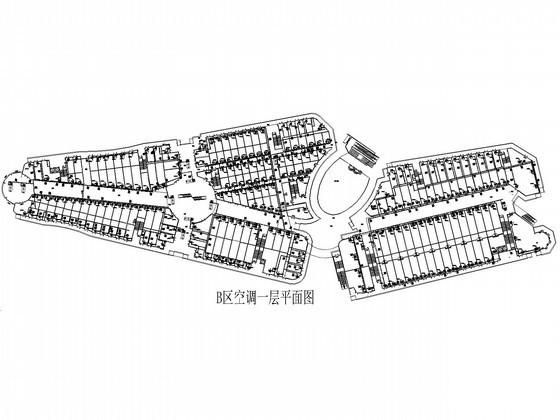

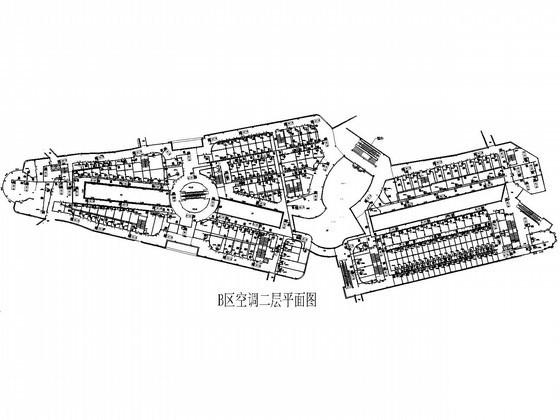

该项目为湖北一商城二期期建设工程－ B区，C区空调系统工程，B区总空调面积18136平方米左右，分两层；C区总空调面积10351平方米左右，分两层；地下层总空调面积2351平方米左右。图纸内容有设计施工说明，空调平面图等

二、空调系统：

1.冷热源：风冷模块式涡旋压缩机机组...

2.风系统：新风机加风机盘管的空调系统，多联机系统...

3.水系统：一次泵负荷侧变流量两管制闭式循环系统，水系统立管为异程式...
