14层北方快捷酒店供暖全套CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:12453平方米
  • 建筑地上层数:14层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 设计内容:采暖
  • 采暖系统:散热器供暖

附件详情

  • 资料目录 采暖设计说明 .图例
  • 供暖原理图
  • 采暖系统图
  • 管道安装层平面布局图
  • 十四层采暖管道平面布局图
  • 四-十四层暖气片安装平面布局图

附件详情

该项目建筑面积12453平方米.地面建筑14 层。地面高度52.5米.供暖层为4-14层。供暖面积9784平方米,采暖热负荷320.346千瓦,热指标为31.48瓦每平方。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

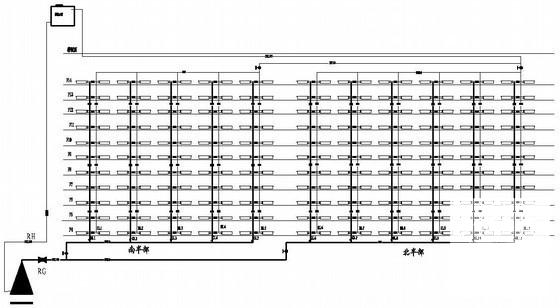

  • 快捷酒店供暖图纸 - 1
    快捷酒店供暖图纸 - 1

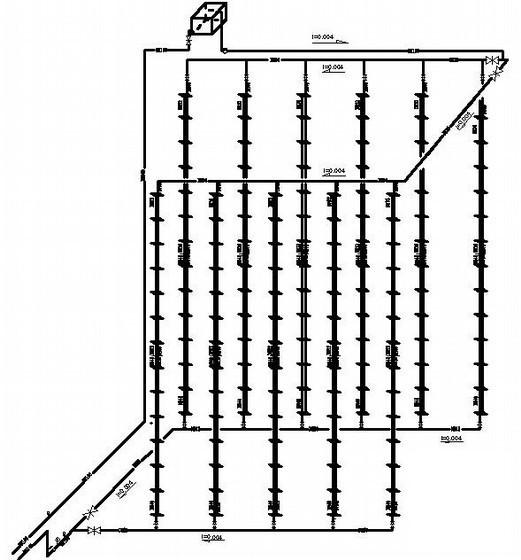

  • 快捷酒店供暖图纸 - 2
    快捷酒店供暖图纸 - 2

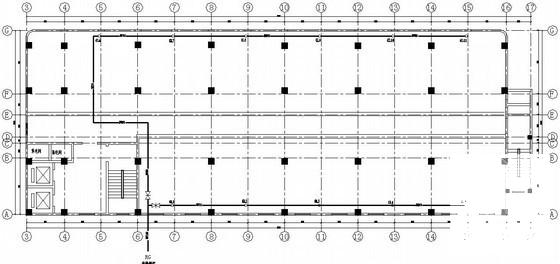

  • 快捷酒店供暖图纸 - 3
    快捷酒店供暖图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
