公共教学楼给排水_CAD

一. 设计范围:

1. 该资料范围包括室内给水工程、饮用水工程、排水工程、雨水工程及消防工程的施工图设计。

2. 该资料给水管道做到出外墙1.5米处,排水管道做到第一个检查井处。

二. 系统说明:

(一). 生活给水系统:

1.水源:市政自来水,管网供水压力0.5MPa。

2.室外给水系统:根据甲方提供的资料,从地块西侧的生活区引入一根DN150的市政给水管,市政给水

压力0.5MPa。

3.室内生活给水系统不分区,均由市政供水。

为保证入户管供水压力不大于0.35MPa,在室外水表井内设置减压阀,阀后压力不大于0.35

MPa。各层压力大于0.20的横干管上设置减压阀(自带过滤器)。

4.生活给水计量方式

院区引入管上设总水表计量。

本楼引入管设室外水表井计量。

(二). 饮用水系统

饮水各层设有开水间,每个开水间设冷热两用全自动净化电开水器,(TDK-IVV=150L,N=12kW)

开水器须带有保证使用安全的装置。接至电热水器的进水管上应设弹簧止回阀,且应有不

小于0.4m长的金属管道过渡,电气专业预留电热水器插座。

(三). 排水系统

1.该项目室内排水系统采用污废合流制。

污废水排出室外后均应经过化粪池处理后排至市政污水管网。化粪池的污水停留时间24小

时,化粪池的清掏周期为1年。

2.污、废水重力自流。

3.本项目仅设置伸顶透气管。

(四). 雨水系统:

q=766.82(1+0.78lgP)

(t+3)0.63

三.图纸展示

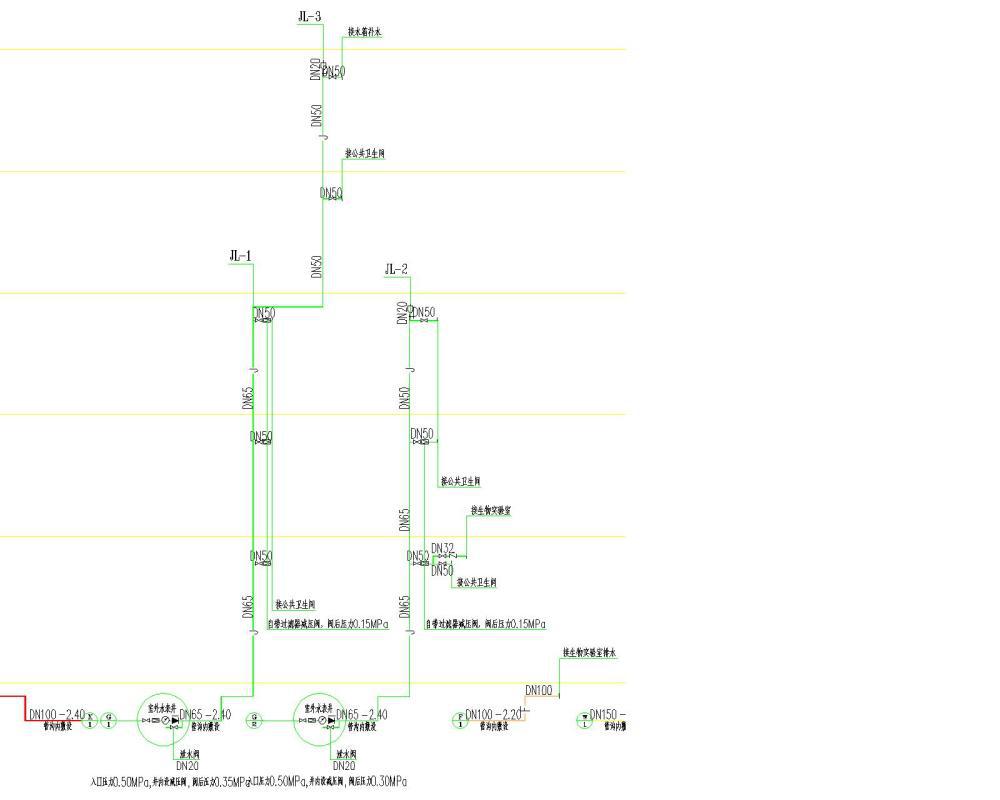

给水系统原理图

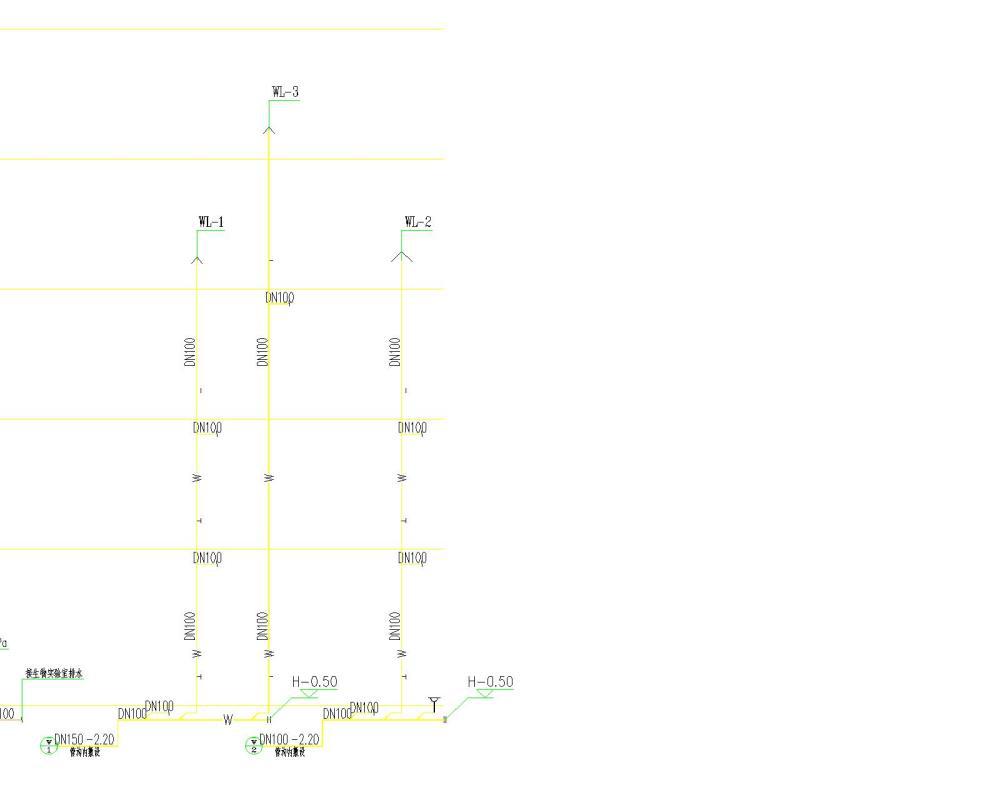

排水系统原理图

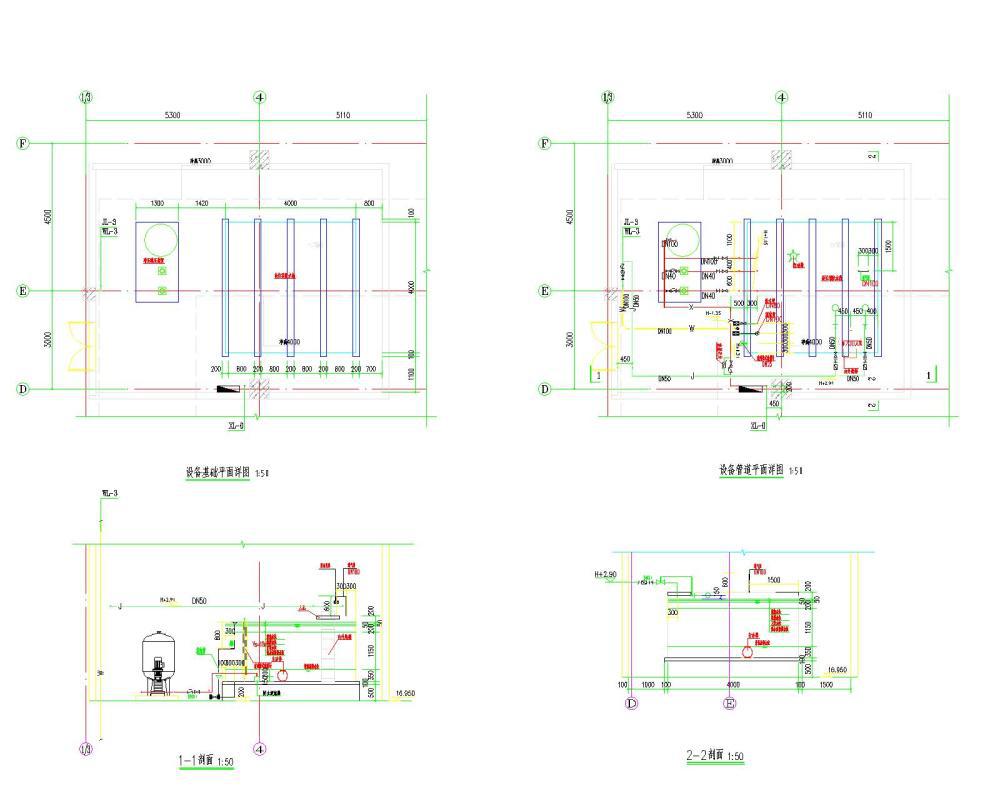

消防水箱间设备表

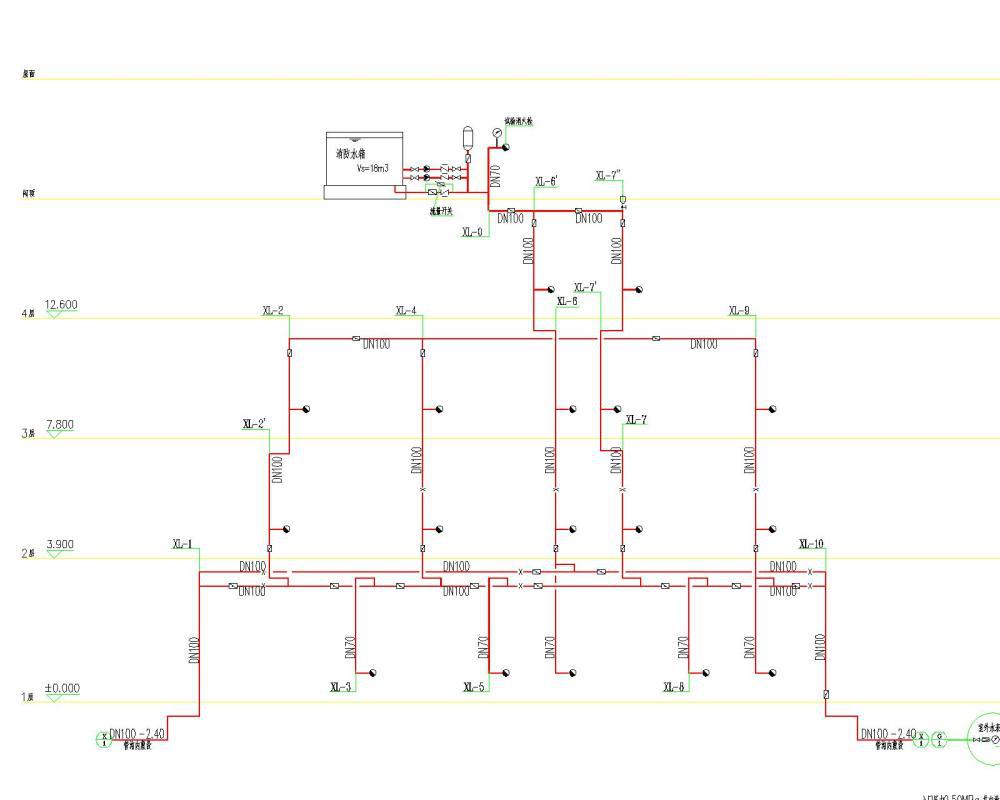

消火栓系统原理图

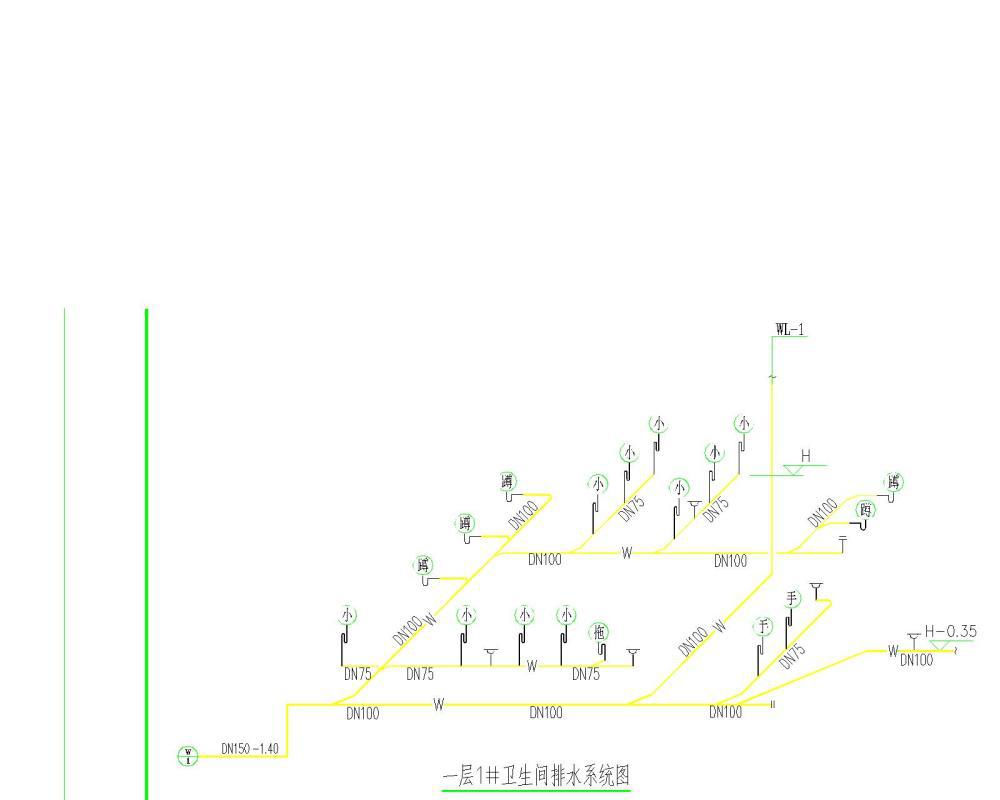

一层1#卫生间排水系统图


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 公共教学楼给排水 - 1
    公共教学楼给排水 - 1
  • 公共教学楼给排水 - 2
    公共教学楼给排水 - 2
  • 公共教学楼给排水 - 3
    公共教学楼给排水 - 3
  • 公共教学楼给排水 - 4
    公共教学楼给排水 - 4
  • 公共教学楼给排水 - 5
    公共教学楼给排水 - 5
以上是部分截图,请下载附件后查看完整高清内容
