30层住宅小区55#楼地面辐射供暖系统设计_CAD

  • 设计详细说明:有
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:0层
  • 参考图纸:13张
  • 设计内容:通风
  • 冷热源:市政热网
  • 采暖系统:热水辐射
一、室外采暖计算温度:-6℃;室内设计计算温度:卧室、起居室、主卧室:20℃,厨房: 16℃,卫生间22℃,管理用房18℃;卧室地面按地暖专用木地板考虑,餐厅、起居室、厨房及卫生间地面材料按瓷砖考虑。本地板辐射采暖工程要求室内家具、床、沙发等均带腿布置,有利地面散热,卫生间采用暖灯辅助加热。
二、地暖系统热媒为60-50℃低温热水 ,由设在小区内换热机组提供 ,换热机组不在该资料范围。户内地暖盘管环路布置由业主委托专业地暖安装公司施工。
图纸展示:

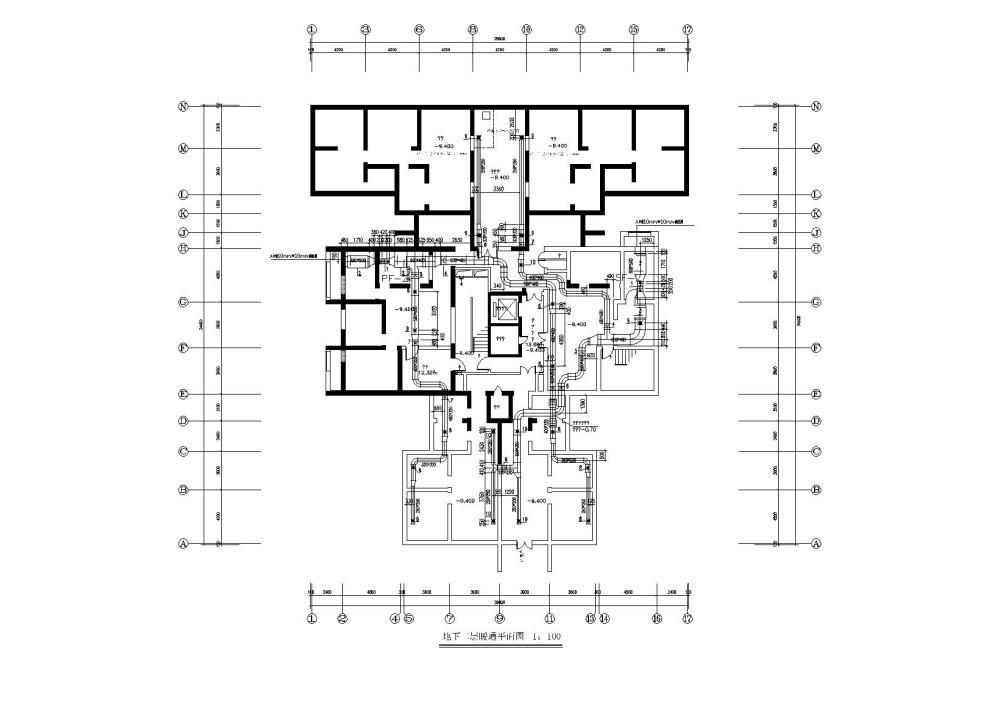

地下二层暖通平面图

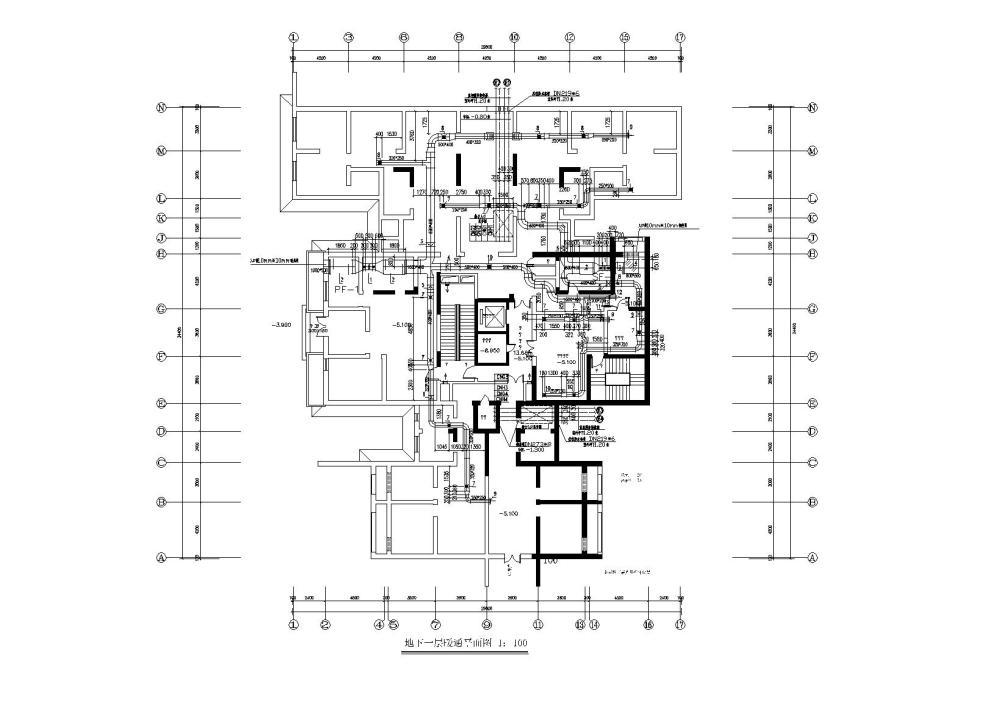

地下一层暖通平面图

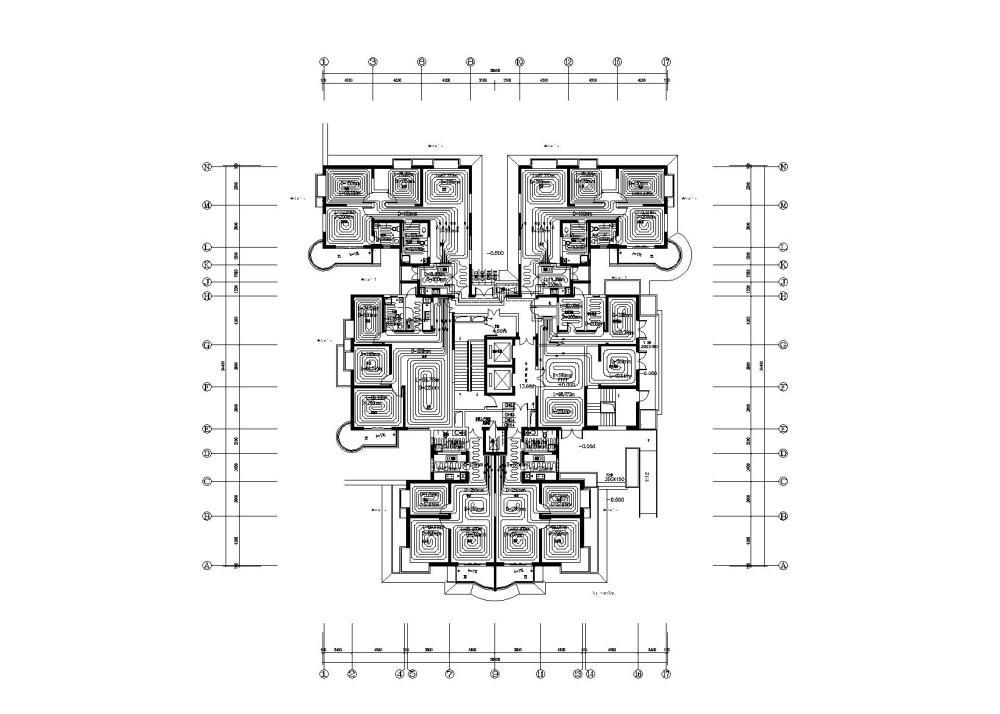

二层采暖平面图

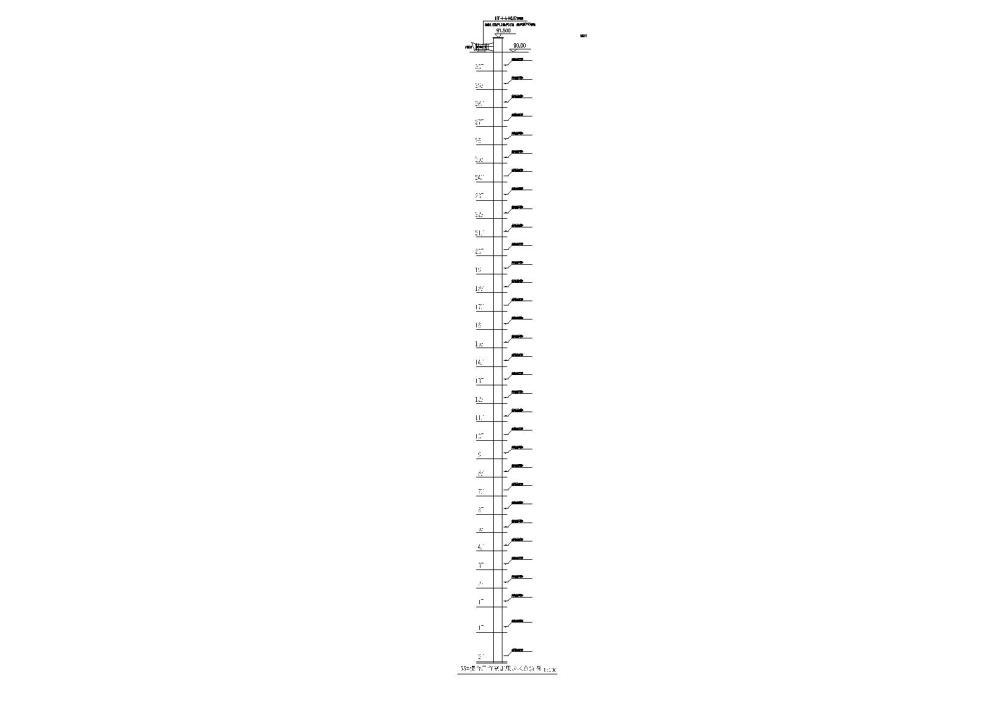

合用前室加压送风系统图
