6层住宅楼地面辐射采暖设计施工CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 设计内容：采暖
- 采暖系统：散热器供暖,热水辐射
附件详情

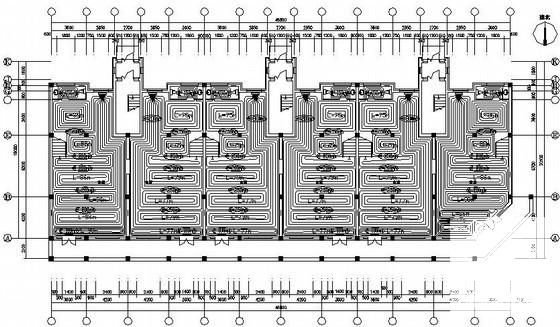

- 地盘管平面图
- 采暖系统图
- 楼梯间采暖，管道，阀门箱平面图
- 住宅分集水管配管图

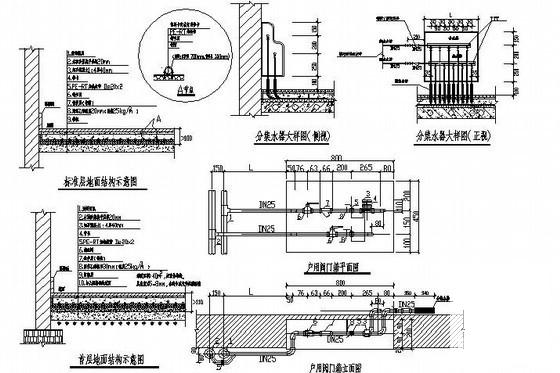

- 地面结构示意图
附件详情
该建筑总面积:3781.3平方米.层高3米。卧室、书房、客厅、餐厅设计温度20°C，楼梯间设计温度14°C，厨房设计温度16°C，卫生间设计温度25°C,住宅采用地面辐射采暖，楼梯间采用散热器采暖。
，图纸共6张。

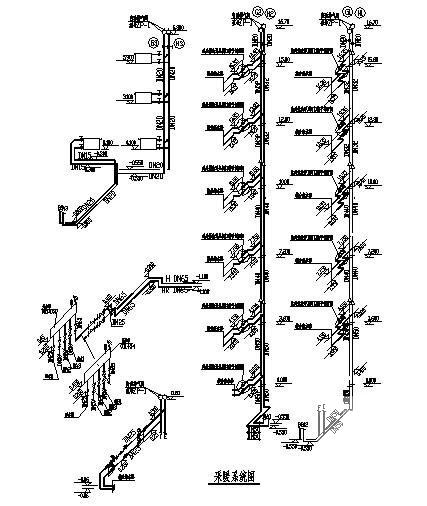

采暖系统图
首层地面结构示意图
施工设计图

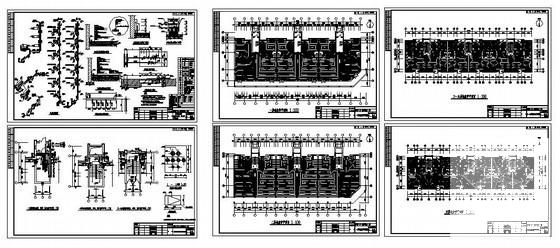

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅楼采暖设计图纸 - 1 -
住宅楼采暖设计图纸 - 2 -
住宅楼采暖设计图纸 - 3 -
住宅楼采暖设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
