7层住宅楼电气施工CAD图纸(阁楼)

  • 建筑类别:住宅,其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:8845.60平方米
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 地下室用途:车库,其它
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:山东
  • 强电设计:建筑物防雷,接地安全,其它
  • 弱电设计:综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,呼应信号及信息显示

附件详情

  • 1、 电气设计 说明
  • 2、弱电系统图
  • 3、设备图例表
  • 4、负一层干线图
  • 5、 弱电平面图
  • 6、电气平面图
  • 7、一层平面图
  • 8、标准层平面图
  • 9、跃层平面图
  • 10、基础接地平面图
  • 11、屋顶 防雷平面图

附件详情

该附件为七层住宅楼电气施工图纸(含阁楼),共9张。
项目概要:地下一层,地上七层加阁楼;住宅层高3.05m,建筑主体高度29.530m;总建筑面积为8845.60平方米 。建筑设计结构形式为剪力墙结构,现浇混凝土楼板。该项目属于多层住宅建筑。
设计范围:220/380V配电系统、建筑物防雷、接地系统及安全措施、有线电视系统、电话系统、宽带网络系统、访客对讲系统。该项目电源分界点为地下室层总电源进线箱的进线开关。电源进建筑物的位置及电缆桥架由该资料提供。有线电视系统、电信分界点为一层电视前端箱及电信总配线架处。
......
,总共9张。

七层住宅楼

电气系统图

弱电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

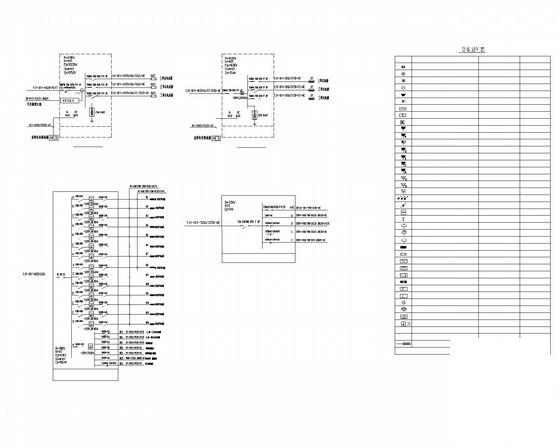

  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1

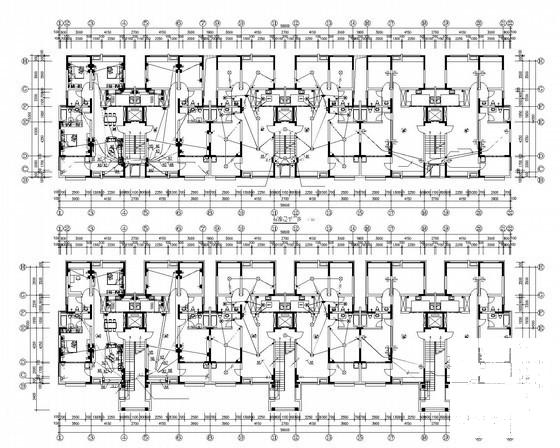

  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2

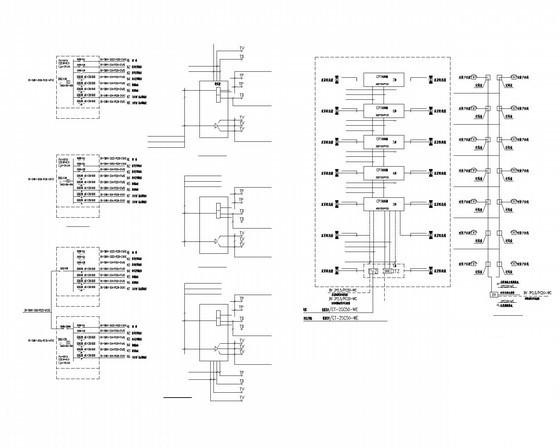

  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
