5层社区服务中心强弱电施工CAD图纸

资料简介
赚取积分

建筑高度类型：多层建筑
建筑设计面积：14721平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：37张
设计年代：近代
负荷等级：二级,三级
防雷等级：第三类
接地方式：TN-S
项目所在地：浙江
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,停车场管理系统,综合布线系统,通信系统,广播系统,其它

附件详情

强电：
1、图例说明
2、电照系统图一~五
3、基础接地平面图
4、地下室战时(平时)电照干线平面图
5、地下室战时(平时)电照平面图
6、地下室人防说明人防详图
7、地下室电缆穿防护密闭墙安装图
8、一~五层电照平面图
9、屋顶防雷平面图
消防：
1、火灾自动报警图例及说明
2、火灾自动报警系统图
3、地下室火灾自动报警平面图
4、一~五层火灾自动报警平面图
5、屋面火灾自动报警平面图
弱电：
1、弱电设计说明
2、各系统主要材料表
3、系统图1、2
4、地下室弱电平面
5、一~五层弱电平面
6、屋顶弱电平面

附件详情

该项目位于浙江，建筑类别及性质：多层综合楼。地面以上总层数：5层。建筑结构安全等级二级，框架结构，建筑设计使用年限50年。防火设计建筑分类和耐火等级：多层综合楼，耐火等级二级。该项目总建筑面积14721平方米,含地下室建筑面积5179.建筑高度20.750 m,地上为多层综合楼。地下室平时功能为Ⅲ类汽车库,非机动车库及设备用房,地下室战时功能为二等人员掩蔽所。
设计范围包括：220/380V配电系统；建筑物防雷、接地系统及安全措施；火灾自动报警及消防联动控制系统；通信系统；广播系统；视频监控系统、综合布线系统、信息引导及发布系统、能耗监探测系统、停车场管理系统；弱电防雷接地系统和弱电配电系统等。

主要新规范：
《火灾自动报警系统设计规范》 GB 50016-近代
《建筑照明设计标准》 GB 50034-近代
《商店建筑设计规范》 JGJ48-近代

该附件，总共37张，甲级设计院设计。

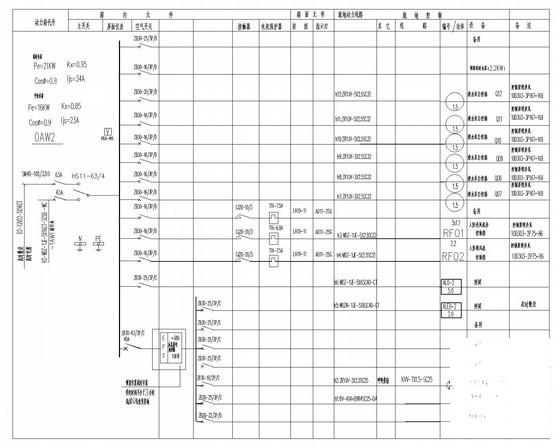

电照系统图

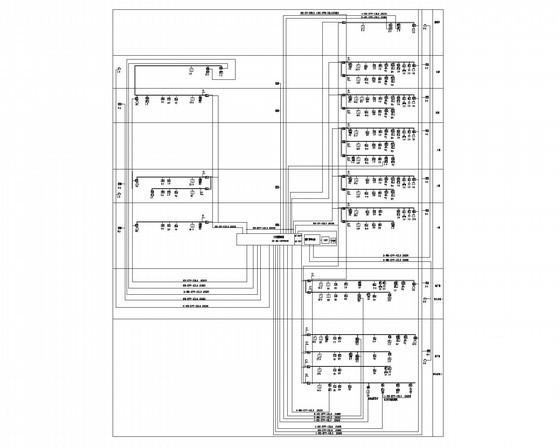

火灾自动报警系统图

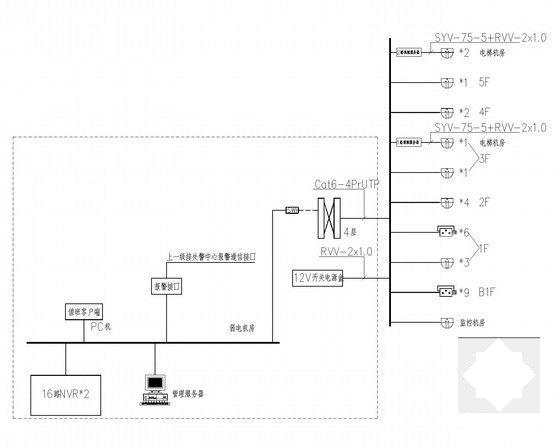

电视监控系统图

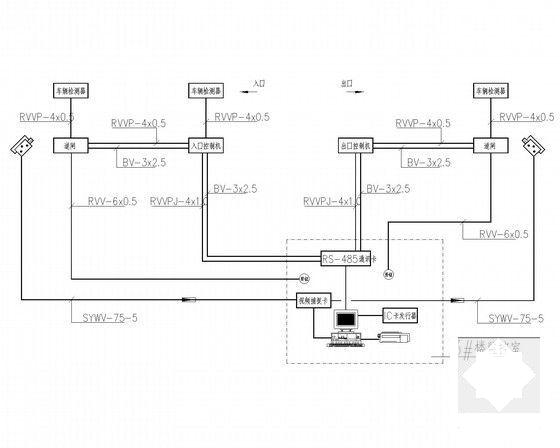

停车场管理系统图

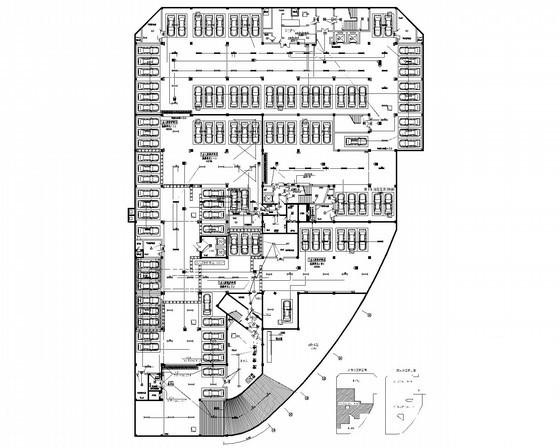

地下室火灾自动报警平面图

一层电照平面图

一层弱电平面图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
