151平米4层社区服务中心强电系统施工CAD图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:151,515平方米
  • 地上层数:4层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 地下室用途:车库,其它
  • 负荷等级:三级
  • 接地方式:TT
  • 项目所在地:上海
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它

附件详情

  • 1、电气设计说明
  • 2、弱电系统图
  • 3、 供配电系统
  • 4、供配电干线系统图
  • 5、配电箱系统图
  • 6、 照明平面图
  • 7、插座平面图
  • 8、 防雷平面图
  • 9、接地平面图

附件详情

该附件为社区服务中心强电系统施工图纸,共26张。
项目概要:本建筑为地上四层的多层建筑。总建筑面积为1966.78平方米。本期工程总占地面积151,515平方米,总建筑面积131,719.39平方米,其中地下10,267.38平方米,地上121,452.01平方米,容积率0.869。
设计范围:供配电系统,配电箱系统,弱电系统,照明设计,插座设计,防雷设计。
......
,总共25张。


一层通信、电视平面图

供配电系统图

配电箱系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

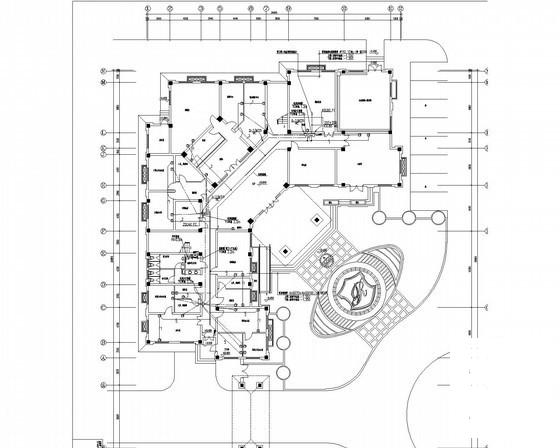

  • 社区服务中心图纸 - 1
    社区服务中心图纸 - 1

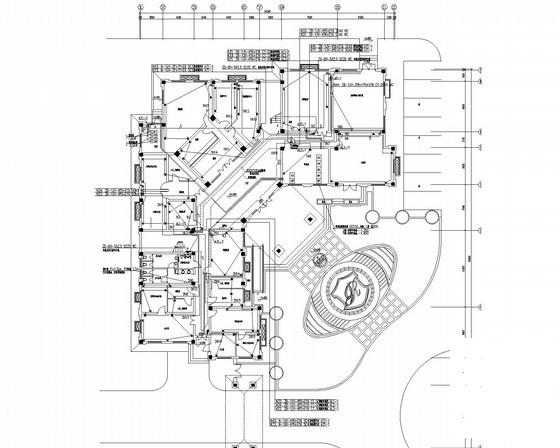

  • 社区服务中心图纸 - 2
    社区服务中心图纸 - 2

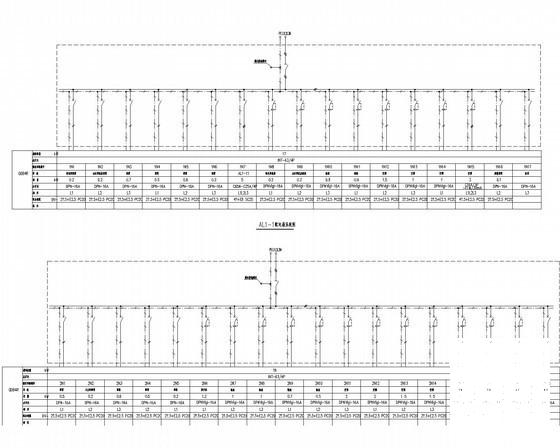

  • 社区服务中心图纸 - 3
    社区服务中心图纸 - 3

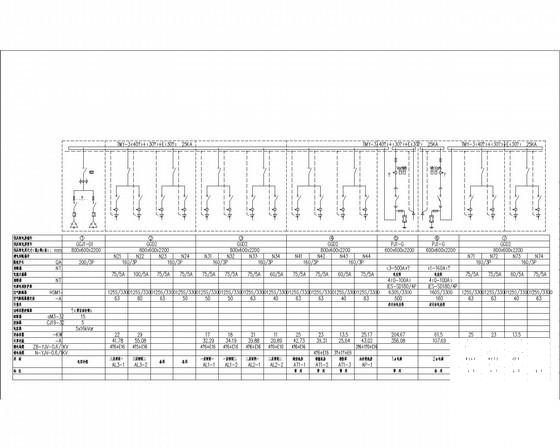

  • 社区服务中心图纸 - 4
    社区服务中心图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
