大型工业厂房全套电气施工CAD图纸

  • 建筑类别:住宅,办公,工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 图纸设计深度:施工图
  • 参考图纸:67张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 有线电视:D类
  • 接地方式:TN-S
  • 项目所在地:湖北
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,电气控制
  • 弱电设计:出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、 竖向配电干线 系统图
  • 3、配电箱系统图
  • 4、有线电视系统图
  • 5、楼宇可视对讲系统图
  • 6、综合布线系统图
  • 7、照明灯具平面图
  • 8、插座动力平面图
  • 9、 弱电平面图
  • 10、防雷接地平面图

附件详情

该附件是大型工业厂房全套电气施工图纸,总共67张,工程包含厂房、职工宿舍、办公楼、科研楼、仓库、厂房门卫室工程。
厂房及配套设施5#、6#、7#及8#厂房。其中5#及7#为单层钢结构厂房,建筑面积分别为4531.2m 和5618.57m,建筑高度9.5m;6#建筑面积5253.36m,地上五层,建筑高度32.5m;8#建筑面积896.04m,地上六层,建筑高度23.5m;地下室建筑面积为1313.61m。本厂房为丙类厂房,为非爆炸危险和火灾危险区。
其余单体包括员工宿舍楼(建筑面积6203.19m,建筑高度21m,地上六层,其中一层为食堂,二~六层为宿舍)、科研楼(建筑面积2423.93m,建筑高度21m,地上五层)、公寓楼(2#楼建筑高度31.3m,地上十层;3#楼建筑高度19.3m,地上六层,总建筑面积4980.14m)。室外消防用水量:20L/S。
厂房及配套设施----大门及门卫,为单层建筑,建筑面积32.7m,建筑高度3m。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、有线电视系统设计、综合布线系统设计、楼宇可视对讲系统设计、建筑物防雷接地系统设计等。

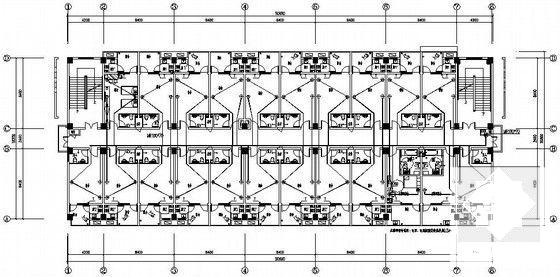

公寓楼照明电气平面图

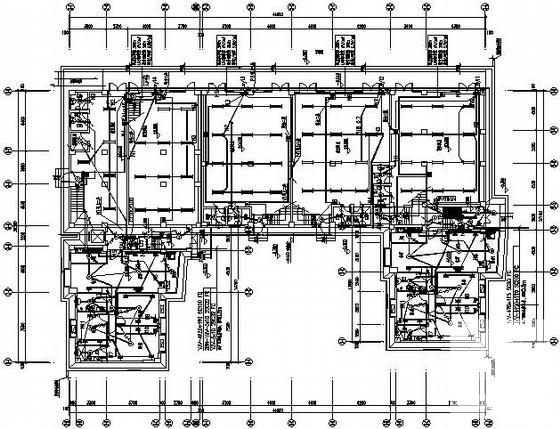

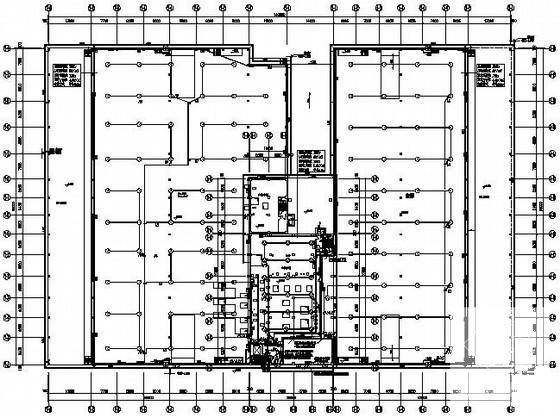

仓库一层配电、弱电平面图

员工宿舍二层弱电平面图

厂房配电系统图

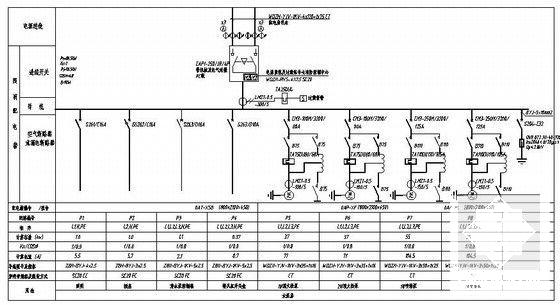

主车间总配电箱系统图

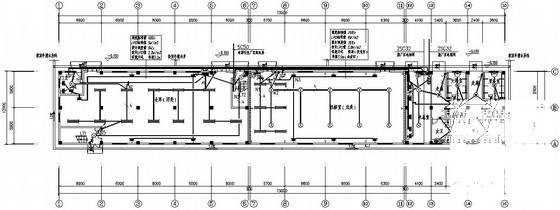

科研楼三层 照明平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 工业厂房电气图纸 - 1
    工业厂房电气图纸 - 1
  • 工业厂房电气图纸 - 2
    工业厂房电气图纸 - 2
  • 工业厂房电气图纸 - 3
    工业厂房电气图纸 - 3
  • 工业厂房电气图纸 - 4
    工业厂房电气图纸 - 4
  • 工业厂房电气图纸 - 5
    工业厂房电气图纸 - 5
  • 工业厂房电气图纸 - 6
    工业厂房电气图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
