望京区B15地块高层办公楼公共区域及标准层供电及照明电气CAD图纸

一、项目概要

1. 工程名称：望京B15地块B栋2段公共区域及标准层办公区电气工程

2. 工程地点：朝阳区广顺南大街

3. 业主（甲方）：北京利星行房地产开发有限公司

4. 建筑概况：该项目为望京B15-东区项目。本项目 （B 地块）：地下4 层、地上8 层，各层主要功能：地下2~4 层为车库等，其中地下1 层为餐饮、商业、机电用房等；首层为大堂等，2层至8层为教室、展厅、办公、会议室等用房。建筑高度：30m。

5. 建筑设计结构形式：梁板式筏基，主体为框架混凝土结构

二、设计范围

1. 地下室公共区间照明及插座

2. 首层公共区间照明及插座

3. 2—8层公共区间、办公空间照明及公共区间插座

三、供电系统

土建由变电站引到建筑配电井的配电电缆

四、 照明系统

1. 除特殊装修要求外，照度标准，各部位按下列照度标准设计办公空间： 500LX，办公室走廊：150LX， 电梯厅：150LX照度计算公式：

E=(Φ×n×N×MF×UF)/A;

Φ=灯初始光通量（Lm)，

n=每个灯具的光源数量，

N=灯具数量，

MF=设备维护系数0.80，

UF=设备利用系数0.69，

A=空间面积

标准层办公区一跨的照度：2700×3×9×0.80×0.69)/80=503，可以满足照度需求。

2. 一般照明：光源一般采用三基色荧光灯、稀土节能荧光灯和金属卤化物灯灯具，并带无功功率补偿装置；对某些突出部位的局部照明，选用低压卤钨灯及小容量金属卤化物灯。光源的显色指数Ra≥80～85，色温在3000K～5000K 之间。一般房间的灯具就地控制；公共场所、大面积房间的灯具采用分组或集中控制方式。展厅、大会议厅等拟采用智能灯光控制及管理系统，上层可纳入BA 系统。

3. 办公室：采用嵌入式三管格栅灯盘。

4. 特定场所照明：酒店大堂、多功能厅、宴会厅、餐厅等特定场所照明，应配合装修设计，使之满足其功能及装修效果的需要。

5. 应急照明：疏散楼梯间、走廊、重要机房等人员密集的公共场所均设应急照明。应急照明可作为正常照明的一部分而经常点燃，火灾时可由消防中心控制柜强制点燃。设置应急疏散指示系统，对出入口标志灯、疏散诱导标志灯统一控制。走道内部分灯具及重要机房控制室部分灯具采用集中应急电源系统 （EPS ），在每层电气小间内设集中蓄电池组，市电源停止供电后，其连续放电时间应不小于90分钟，电源转换时间≤5 秒。应急照明灯设置玻璃或其它不燃烧材料制作的保护罩。

五、图纸展示

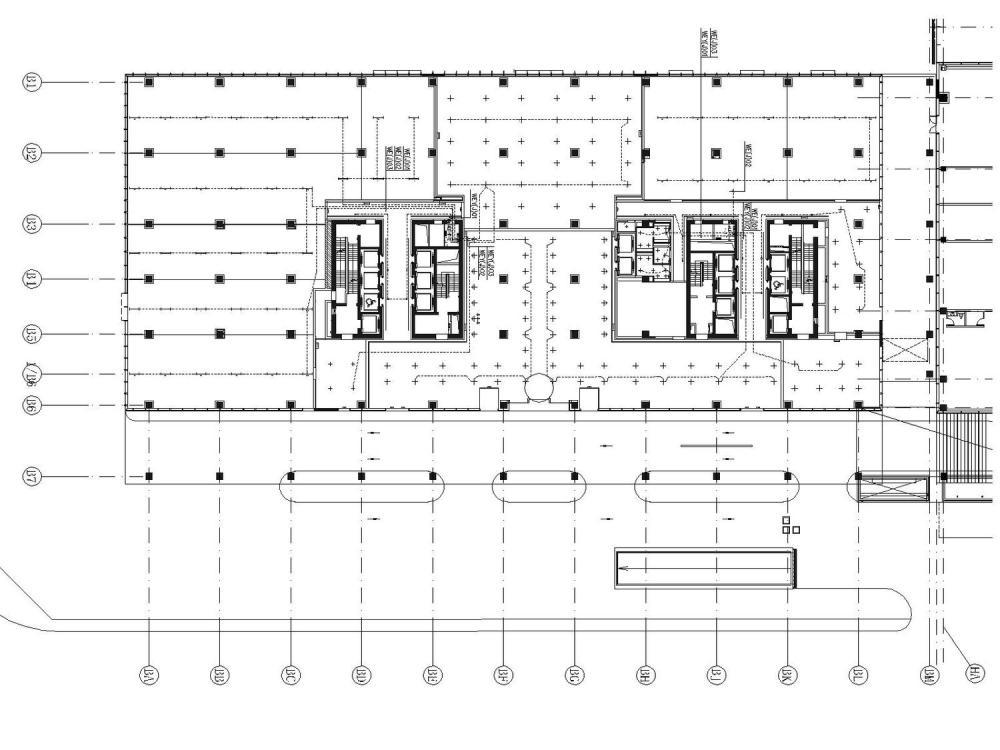

首层电气图纸

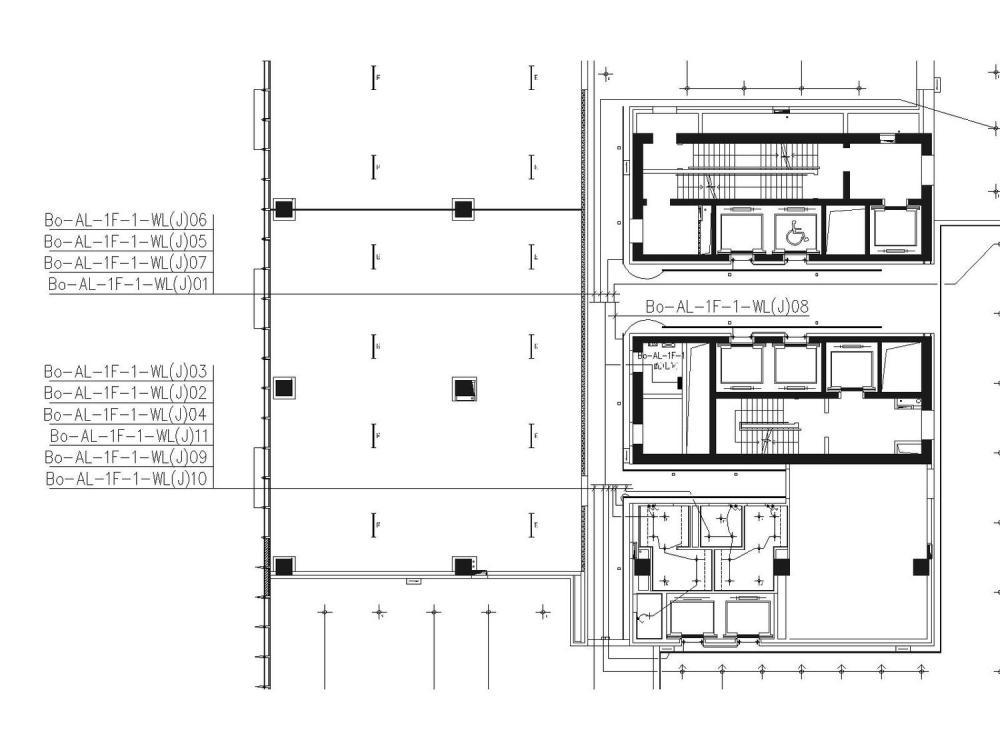

首层电气图纸

地下一层电气图纸

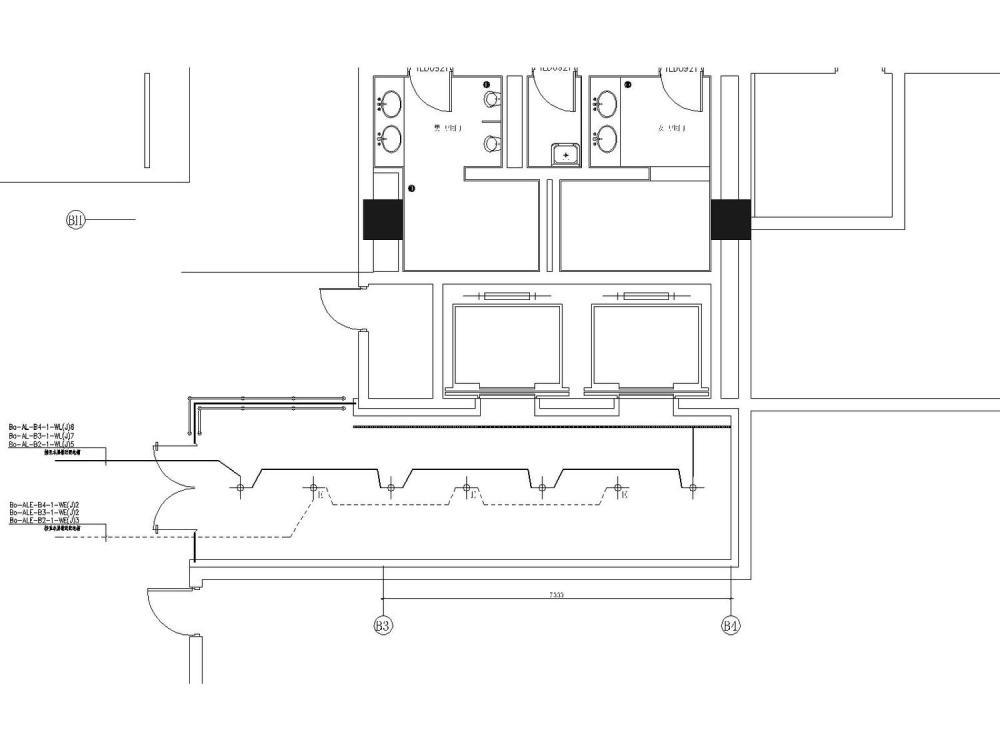

地下二至四层照明、应急照明图

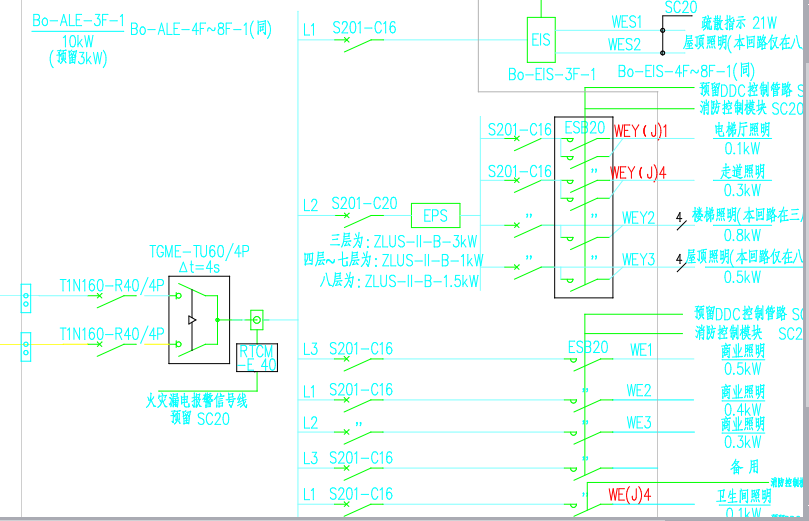

电气系统图
