学员宿舍电气施工CAD图纸全套

电气设计说明

一. 设计依据

该资料依据下列文件进行：

1. 上级部门批准的文件和工程设计任务书

2. <<民用建筑电气设计规范>>JGJ/T16-1992

3. <<低压配电设计规范>>GB 50054-1995

4. <<供配电系统设计规范>>GB 50052-1995

5. <<建筑电气工程施工质量验收规范>> GB 50303-2002

6. <<建筑物防雷设计规范>>(2000 年版) GB 50057-1994

7. 其他专业提供的设计资料。

二. 设计范围

该资料包括：(～380/220V)配电系统；电气照明系统；防雷保护及接地系统；电话管线系统；有线电视系统； 闭路电视监控系统。

三. 低压配电系统

1. 该项目负荷等级为三级，电源引自电教室内的配电室,自变压器至总箱供电距离约180米。

2. 该项目动力、照明配电系统均采用(TN-C-S)接地制式，电源引入处做重复接地，总箱以后将PE线与N线严格分开。

3. 总配电箱进线采用铠装电缆直埋，进楼处穿钢管保护，进线标高室外-0.8m。

四. 电气照明

1. 室内线路穿管暗敷于墙内、现浇板内、柱内、梁内。

2. 除图中注明者外，该项目照明回路、普通插座回路导线均为BV-2.5mm2-5根穿PC20，6根以上分管设。空调插座回路导线均为BV-4mm铜芯导线，穿PC20。

3. 平面图中导线除注明者外，照明回路导线数为2，插座回路导线数为3。

五. 防雷与接地安全

1. 防雷保护

该项目防雷保护按三级防雷建筑物设防，在屋顶及女儿墙上采用%%c10镀锌圆钢装设成环状避作为引下线，避雷带和引下雷带作为防雷接闪器，并且利用结构柱内的四根主筋12mm)焊接。屋顶所有设备的金属外壳均应与防雷装置可靠焊接。防雷接地与保护接地共用一套接地装置，利用建筑物钢筋混凝土基础内不少于两根主筋作为自然接地体，要求接地

电阻≤1欧，当接地电阻达不到要求时，可补打人工接地极。另在引下线处-0.5米用60x4镀锌扁钢引出作为接地预留，防雷引下线在距地1.0米处设接地电阻测试点。防雷与接地电气施工安装做法参照国家建筑标准设计图集03D501-3及03D501-4。

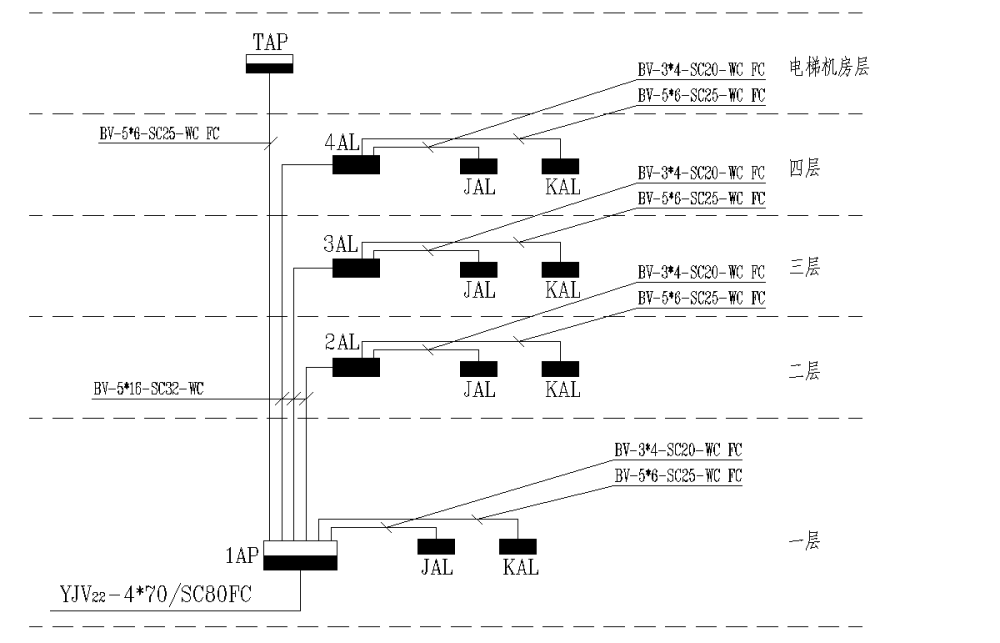

配电干线系统图

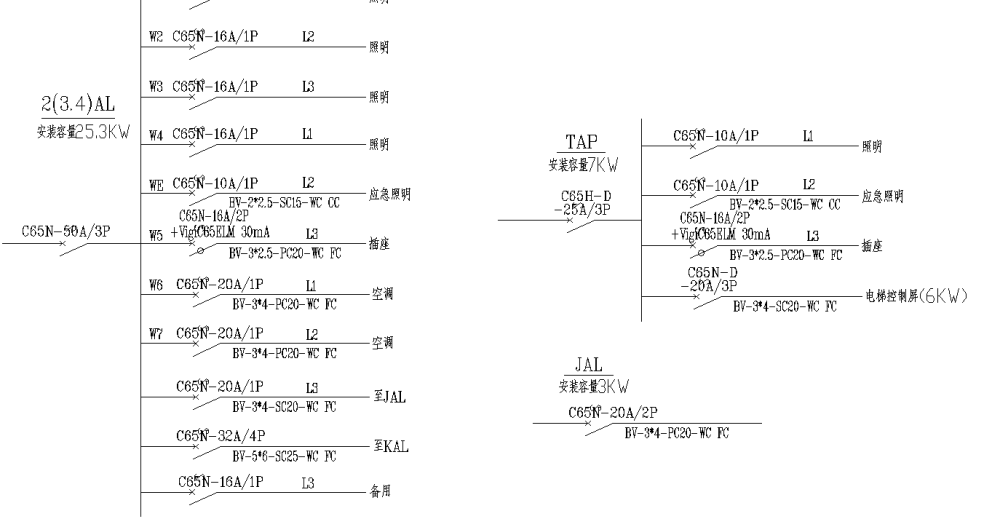

配电箱系统图

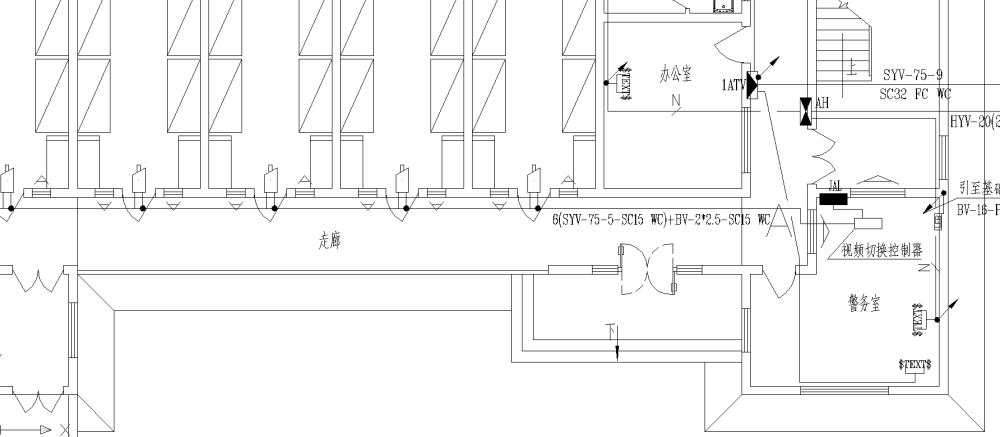

弱电平面图

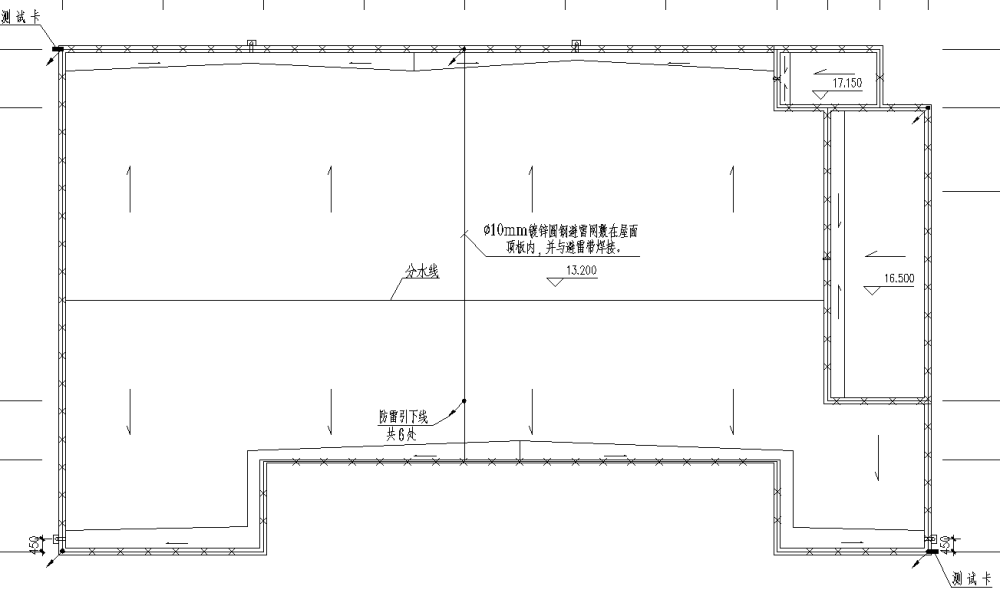

屋顶避雷平面图

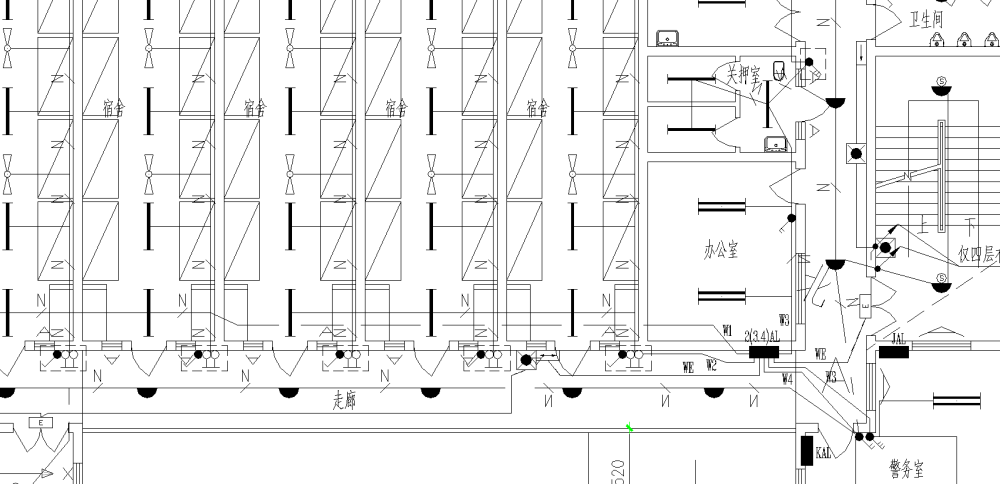

照明平面图
