6层康复中心学员宿舍电气施工CAD图纸(2020)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:4144.55平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:入侵报警系统,其它

该附件为康复中心学员宿舍 电气施工图 (2020)。

概况:
该项目为重庆市某残疾人康复中心康复项目-学员宿舍 ,建筑面积为4144.55平方米,建筑层数为地上6层。使用年限为50年,耐火等级为二级,建筑设计结构形式为框架结构,抗震设防烈度为六度。

设计范围:
照明系统;动力配电系统;防雷接地系统;
消防报警及联动控制系统;消防电源监控系统
电气火灾监控系统;残卫报警系统。

部分图纸摘录:

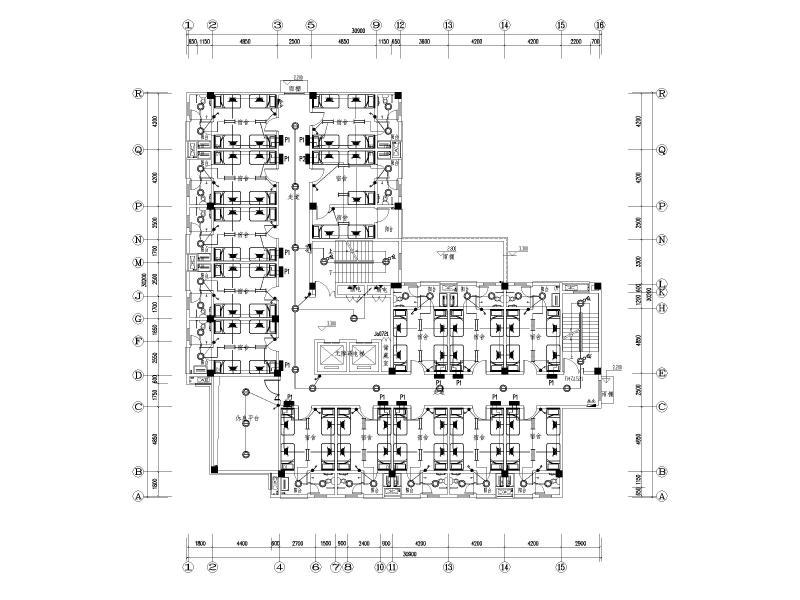

照明插座平面图

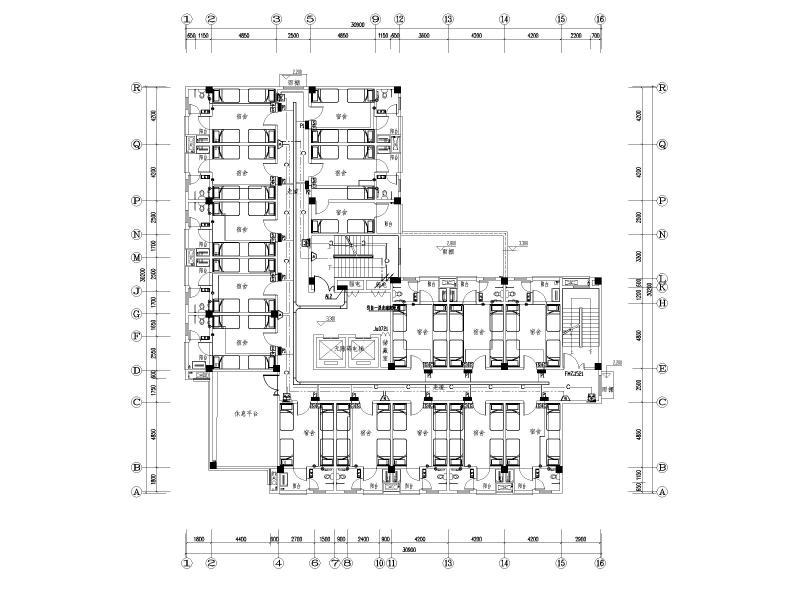

应急照明平面图

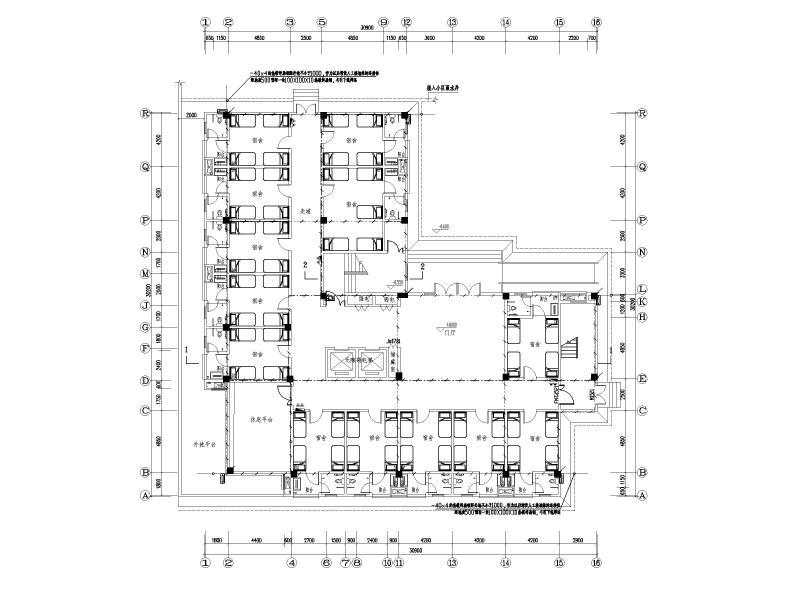

配电平面图

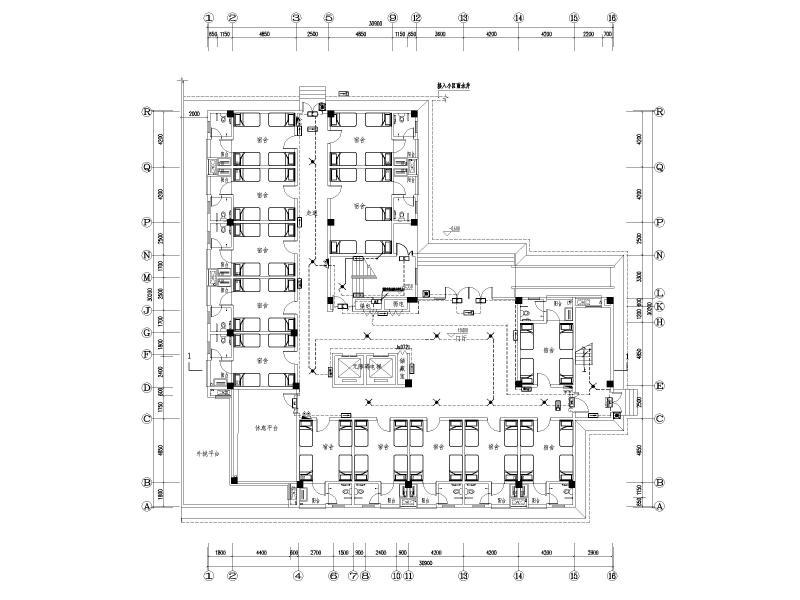

接地平面图

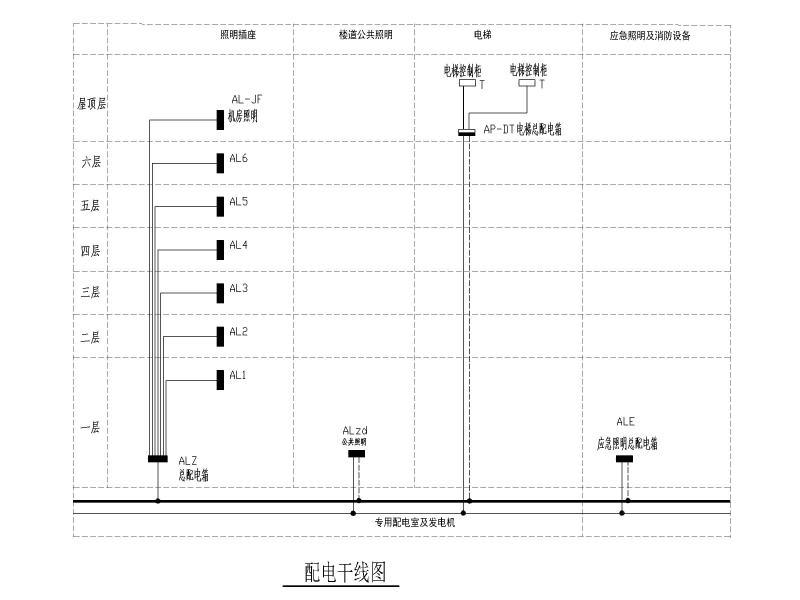

配电干线图
电气火灾监控系统图



残卫报警系统图



图纸内容全览

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 电气施工图纸 - 1
    电气施工图纸 - 1
  • 电气施工图纸 - 2
    电气施工图纸 - 2
  • 电气施工图纸 - 3
    电气施工图纸 - 3
  • 电气施工图纸 - 4
    电气施工图纸 - 4
  • 电气施工图纸 - 5
    电气施工图纸 - 5
  • 电气施工图纸 - 6
    电气施工图纸 - 6
  • 电气施工图纸 - 7
    电气施工图纸 - 7
  • 电气施工图纸 - 8
    电气施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
