地上1层砖混结构局部钢结构职工餐厅结构CAD施工图纸

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目为山西某有限公司职工餐厅,建筑设计结构形式为:砖混结构局部钢结构,建筑层数:地上一层。 建筑物总高度为:6.45米,餐厅部分层:6米,厨房、包间部分层高:4.0米,建筑设计面积:1483.14平方米。
该资料包含: 结构设计说明 ,基础图,梁板图,钢 结构设计说明 ,檩条图,钢架图,详图等共计24张图。
分享投稿时间:近几年5月。

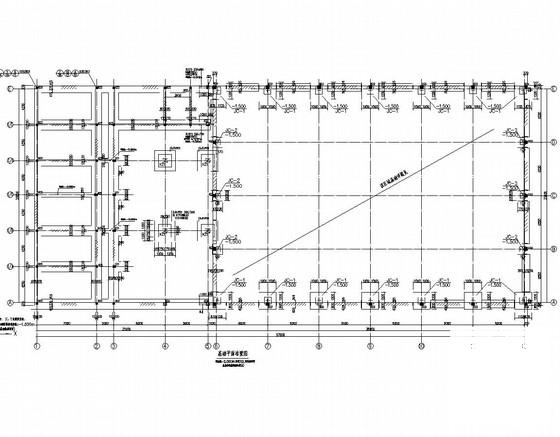

基础图

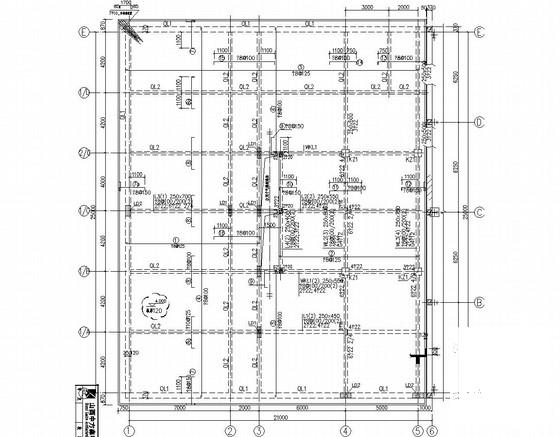

餐厅操作间结构图

屋面檩条布置图

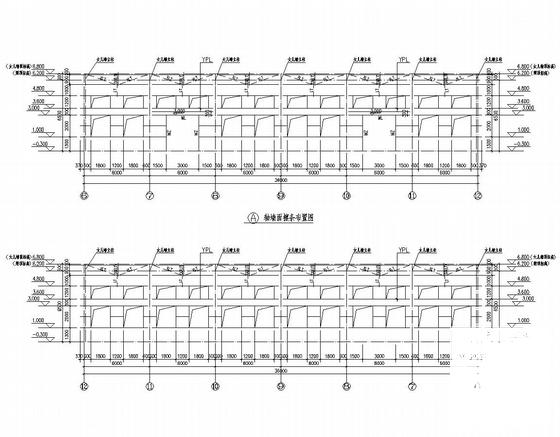

E轴墙面檩条布置图

刚架支撑系杆布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

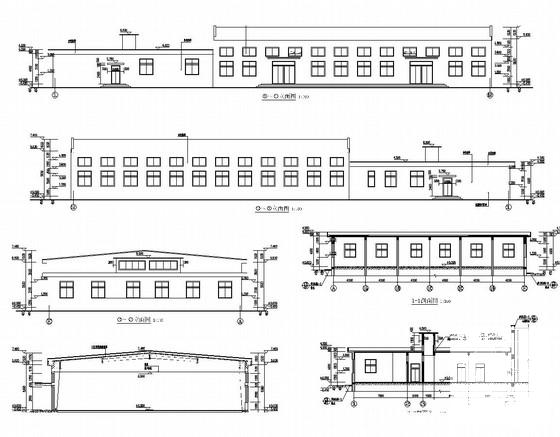

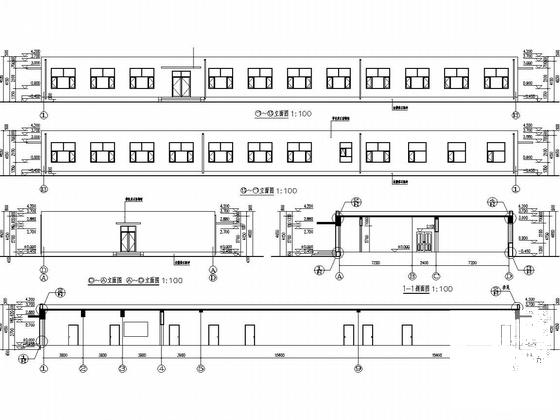

  • 砖混结构结构施工图 - 1
    砖混结构结构施工图 - 1
  • 砖混结构结构施工图 - 2
    砖混结构结构施工图 - 2
  • 砖混结构结构施工图 - 3
    砖混结构结构施工图 - 3
  • 砖混结构结构施工图 - 4
    砖混结构结构施工图 - 4
  • 砖混结构结构施工图 - 5
    砖混结构结构施工图 - 5
  • 砖混结构结构施工图 - 6
    砖混结构结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
