国内四星级酒店内部装修工程电气扩初设计CAD初设大样图

该项目为北京市某四星级酒店内部装修工程。项目整体定位为打造全国性标杆服务式酒店式公寓体系，形成休闲、健康管理等宜居环境，以智能化、绿色建筑作为总体原则，指导产品的设计和实施。项目总建筑面积约3万平方米，其中其中地下一层~二层为健康、文化、娱乐等配套设施；三层以上为服务式公寓。

一、设计范围

供配电系统；照明配电（含应急照明）；疏散指示；

消防水泵配电系统；锅炉房系统；电气火灾监控系统

二、图纸特点

本项目为北京某四星级酒店电气部分扩初设计，建筑面积大，层数多。专业性适中，复杂程度一般。此该资料包含扩初设计平面和系统，适合广大电气设计人员参考学习。

三、部分图纸摘录

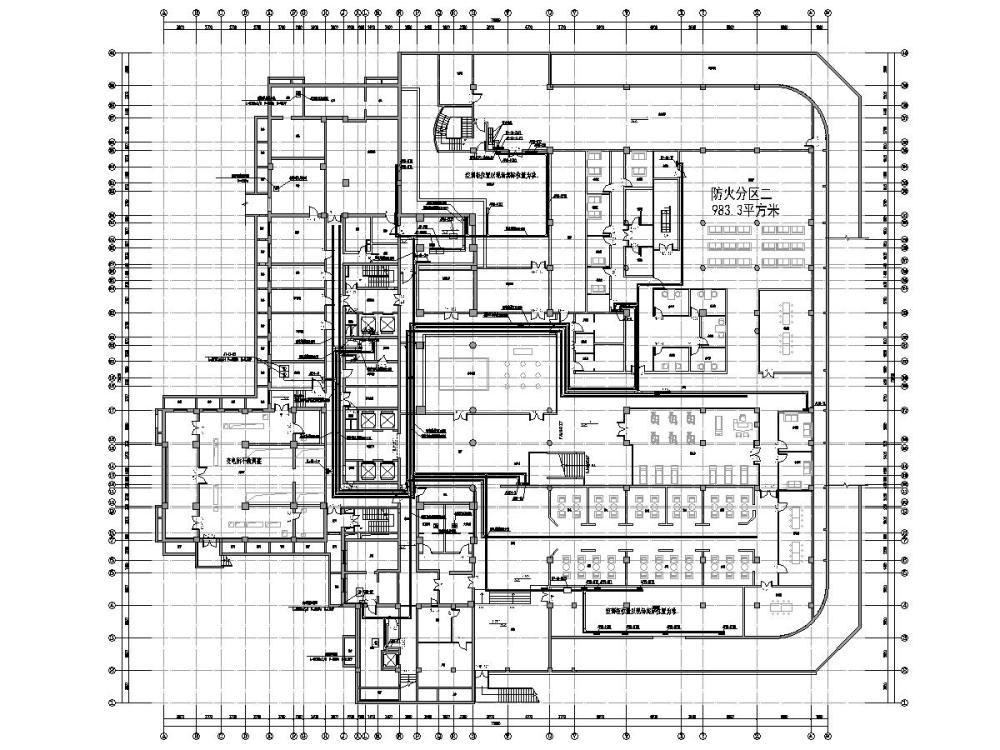

疏散照明及消防平面图

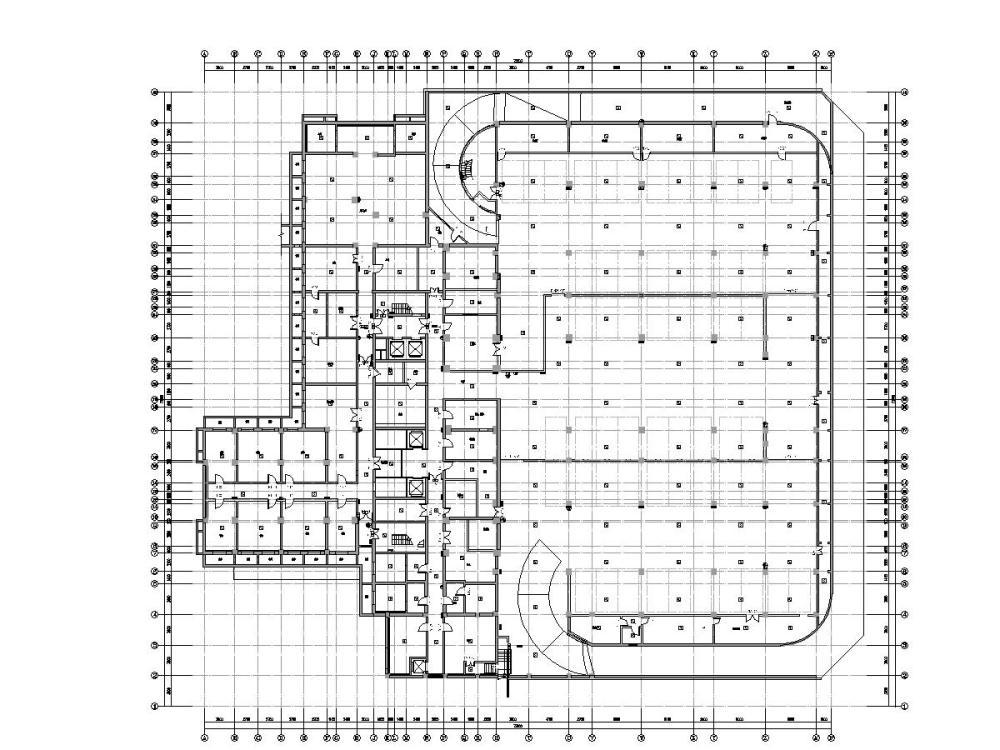

干线平面图

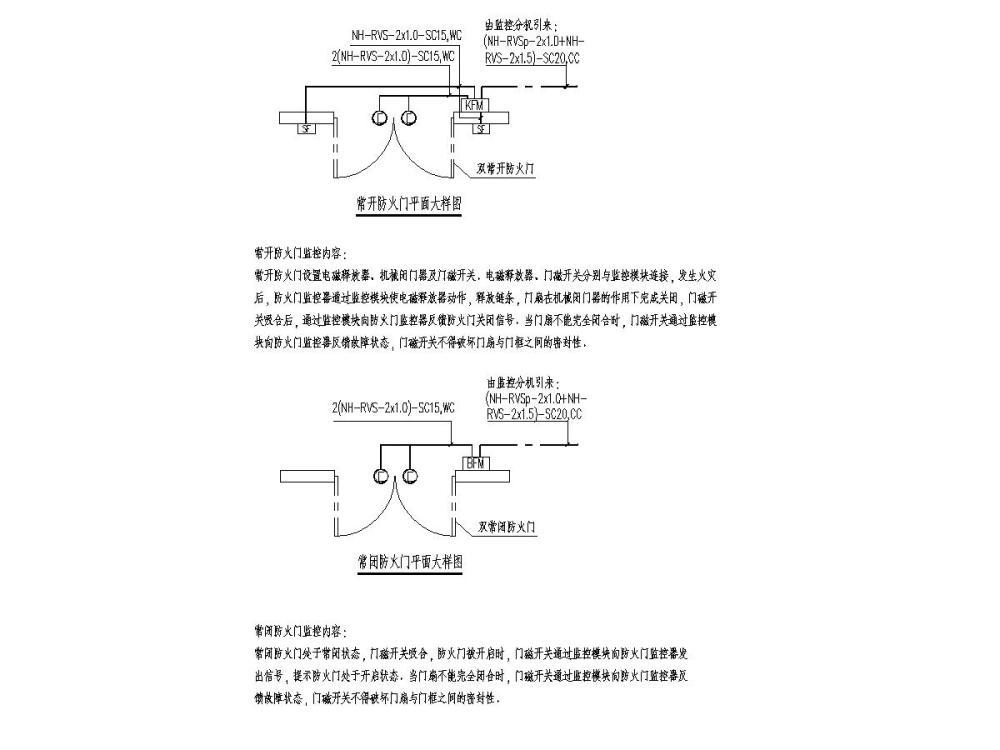

防火门平面大样图

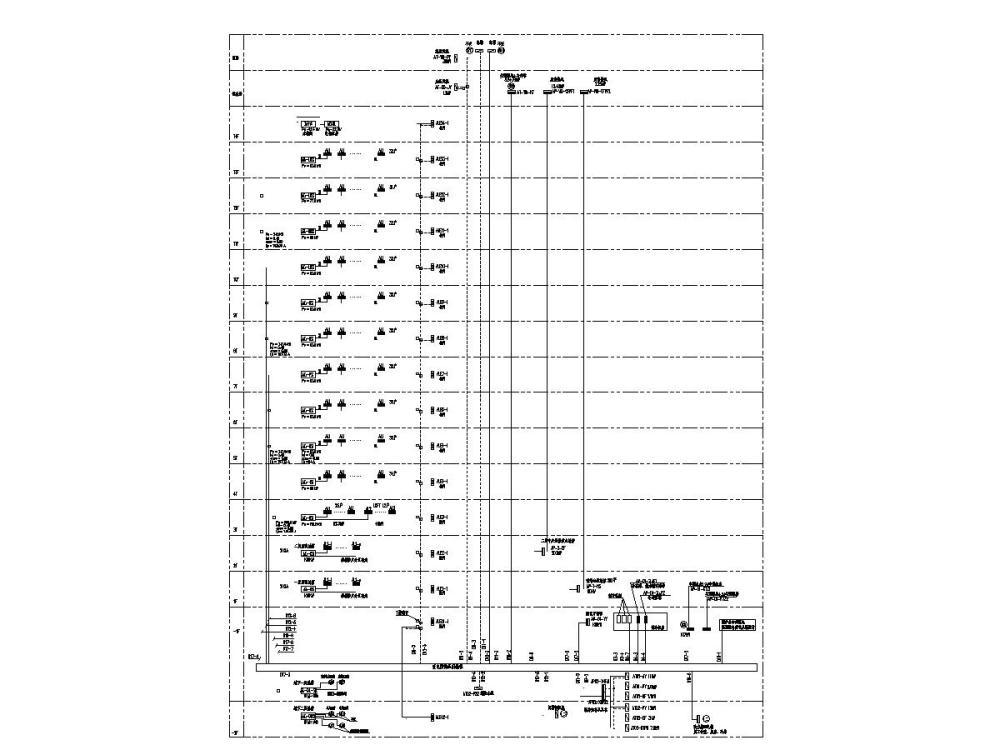

配电干线系统图

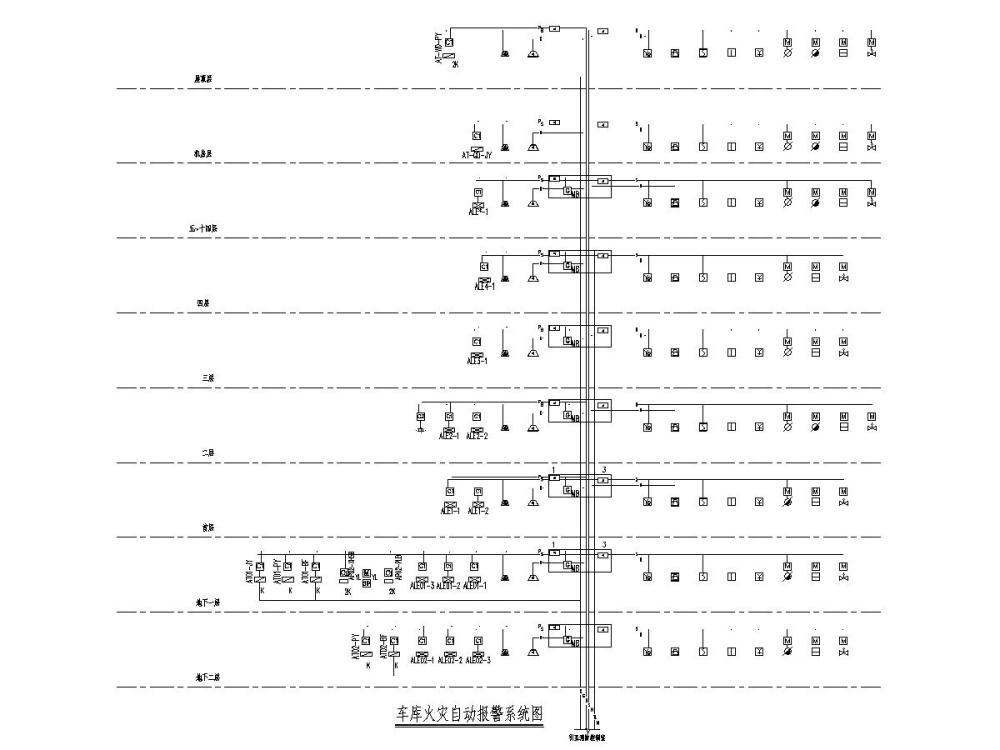

火灾自动报警系统图

防火门监控系统图

消防电源监控系统图

消防水泵配电柜系统图
