10层商业中心综合办公楼三期电气施工CAD大样图

资料简介
赚取积分

建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计面积：48141平方米
建筑地上层数：10层
建筑地下层数：2层
图纸设计深度：施工图
地下室用途：车库,设备用房
负荷等级：一级,二级,三级
防雷等级：第三类
火灾保护分级：一级
接地方式：TN-S
项目所在地：广东
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统,会议系统

该附件为广州某商业中心综合办公楼三期电气施工图，设计范围包括：1'10/.04kV高低压供电系统,变配电系统,应急柴油发电机与备用电源系统;2'建筑物内的动力'照明系统;无障碍设计电气专业相关内容.3'建筑物防雷接地,接地系统与安全措施;4'火灾自动报警及联动控制系统,电气火灾监控系统.5'弱电系统只设计总图与单体内的竖向管线,系统图设计与其它深化设计由承包商负责.

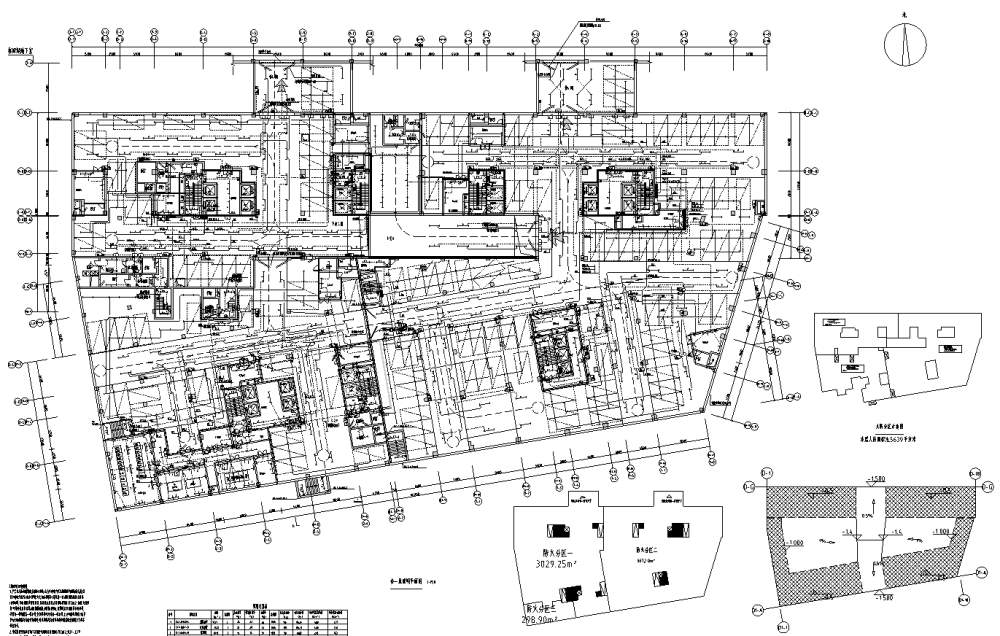

地下室照明平面图

配电平面图

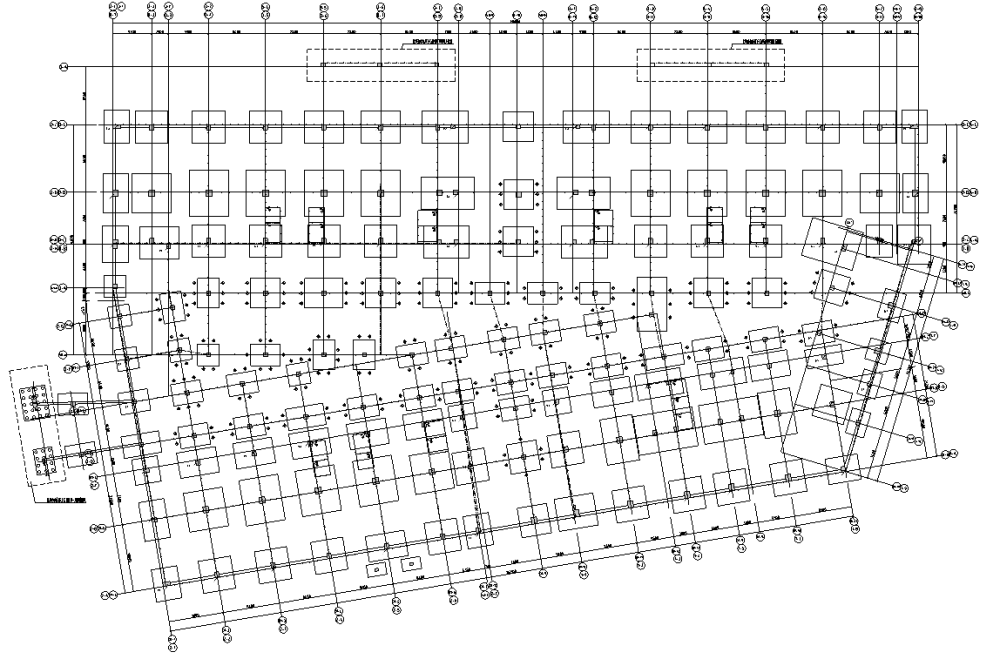

基础接地平面图

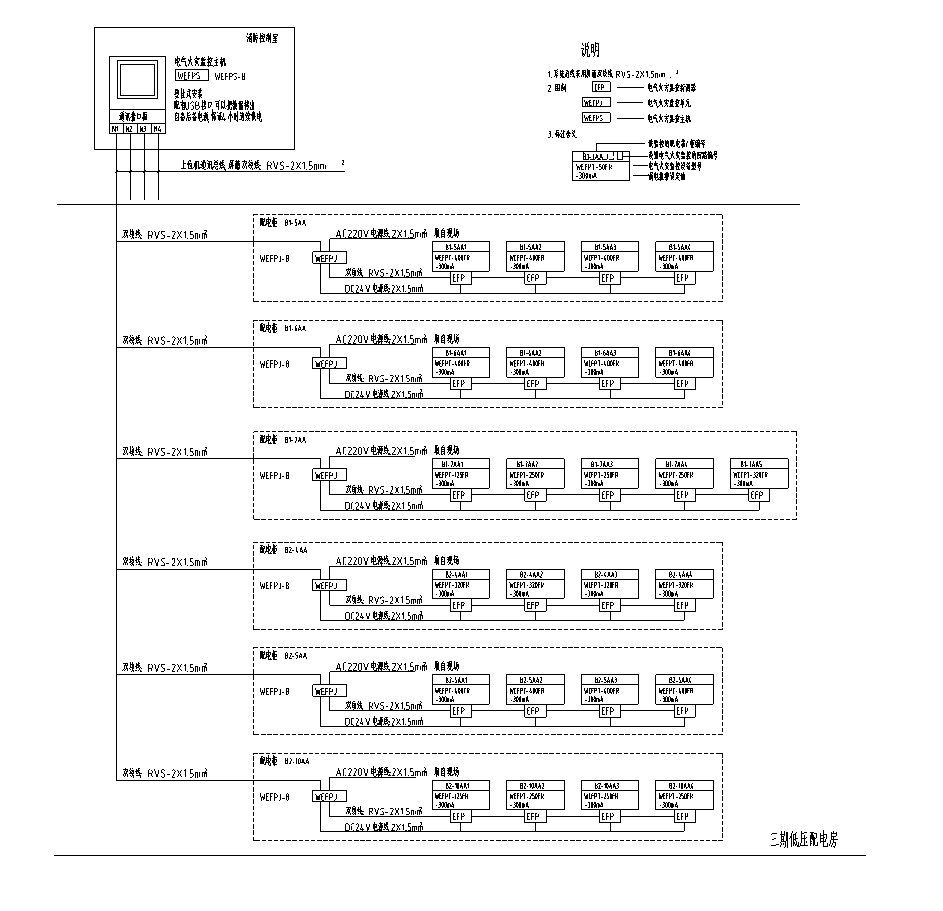

电气火灾监控系统

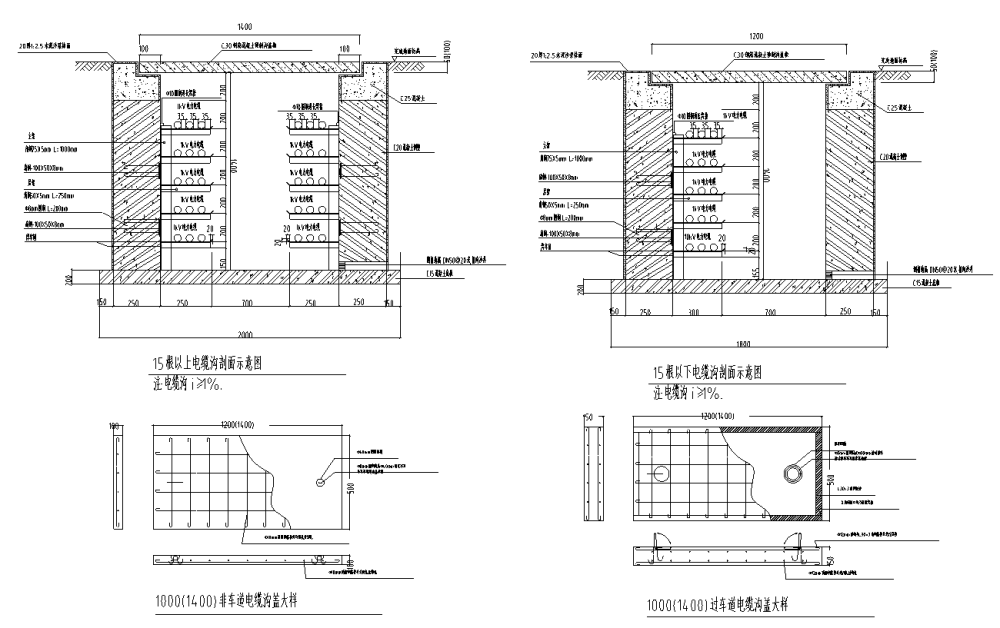

电缆沟大样图

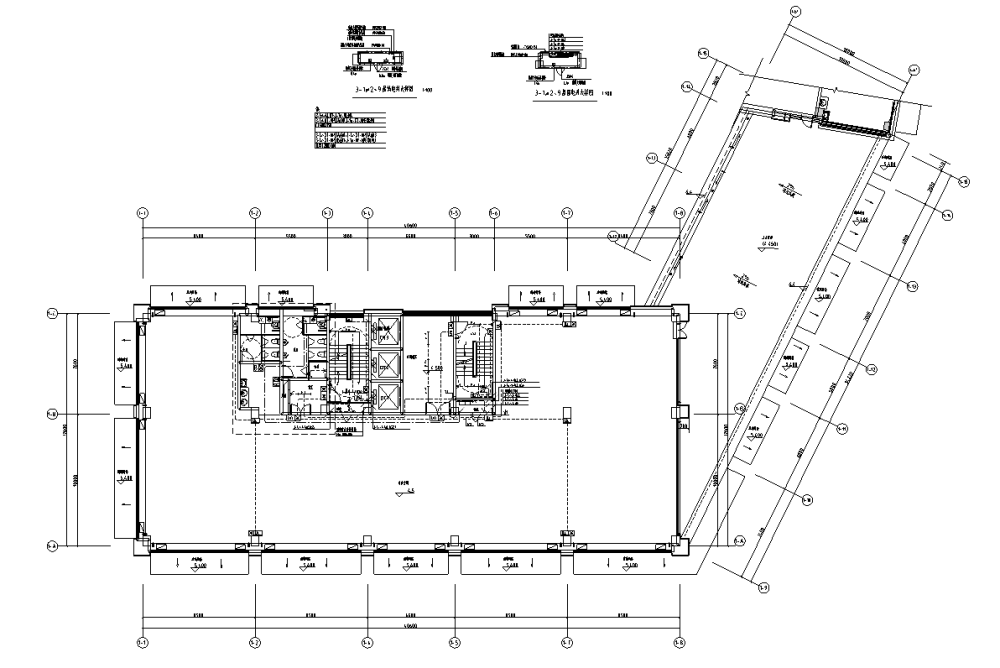

防雷平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
