2层3.6万平商业中心电气施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:36724.59平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:其它
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:河南
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,通信系统,其它

该附件为3.6万平商业中心 电气施工图

概况:
该项目为河南郑州某商业中心。本子项为4#商业楼。为多层公共建筑,地上2层。总建筑面积36724.59平方米。1~2层均为商业。结构类型为框架结构。

设计范围:
220/380V配电系统设计
照明系统设计
火灾自动报警及消防联动控制系统
电信系统
视频监控系统
接地系统设计
建筑物防雷系统

部分图纸摘录:

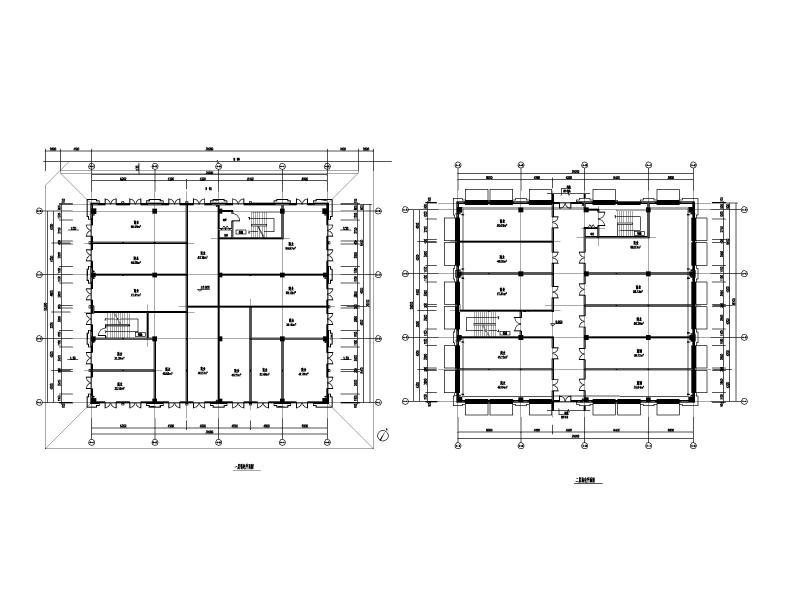

照明平面图

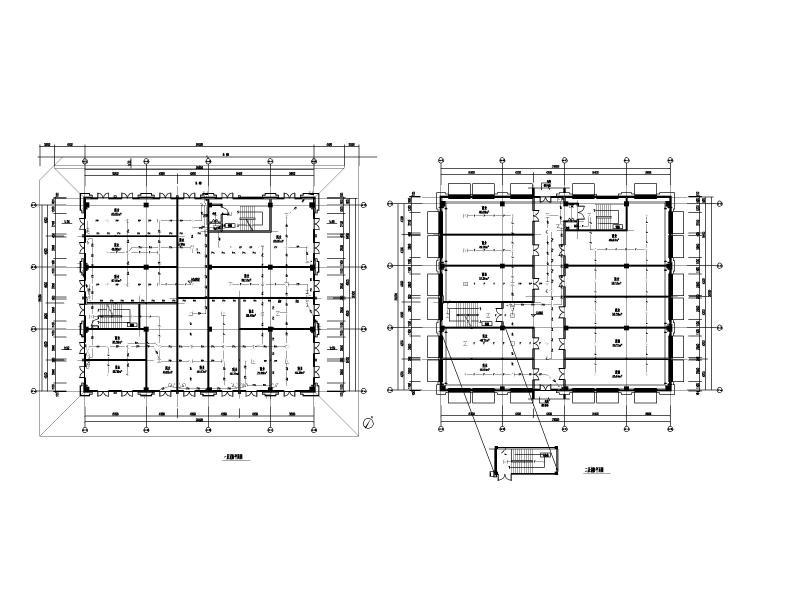

消防平面图

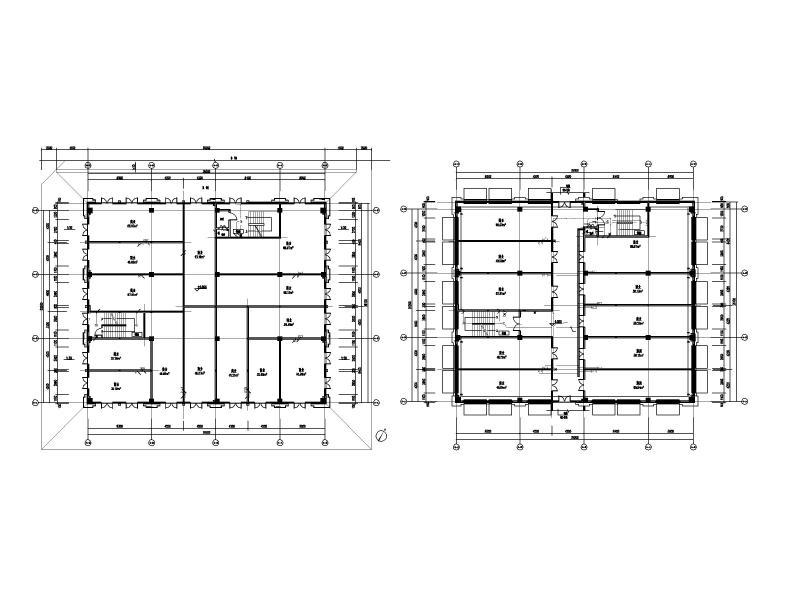

弱电平面图

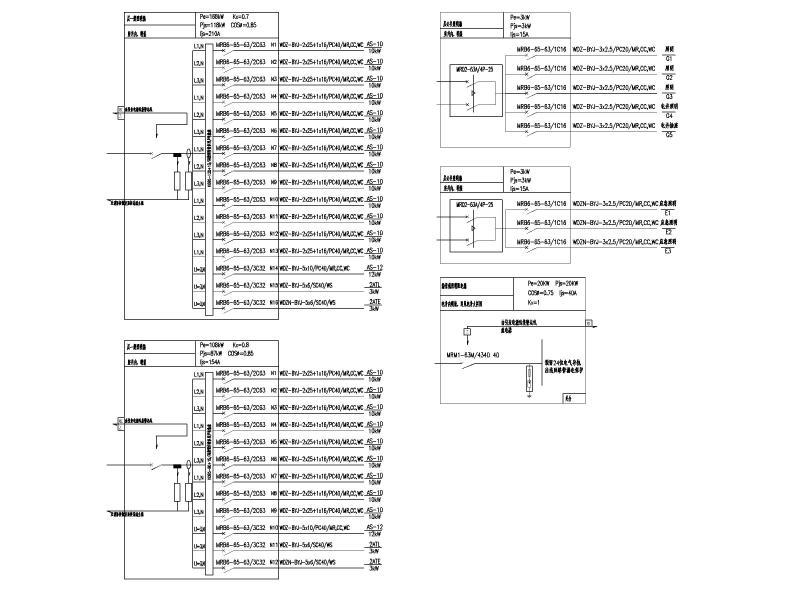

配电系统图

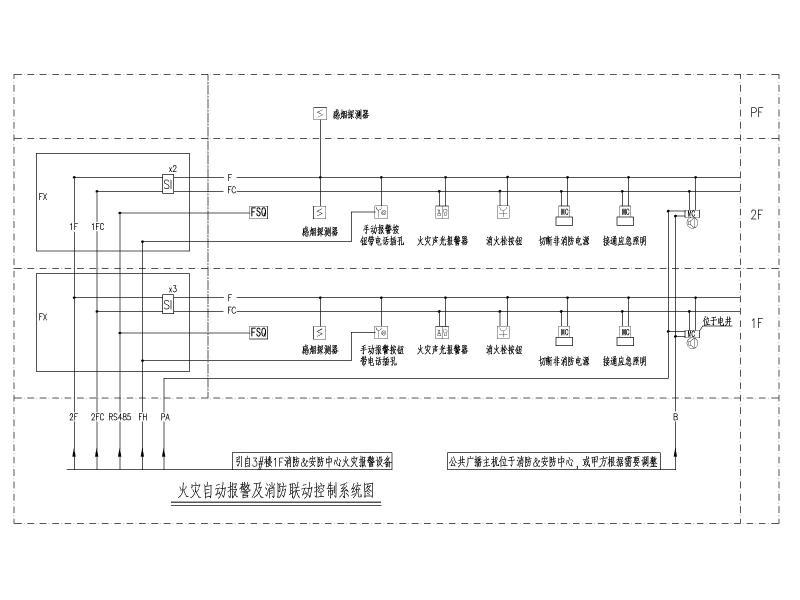

火灾自动报警及消防联动控制系统图
视频监控系统图 电信系统图



户多媒体布线箱RDX


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 2层3.6万平商业中心电气施工CAD图纸 - 1
    第 1 张图
  • 2层3.6万平商业中心电气施工CAD图纸 - 2
    第 2 张图
  • 2层3.6万平商业中心电气施工CAD图纸 - 3
    第 3 张图
  • 2层3.6万平商业中心电气施工CAD图纸 - 4
    第 4 张图
  • 2层3.6万平商业中心电气施工CAD图纸 - 5
    第 5 张图
  • 2层3.6万平商业中心电气施工CAD图纸 - 6
    第 6 张图
  • 2层3.6万平商业中心电气施工CAD图纸 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
