小型胶水库房强电CAD施工图纸
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
节点大样：防雷接地,等电位联结
-
负荷等级：三级
-
防雷等级：第二类
-
接地方式：TN-S
-
项目所在地：贵州
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
概况：
该项目为贵州省某县易地扶贫搬迁就业产业园-胶水库房。共1层，总高度4.200M。
本项目由市政引来一路市政10KV电源，埋地引入变配电房。为确保重要负荷，另设柴油发电机组，作应急电源。变配电房由供电部分专项设计。本栋~380V电源由附近配电房引来。
设计范围：
配电系统；电力系统；照明系统；建筑物防雷、接地系统及安全措施。
部分图纸摘录：

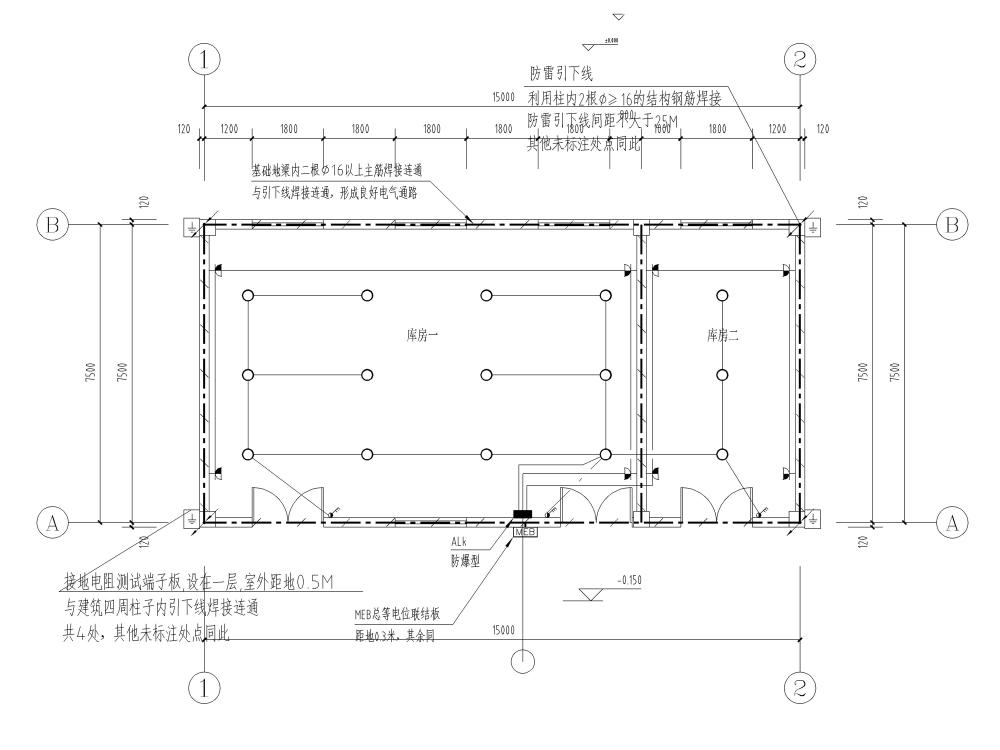

电气平面图

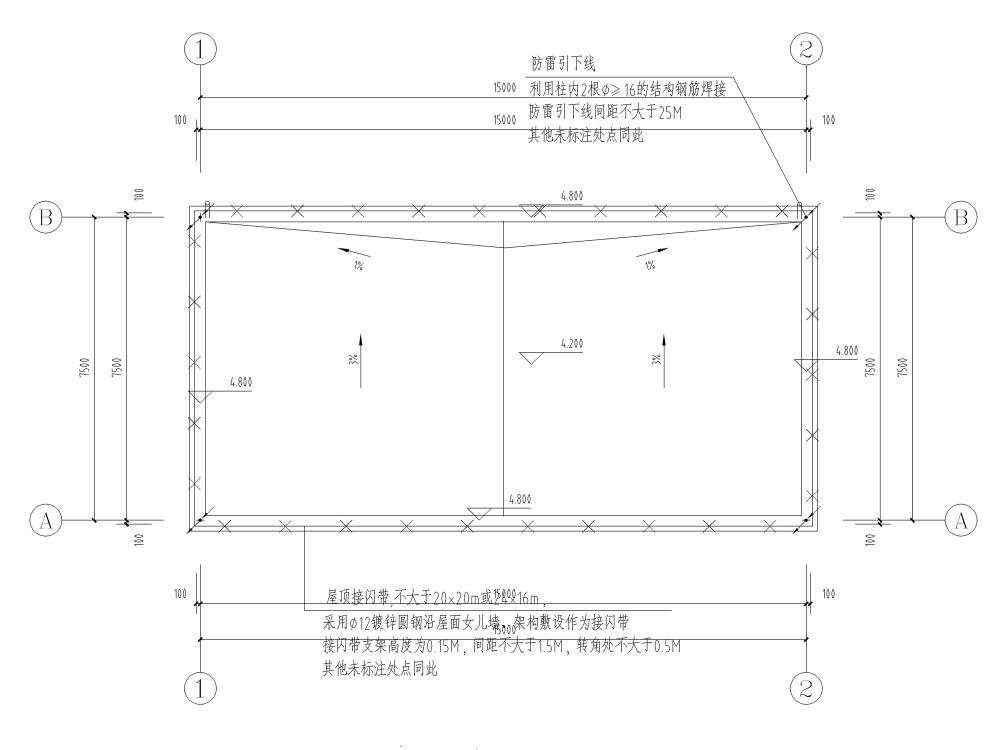

防雷平面图

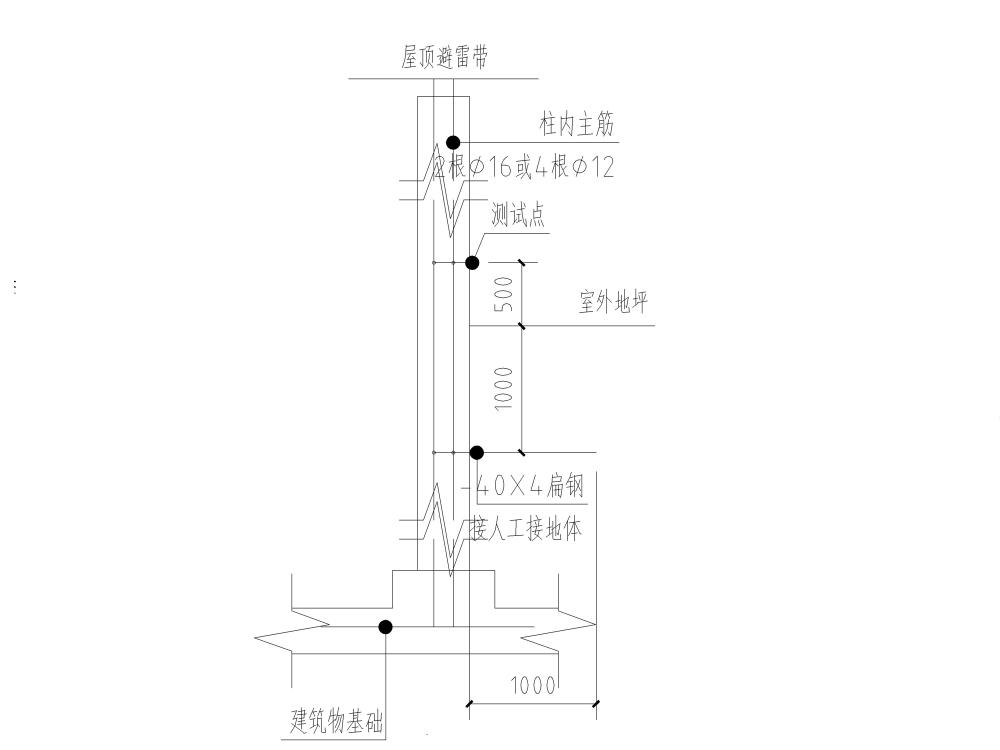

接地示意图

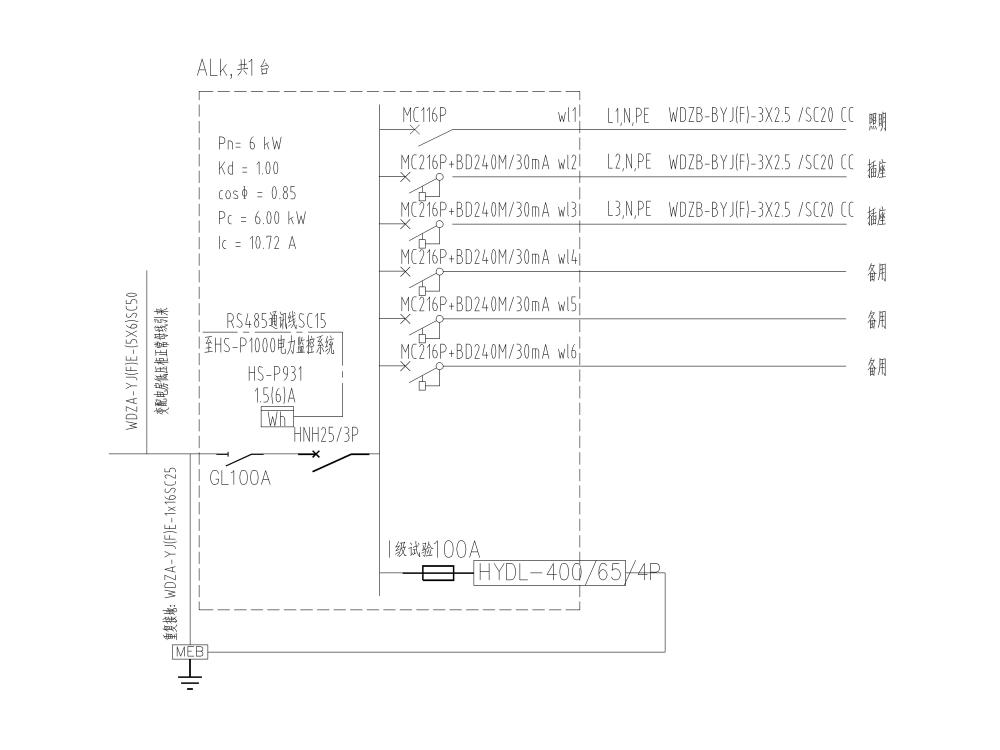

配电箱系统图

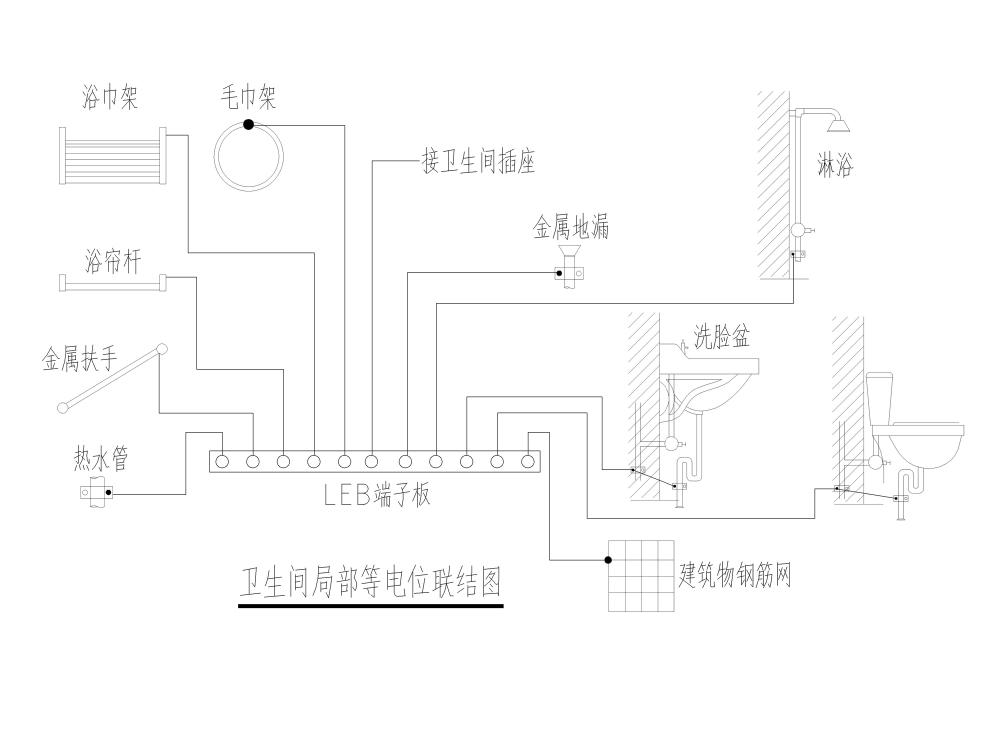

卫生间局部等电位联结图
总等电位联结图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
小型水库施工图 - 1 -
小型水库施工图 - 2 -
小型水库施工图 - 3 -
小型水库施工图 - 4 -
小型水库施工图 - 5 -
小型水库施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：0.52 MB
- 收藏次数：0
-
文件名称：
附件-996099559988975579.dwg
小型水库施工图下载
