小型供水站电气施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:300平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 负荷等级:一级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为重庆某供水站 电气施工图

概况:
该项目为重庆武某机场建设项目-供水工程-供水站。总面积约为300平米,地上共1层,为单层建筑。
电源由机场中心变电站引来。
电缆由从缆桥架引至电动机段采用穿管暗敷,电动机端钢管管口应高出基础面50mm;
该项目所有电气设备金属外壳及穿线钢管均应可靠接地。·

设计范围:
供电系统;有毒气体报警系统;火灾联动系统;
照明、插座系统;防雷接地系统。

部分图纸摘录:

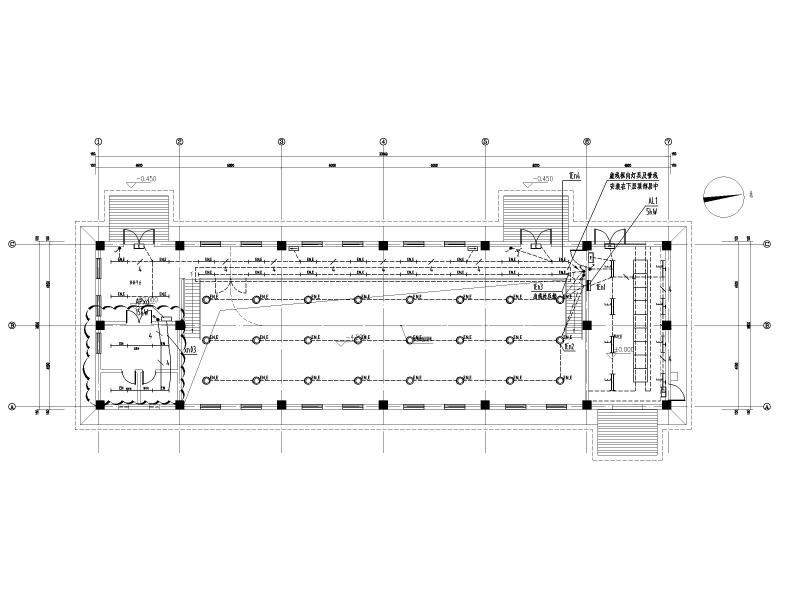

照明平面图
电力平面图

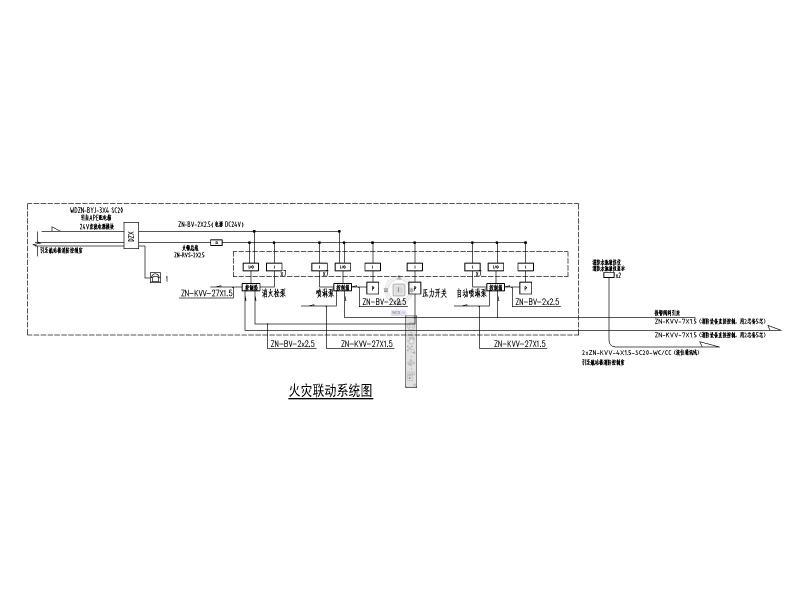

火灾联动系统图

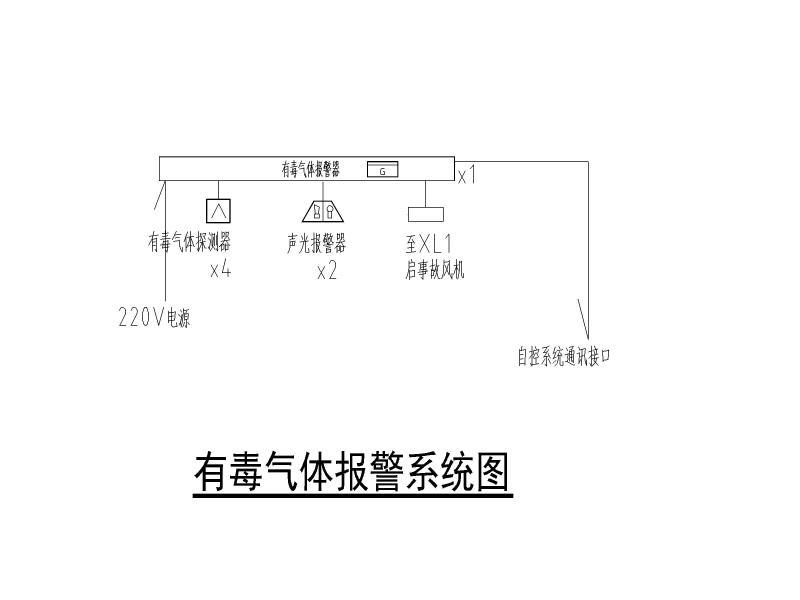

有毒气体报警系统图

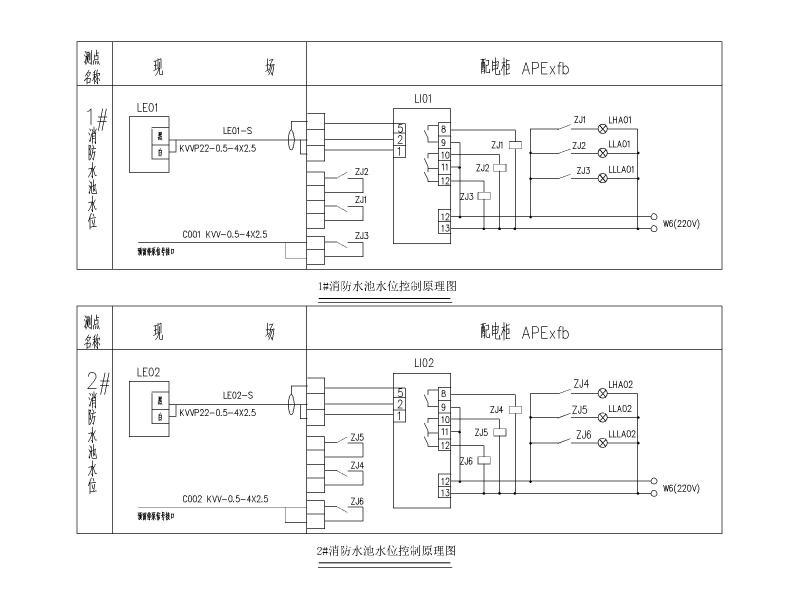

水位控制原理图

排水泵接线示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 小型供水站电气施工CAD图纸 - 1
    第 1 张图
  • 小型供水站电气施工CAD图纸 - 2
    第 2 张图
  • 小型供水站电气施工CAD图纸 - 3
    第 3 张图
  • 小型供水站电气施工CAD图纸 - 4
    第 4 张图
  • 小型供水站电气施工CAD图纸 - 5
    第 5 张图
  • 小型供水站电气施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
