实验室洁净空调系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 参考图纸:12张
  • 设计内容:空调,通风,洁净,冷热源
  • 冷热源:空气调节器
  • 洁净等级:十万级
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 特殊系统:风冷直膨式模块机组

附件详情

一、项目概要:

该项目为一环境监测站实验室项目,该资料包含设计施工说明、风管大样图、洁净空调各类系统图和洁净实验室风管施工图等...

二、空调机组及送风系统:为组合空调机组送风系统;空调主机选用风冷直膨式模块机组(冷源)...

三、送风系统的流程:室外空气通过防雨百叶→初效空气过滤器→组合空调机组→防火阀→定风量调节阀→减震软接→送风管道→风量分配阀送入各功能间...

四、实验室的系统气流流向为:更衣间→缓冲间→主实验室;实验室压力控制:送风、回风管均安装定风量调节阀,主实验室回风支管安装电动节阀,通过调节阀门的开度保证实验室内的压强梯度...

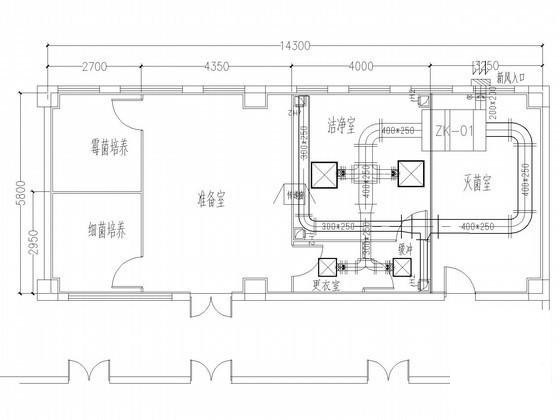

洁净实验室风口、机组平面图

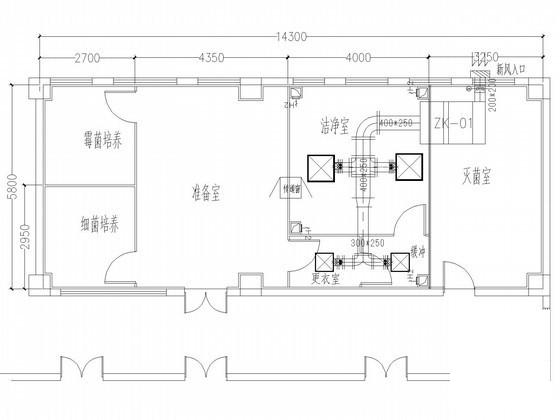

洁净实验室送风管施工图

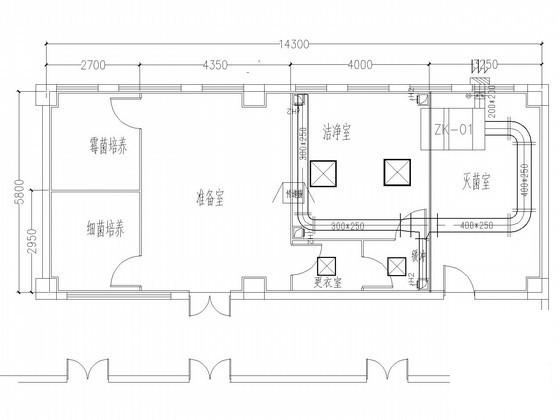

洁净实验室新、回风管施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 实验室空调系统设计 - 1
    实验室空调系统设计 - 1
  • 实验室空调系统设计 - 2
    实验室空调系统设计 - 2
  • 实验室空调系统设计 - 3
    实验室空调系统设计 - 3
  • 实验室空调系统设计 - 4
    实验室空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
