医院中心血站实验室空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统,制冷剂系统
  • 洁净等级:千级,万级,十万级,十万级以上
  • 送风方式:散流器送风
  • 特殊系统:特殊洁净空调系统

附件详情

一、项目概要:

该项目为医院中心血站实验室项目。图纸内容包括设计施工说明、实验室空调平面图、实验室空调冷凝水平面图、实验室空调送风布置图、净化区空调送风布置图、净化区空调回风布置图、净化区空调排风布置图等...

二、空调系统:

1.冷热源:采用风冷热泵室外机系统和VRV多联机空调...

2.净化空调系统:二层千级净化实验区、PCR1区、PCR2区各设置一套净化空调系统,设计千级区净化送风按60次/H换气次数计算净化送风量,万级区净化送风按30次/H换气次数计算净化送风量,十万级区净化送风按20次/H换气次数计算净化送风量,三十万级区净化送风按15次/H换气次数计算净化送风量...

3.风系统:一般区实验室及普通办公室均采用VRV多联机空调。室内新风由全热新风交换器送风、排风满足....

三、通风系统:生产区域按工艺要求进行排风,排风量满足排除房间内的余热、余湿,除尘房间按满足排除粉尘所需风量进行排风;更衣室、洗消室设置排风措施,排风换气次数按6次/h。采用吸顶通风器排风...

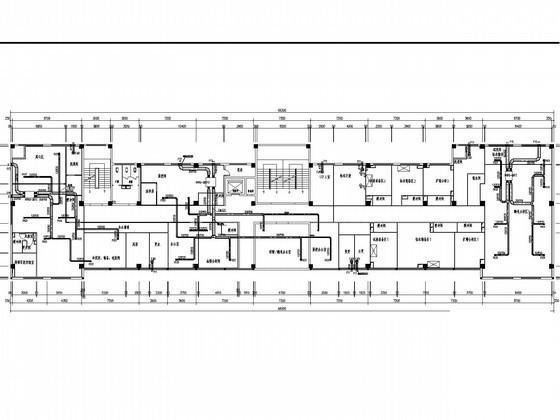

空调送风布置图

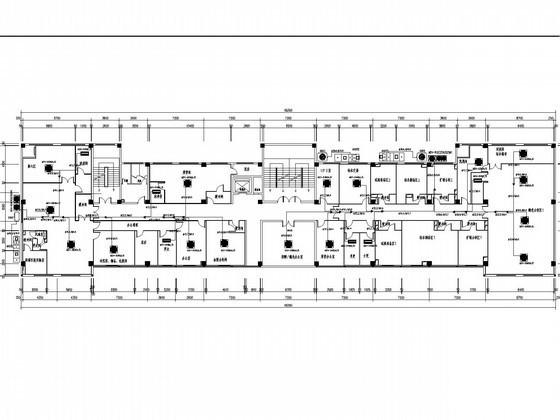

空调冷凝水平面图

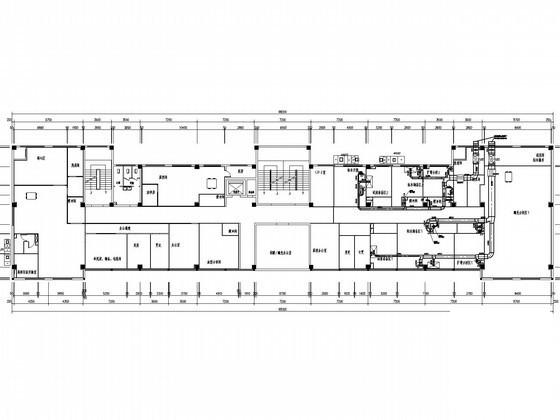

净化区空调排风布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 实验室空调系统设计 - 1
    实验室空调系统设计 - 1
  • 实验室空调系统设计 - 2
    实验室空调系统设计 - 2
  • 实验室空调系统设计 - 3
    实验室空调系统设计 - 3
  • 实验室空调系统设计 - 4
    实验室空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
