18层区县商住楼给排水设计CAD施工图纸

附件详情

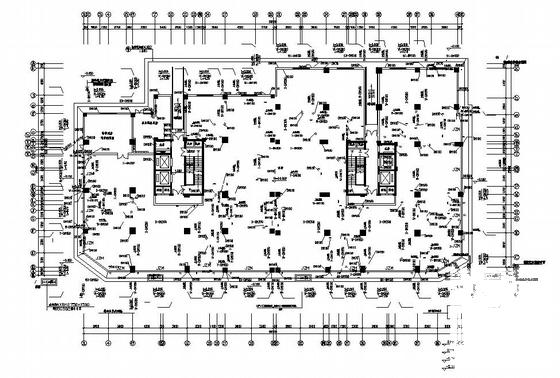

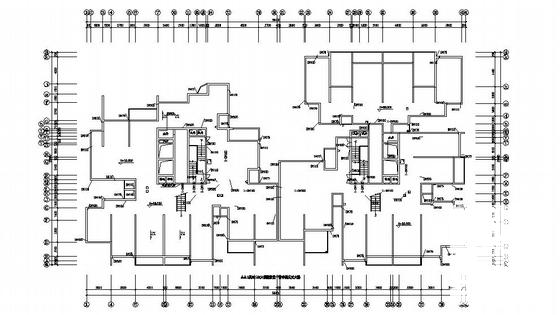

工程为重庆某县桂东大道天子云庭A栋，建筑工程等级为一类高层综合楼。建筑层数：负一层为车库及设备用房，一层为商场，二至十八层位住宅。建筑高度54.000米。
建筑 用地红线 范围内的给排水及消防给水设计。
生活消防用水量：该项目最高日生活用水量为188m /d ，最大时用水量为19.60m /h。室外消火栓用水量为30L/s，室内消火栓用水量为40L/s，火灾延续时间3h。最高日生活排水量为188m /d。经生化池处理后的污水排放标准应符合<>GB18918-近代.规范规定.
水压：工程所在地城市自来水供水接点压力为0.35MPa。

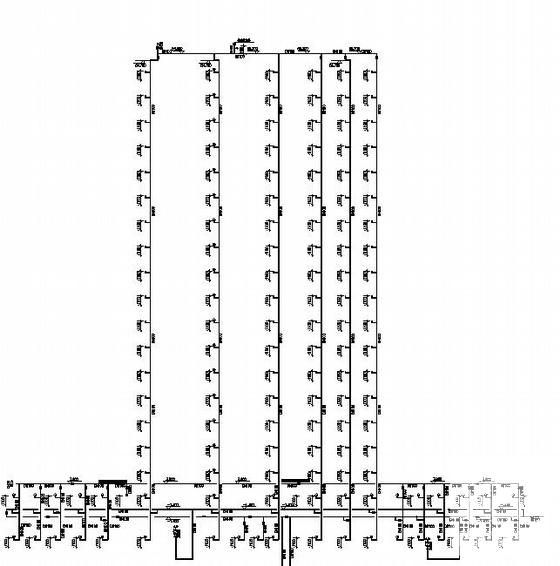

室内给水：根据甲方提供的资料，市政管网供水压力位不能满足工程生活，消防供水要求。则工程生活供水方式为：1~6F供水由市政管网自然压力供给；7~18F层采用变频无负压管网自动增压给水崩供给。其中7~12层采用减压阀减压供给。室内管道压力等级1.25MPa。
室外排水：室外污水、雨水管采用“UPVC”双臂波纹塑料排水管，采用“U”橡胶圈接口连接。管道两侧回填土的压实度：对塑料管、钢筋混凝土管和铸铁管，其压实度不应小于90%；对于钢管道，其压实度不应小于95% 。（此条也适用于给水管）住宅污水管在三层以下采用柔性接口排水铸铁管，橡胶圈密封法兰接口，螺栓紧固。其余部分采用UPVC塑料排水管。 雨水管采用承压塑料管。UPVC塑料排水管采用承插粘。排水立管每层设一个伸缩节，伸缩节应设置在排水横管以下。排水横支管、横干管的直线管段大于2m时，应设专用伸缩节（伸缩节采用锁紧式橡胶圈管件，当横干管公称外径大于等于160mm时，宜采用弹性橡胶密封圈连接），伸缩节之间的最大间距不得大于4m。

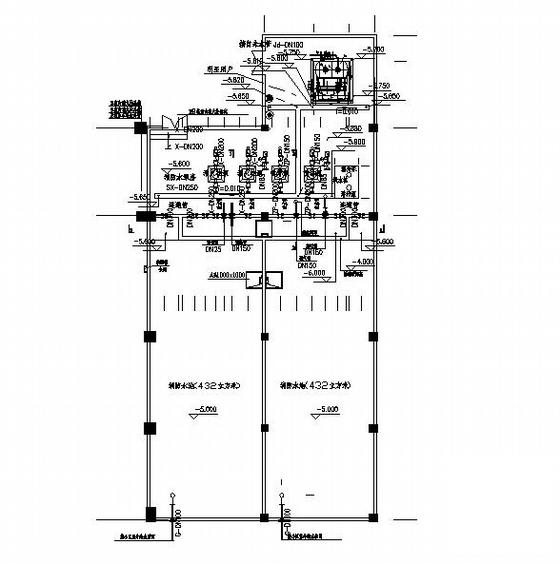

消火栓给水灭火系统：该项目为18F高层综合楼，市政管网压力不能满足系统要求，则根据规范定，该项目 消防系统 采用临时高压制室内消火栓系统系统。消防用水量指标如下：室外消火栓Q=30L/s；室内消火栓Q=40L/s，自动喷淋栓Q=30L/s，消火栓系统管材选用焊接钢管管道工作压力为：1.20MPa。灭火器具设置：该项目住宅部份灭火器按A类火灾场的中危险级设置。住宅部份灭火器采用磷酸铵盐手提式ABC干粉灭火器，每组灭火器的保护距离为20m。该项目车库部份灭火器按B类火灾场的中危险级设置。
自动喷淋：火灾危险等级为：中危险II级，喷水强度8L/min.m^2，设计流量30L/s。火灾延续时间为1小时。每层和每个防火分区设水流指示器、安全信号阀、末端试水装置。
